最近，美商務部出臺管制禁令，將從EDA軟件、半導體設備到晶圓代工等各方面升級對華為的限制，一時間，芯片斷供問題持續發酵，國產替代的呼聲愈發強烈。然而，芯片的制造是一個極其復雜的系統工程，需要微電子、物理、機械、材料、化學等眾多學科領域的專業技術。今天，我們就從一名化工工程師的角度，一窺我國芯片國產化之路。

1965年，戈登·摩爾預測，集成電路上可容納的元器件數目，每隔18個月便會增加一倍，性能也會增長一倍，這便是IT屆著名的摩爾定律。3年后，身為物理化學博士的摩爾創辦了英特爾公司。摩爾的繼任是傳奇CEO安德魯·葛洛夫，同樣也有一條以他命名的著名定律——安迪比爾定律:“Andy gives , Bill takes away”,指的是無論英特爾提供多高的硬件性能，都會被微軟很快地消耗掉。安迪同樣也是一名化學工程博士。

在半導體行業的成長與發展過程中，化學化工界的前輩們做出了許多重大貢獻，特別是在先進半導體材料的開發以及相關制造工藝領域有著諸多開拓性成果?，F(xiàn)如今，芯片尺寸越做越小，工藝精度要求越來越高，這又對運用化學工程知識在納米尺度上尋求突破帶來了的全新挑戰。

芯片的加工工藝本質上就是一個化工過程，而Fab也可以看作是一座大型的精密化工廠，它將原料硅經由多種物理和化學過程加工為集成電路產品，制造過程中還需要用到各種高純的氣體和液體。在芯片的制造過程中涉及到很多化學工程概念，比如生產晶棒需要了解流體力學、傳熱、傳質以及結晶，沉積過程涉及到動力學知識等等。

芯片制造工藝流程

【硅片制造】

芯片的制造是從沙子開始的，在電弧爐中用碳還原石英砂制得純度為98~99%的粗硅（SiO₂+2C→Si+2CO）。粗硅還需經過提純和精煉生產純度要求為99.999999999%（別數了，11個9）的多晶硅，一般有改良西門子法（SiHCl₃+H₂→Si+3HCl）和硅烷法（SiH₄→Si+2H₂），多晶硅通過拉制得到單晶硅棒，切割后便可得到晶圓基片。

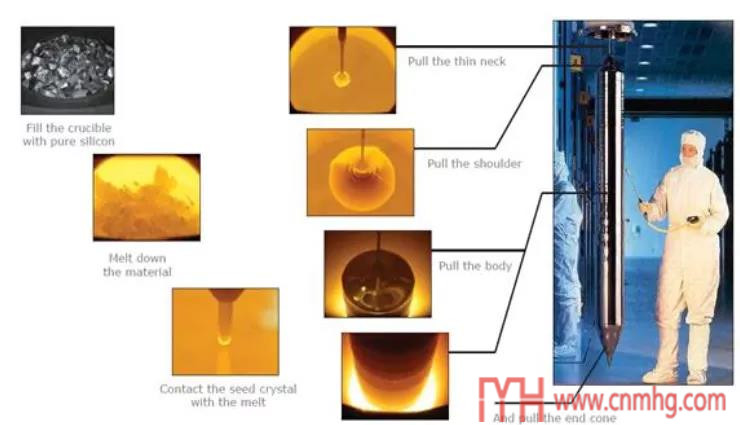

硅棒生產

【薄膜制備】

芯片的生產是一個做減法的工藝過程，即先將材料沉積在硅晶片表面，然后再有選擇性地刻蝕掉不需要的部分，保留之前設計好的圖案，便可得到所需的電路。晶圓基片經高純試劑清洗后，首先需要在基片表面形成一層SiO₂薄膜，薄膜制備可以通過氧化、化學氣相沉積（CVD）、物理氣相沉積（PVD）等方法進行。最傳統的制膜工藝是熱氧化法，即把晶片放入高溫爐中加熱，氧氣在硅表面起化學作用，形成均勻薄膜層（Si+O₂→SiO₂）。化學氣相沉積（CVD）是利用氣態的先驅反應物，通過原子、分子間化學反應，使得氣態前驅體中某些成分分解，而在基體上形成固態薄膜的技術。比如硅烷在含氧氣氛中在襯底表面熱分解，并與氧氣反應便可生成SiO₂薄膜（SiH₄+2O₂→SiO₂+2H₂O）。

氣相沉積

【光刻蝕】

　　芯片制造過程中，集成電路的形成主要依靠的是光刻和刻蝕（簡稱光刻蝕）。光刻是在硅片表面通過旋轉離心均勻地在表面涂敷上一層光刻膠，通過光學掩模版和曝光顯影技術將設計好的電路圖案投影到光刻膠上。然后以復制到光刻膠上的集成電路圖形為掩膜，利用刻蝕技術對下層材料進行化學腐蝕。襯底薄膜表面被光刻膠覆蓋的部分不會被刻蝕，而未被覆蓋的部分可精確可控地除去襯底表面一定深度的薄膜物質，最終得到設計好的電路圖案。

光刻蝕工藝原理

刻蝕可分為濕法刻蝕和干法刻蝕，濕法刻蝕是通過特定溶液與薄膜發生化學反應，比如硅刻蝕常用硝酸與氫氟酸的混合溶液（3Si+4HNO₃+18HF→3H₂SiF₆+4NO+8H₂O）；干法刻蝕則通過等離子體與薄膜發生化學反應，比如以Cl₂刻蝕除去SiO₂膜（Cl₂→2Cl, Si+2Cl→SiCl_2, SiCl₂+2Cl→SiCl₄）。

【摻雜】

　　本征半導體中由于隨機熱振動而產生了少量的帶負電的自由電子和帶正電的空穴，其導電能力較差。但如果在其中摻入某種特定雜質成為雜質半導體后，導電性能將會發生質的變化。N-型和P-型半導體就是分別摻入了五價雜質元素和三價雜質元素的雜質半導體，從圖中可以看出，每引入一個磷原子，便會產生一個自由電子，而每引入一個鋁原子，便會增加一個空穴，導電能力因此而得到提高。把N、P兩種半導體放到一起就變成了具有單向?qū)щ娦缘腜N結，芯片其實就是直接在硅片上制作PN結和電路。所以在這里，摻雜的目的是為了改變半導體的電特性。

工業上，高溫?cái)U(kuò)散和離子注入是兩種主要的摻雜方式。比如，使用液態源的磷擴散過程中發生以下反應:4POCl₃+3O₂→2P₂O₅+6Cl₂，P₂O₅在硅晶片上形成一層玻璃并由硅還原出磷：2P₂O₅+5Si→4P+5SiO₂。

最后，再由溶劑或者氣體等離子體除去光刻膠保護層，便完成了一次工藝流程，芯片離開集成電路廠送去封裝和測試。

由此可見，芯片在生產制造中涉及到大量的傳遞和反應工程等化工知識。除此之外，化工工程師還為芯片生產創造了至關重要的超凈環境。當今半導體設備的凈化要求可以說比食品加工更為嚴格，容不得一點雜質。晶圓生產需要在無塵的潔凈室內進行，通過復雜的顆粒捕集和空氣過濾系統，控制空氣中的粉塵、微生物和各類氣體含量，同時還要控制風量以維持室內一定的正壓。

潔凈室內身穿防護服的工程師

　　生產過程中使用的大量化學品同樣可能會引入雜質，僅僅使用超高純度的化學品是不夠的，必須在整個供應鏈和生產流程中使用合適的提純過濾、儲運和流體處理設備。因此，化工工程師不僅需要掌握各類化學品純化技術，還需在選型時保證各類容器、管道、閥門、泵等設備在生產中不會引入雜質。比如，水是芯片制造過程中消耗的主要原材料，一座半導體制造廠的用水量堪比一座小城市，這些水需經由過濾、離子交換、膜分離等多道純化工藝才可用作工藝用水，目前，半導體制造廠正致力于研發新的水凈化和廢水循環回用技術。

電子化學品又被稱為電子化工材料，是指為電子工業配套的各類精細化工產品。俗話說，兵馬未動，糧草先行，電子化學品就是半導體行業不可或缺的“糧草”。

大家可能都知道我國在光刻機等半導體設備領域被西方國家卡脖子，而處于上游的半導體材料同樣高度依賴于美日等化工巨頭，我國大硅片、靶材、CMP拋光墊、高端光刻膠等半導體材料的對外依存度高達90%以上。

去年的日韓貿易戰，日本限制向韓國出口氟化聚酰亞胺、光刻膠、電子級氫氟酸這三種電子化學品，韓國半導體廠商的庫存僅夠保證一個月的供應。這次事件帶給我們的啟示不可謂不大，半導體材料的國產化同樣是刻不容緩。我們看最近國家集成電路產業投資基金投資的企業，除了中芯、長江存儲、紫光等芯片設計與制造公司，還能看到雅克科技、鑫華半導體材料、巨化等諸多化工企業的身影。隨著半導體制造產能加速向國內轉移，國家扶持產業政策和基金密集出臺，半導體材料國產替代進程加快，相關精細化工材料或成為未來幾年中化工行業的風口。下面我們一起來看一看有哪些半導體材料以及它們的國產化進程。

預測不同半導體材料國產化進程存在差異

【晶圓材料】

目前晶圓材料可分為第一代Si、Ge，第二代GaAs、InP等，第三代GaN、SiC等，其中硅的提純與結晶工藝最為成熟，硅片的使用也最為廣泛。由于晶圓尺寸越大，同一晶圓能生產的芯片越多，生產效率越高，因此硅片尺寸越做越大，目前已發展到18英寸，而如今國內企業多為8英寸以下生產線，僅上海硅產業、中環等少量企業開始進入12英寸的晶圓生產。在全球硅片市場中，日本信越化學、日本勝高、臺灣環球晶圓、德國Siltronic、韓國LG Siltron五大巨頭壟斷了95%的市場份額。

硅片生產流程

【電子特氣】

從芯片生長到最后的器件封裝，幾乎每一步、每一個環節都離不開電子特氣，它很大程度上決定了半導體器件性能的好壞。電子特氣純度每提高一個數量級，都能極大地推動半導體器件質的飛躍，是名副其實的電子工業“血液”。

電子氣體用途廣泛

電子特氣行業的技術壁壘，一是深度提純難度較大，以硅烷為例，將其純度由4N提純到6N中間有漫長的道路，除了要解決普通氣態雜質的純化問題，還要將金屬元素凈化到10^-9級至10^-12級。二是儲運、包裝上應避免二次污染的發生。三是分析檢驗技術的研發同樣非常重要。

小編導師研發的高純硅烷生產技術
