最近有朋友問(wèn)我高溫操作的設(shè)備，提材料要求時(shí)晶粒度小于等于6級(jí)可以不？我們要明確一件事，晶粒度越粗越適合高溫，但也相應(yīng)的犧牲了材料的韌性和優(yōu)秀的焊接成型能力。使用溫度和晶粒度級(jí)別成反比的，比如不銹鋼使用溫度500℃左右晶粒度七級(jí)或更粗可以了；要是有550多℃晶粒度怎么也要六級(jí)或更粗更合適；要是用到600多℃?zhèn)€人建議最好是晶粒度處于4,5級(jí)，當(dāng)然了6級(jí)也可以。晶粒度選擇的僅代表個(gè)人觀點(diǎn)。如果晶粒度只有1,2級(jí)，這個(gè)對(duì)焊接來(lái)說(shuō)難度有點(diǎn)高了，相對(duì)容易出現(xiàn)裂紋。

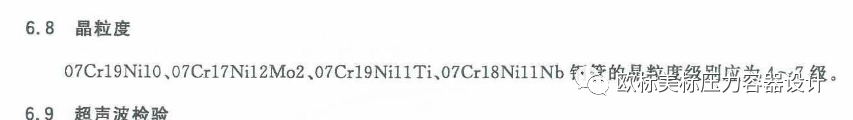

晶粒度測(cè)定的國(guó)標(biāo)的是GB/T 6394，美國(guó)是ASTM E112；大家懂得兩個(gè)標(biāo)準(zhǔn)是什么關(guān)系。晶粒度級(jí)別的關(guān)系見(jiàn)下方截圖。晶粒度怎么測(cè)定的不是我們關(guān)心的內(nèi)容，我們要關(guān)心的是材料的晶粒度多少才是合適的，高溫或低溫操作時(shí)怎么提晶粒度的要求。國(guó)內(nèi)的標(biāo)準(zhǔn)幾乎沒(méi)有提及只是在GB 24511中對(duì)幾個(gè)高溫用不銹鋼提出可以按七級(jí)或更粗的交貨，GB 13296中要求幾個(gè)高溫不銹鋼應(yīng)是晶粒度4-7級(jí)交貨。在壓力容器工程師培訓(xùn)教程上簡(jiǎn)單提及了一下。

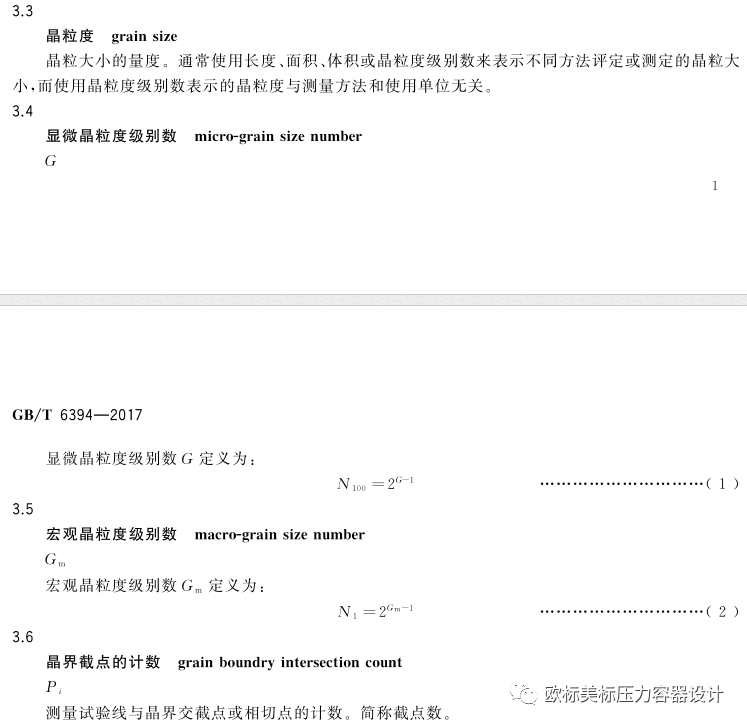

GB/T 6394

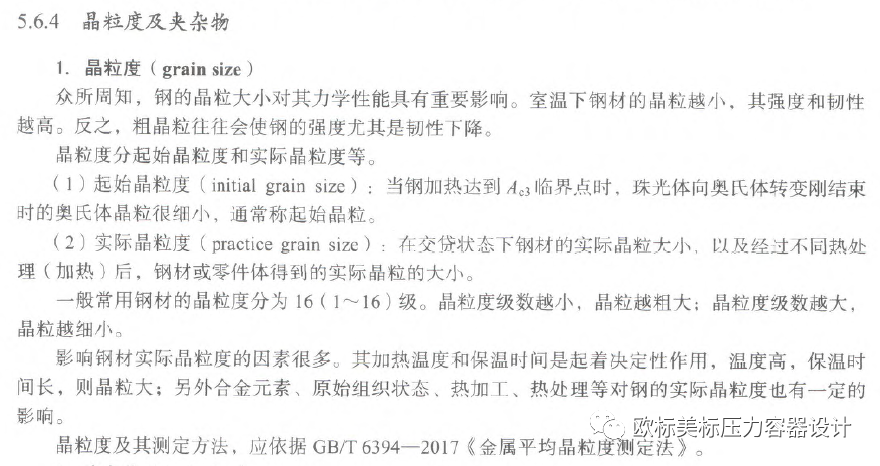

壓力容器工程師培訓(xùn)教程（含怎樣能使晶粒粗大）

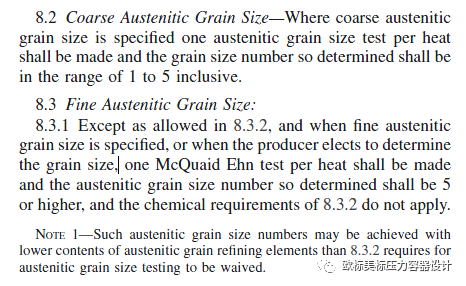

晶粒度在ASME II卷A篇和B篇中有明確規(guī)定。在SA-6，SA-20，SA-29等碳鋼低合金鋼材料的要求中明確粗晶粒是指晶粒度1-5級(jí)，細(xì)晶粒指晶粒度≥5級(jí)的（注意UCS篇查材料曲線時(shí)材料細(xì)晶粒的要求也是指晶粒度≥5級(jí)）；5級(jí)比較中性即屬于粗又屬于細(xì)！。在ASME 常用的高溫用碳鋼低合金鋼標(biāo)準(zhǔn)中規(guī)定要使用粗晶粒。建議國(guó)內(nèi)高溫設(shè)備碳鋼和低合金材料在技術(shù)要求中也適當(dāng)提出晶粒度的要求。

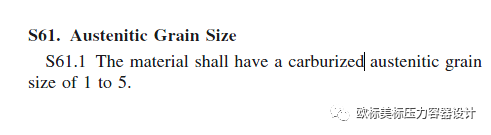

SA-515中高溫用碳鋼板(附加要求晶粒度為1-5級(jí))

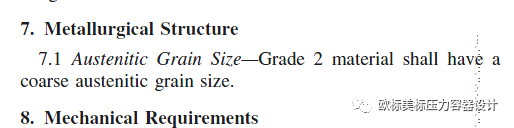

SA-387正文要求Gr.2的材料為粗晶粒（1-5級(jí)）

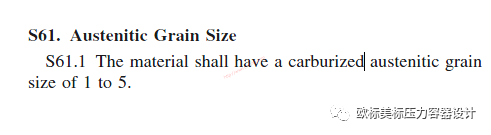

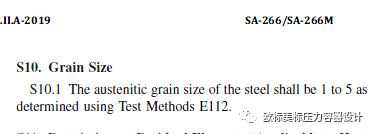

SA-266附加要求
ASME不銹鋼及鎳基合金的材料標(biāo)準(zhǔn)中都會(huì)提及晶粒度的要求。貼幾張材料標(biāo)準(zhǔn)的要求截圖

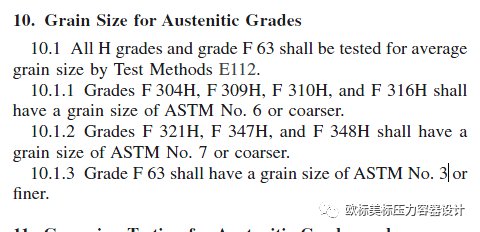

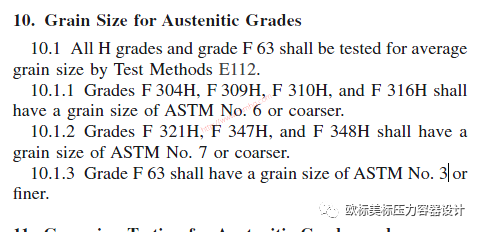

SA-182

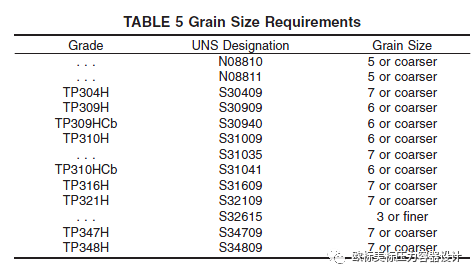

SA-312(包含800H)

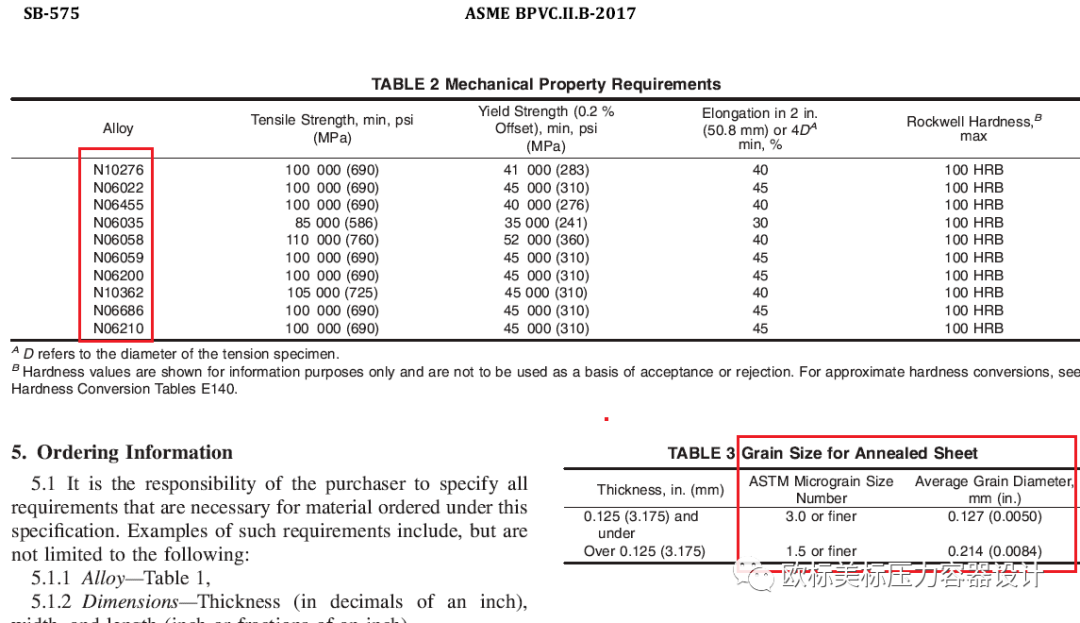

SB-575
就扯這么多吧，遇到了碳鋼，低合金鋼或者高合金鋼甚至鎳基合金在相對(duì)高溫條件下使用時(shí)，晶粒度怎么提自己看著上面截圖標(biāo)準(zhǔn)給一個(gè)，如果不提的話就稍微有點(diǎn)不合格了。
版權(quán)：如無(wú)特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請(qǐng)聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時(shí)內(nèi)刪除。
