使用CAD的時候有時會被一些小問題所迷惑，比如前一段時間就有一位網友問為什么文字的寬高比改不了，在文字樣式對話框中輸入0.7，結果還是1；還有網友問過這樣的問題，我圖中有兩個同名的圖塊，看上去比例都一樣，但尺寸卻相差不少？這兩個問題看似豪不相干，但其實問題的原因是相同的。

遇到類似問題，如果不跳出來換個思路想問題，有時會困擾我們半天。我們不妨來看看究竟是什么原因?qū)е铝诉@樣的問題。

首先來看文字寬高比的問題，遇到這樣的問題如果我們不問：為什么這個比例改不了，而新建一張圖就可以改？而是首先要確認寬高比是可以改的，只是新建的圖改了以后能看出來，這張圖紙改了后始終會顯示為1，兩張圖顯示數值不同的原因是什么？

我們不妨對比一下兩種情況下文字樣式對話框的顯示。正常設置顯示效果如下圖所示。

寬度因子顯示不正常的效果如下圖所示。

從截圖可以看出，雖然輸入0.7后寬度因子仍顯示為1，但左側的文字預覽效果已經發生了變化，跟前面的截圖的效果是一致的，也就是設置后是有效果的，只是大家會關注于數值的變化，可能沒有注意到。

其實對比上下兩張截圖時，可以觀察一下高度的設置，高度都是0，一個顯示為0.0000，一個顯示為0，其實這就是問題的關鍵所在，也就是數值的顯示精度不一樣，當我們?cè)O(shè)置不用保留小數時，數值被自動四舍五入了，0.7就顯示成1了，如果我們?cè)O(shè)置成0.4，還會顯示為0。既然知道原因，解決辦法我想大多數人都知道了，就是設置單位。

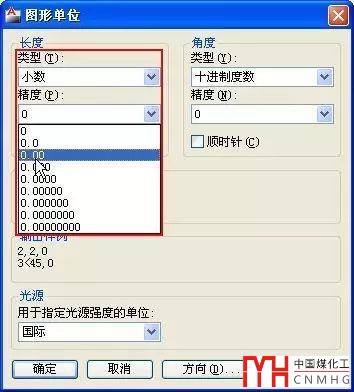

輸入U(xiǎn)N(UNITS)，空格，設置長度精度保留的小數點后位數就可以了，如下圖所示。

CAD中單位應該如何設置？CAD的單位到底有沒有用？

cad計算面積時怎么轉換單位?

如何將按英寸繪制的CAD圖紙轉為毫米單位？

相同比例（看似）的同名圖塊卻大小不同的答案也就不言而喻了，如果單位精度設置成不保留小數，圖塊比例1.4和0.7的比例都顯示為1，但尺寸卻相差了一倍。還有一種問題遇到得比較多，兩條線的Z坐標都顯示為0，但無法進行修剪、延伸、倒角等編輯操作，最后將長度單位調整為精確到小數點后8位后發現兩者有極小的高度差，AUTOCAD高版本針對這類圖紙進行了處理，高度差很小的情況下可以忽略，浩辰CAD等軟件暫時未做處理，必須先將Z坐標改成一致后才能進行后續編輯。

單位對話框雖然只是設置圖中顯示的長度、角度、光源的類型和精度，但特性面板（CTRL+1）和一些對話框中一些其他數值的顯示精度也會受單位對話框的控制，例如文字樣式對話框中的字高和寬度因子，特性面板中顯示的圖塊比例、視口比例等。但CAD中有些對話框中的參數的精度卻不受這個單位對話框設置的影響，例如標注樣式修改和打印設置對話框等。將長度精度單位設置成不保留小數，但打印比例和偏移值仍可以顯示小數點后兩位，如下圖所示。

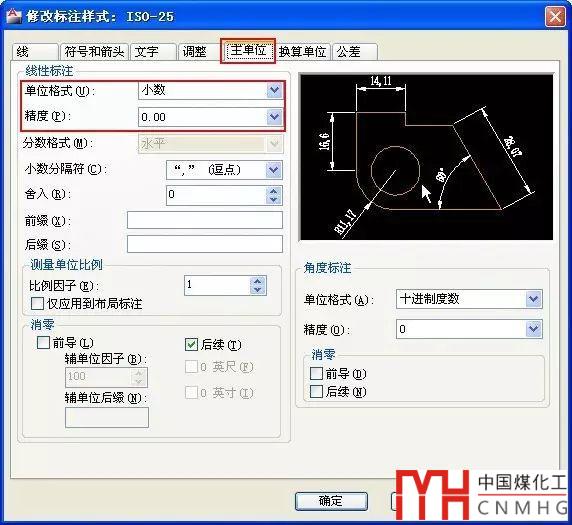

不僅標注樣式管理器對話框中參數不受單位UNITS對話框中長度精度的控制，而且要記住標注的數值精度是由標注樣式來設置的，也與單位對話框中的精度設置無關，如下圖所示。

通常我們很少去設置單位，當拿到一張別人的圖紙，在使用過程中發現類似問題時，總以為是圖出了問題，不會意識到是設置的問題。

這個問題看似很初級，但同類問題我遇到過多次，而且提出問題的并不都是初學者，希望看過這篇文章的人以后再也不會被類似的問題所困擾。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
