前面介紹了右鍵的作用，鼠標左鍵是更常用的鼠標鍵，在CAD的用途更加廣泛，這里再給大家介紹一下鼠標左鍵的各種用途。

一、選擇并執行命令

雖然CAD提供了命令行，可以直接輸入命令或快捷鍵，但我們并一定記得住所有的命令，我們我們經常需要用鼠標到菜單、工具欄或RIBBON命令面板中單擊選擇并單擊左鍵來執行命令。

當然這個不限于單擊命令，還包括在面板、對話框單擊來切換選項，在文檔選項卡中單擊文件名來切換文檔等等。

這屬于常規的軟件操作，不需要過多解釋大家都應該知道。

二、點選對象

當我們需要選擇某個圖形時，光標移動到圖形的線條（或稱邊界）上左鍵單擊就可以選中對象。

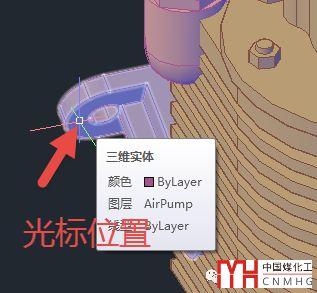

在著色或消隱狀態下選擇三維模型，或在三維實體編輯狀態下選擇三維模型的面時，光標有時不是必須移動到圖形的邊界上，而是可以再圖形中間單擊就可以選中模型，如下圖所示。

這里說的對象不僅包括二維圖形和三維模型，也包括這些圖形的子對象（點、線、面）和夾點。

什么是夾點？對夾點可進行哪些操作？

三、框選對象

在空白處單擊鼠標左鍵，松開左鍵拖動光標到一定位置再次單擊，可框選對象。

從左往右拖動為窗選（Window)，圖形完全在選框內才會被選中，從右往左拖動為交叉選擇（Cross），圖形只要有一部分在選框內就會被選中。CAD為了提醒初學者，兩種框選方式會顯示不同的顏色，同時十字光標的圖標也會提示框選的方式，如下圖所示。

顏色可以再選項對話框里設置，也可以不顯示，光標的標記也可以關掉。

如何關閉CAD十字光標上顯示的小標記?

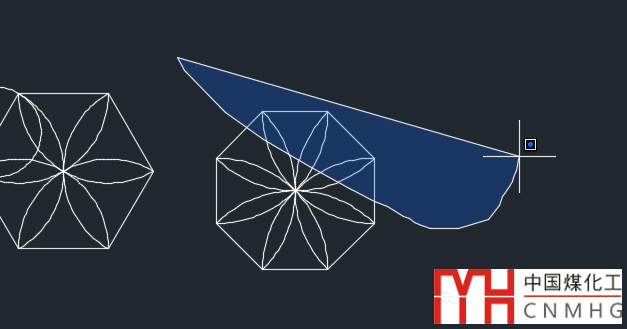

到了AUTOCAD2015版增加了套索框選的功能，在空白處按住鼠標左鍵拖動，會沿鼠標拖動的軌跡形成一個不規則的區域，也可以利用這個不規則區域框選，通常也可以設置窗選或交叉選擇，也可以在選項對話框中關閉套索選擇。

為什么CAD框選變成了套索的形式？

四、選擇子對象

在CAD低版本需要進入專門的編輯命令才能選擇圖形的子對象，比如多段線的線段、三維模型的面等，但在CAD高版本提供了更強大的功能，按住CTRL后單擊圖形，就可以選中一些圖形的子對象，有些還可以直接編輯，比如可以選擇矩形的一條邊直接刪除。

如何選擇子對象？如何刪除矩形或多段線的某條邊？

五、雙擊編輯對象

在CAD中定義了針對一些特殊對象的雙擊動作，在雙擊這些對象時會自動執行一些命令，例如雙擊普通對象，如圓、直線等會彈出屬性框；雙擊單行文字，會自動調用文字編輯功能；雙擊多行文字，會自動啟動多行文字編輯器；雙擊多線，會自動執行多線編輯；雙擊普通圖塊，舊版CAD會執行參照編輯 （refedit），新版會執行塊編輯；雙擊屬性塊，會自動彈出增強屬性編輯器；雙擊OLE對象，會自動啟動相關軟件并打開OLE對象，等等。

這些雙擊動作是CAD為了提高操作效率專門定義的，雙擊這些對象時我們可以看看命令行執行的命令。雙擊動作也可以自己修改，CAD高版本的CUI（自 定義界面）對話框中就可以定義雙擊動作，如下圖所示。

六、移動對象

圖形選中后，光標停留在圖形邊界上，按住鼠標左鍵拖動，到一定位置后放開鼠標左鍵，可以將圖形移動到新位置。

七、復制對象

圖形選中后，光標停留在圖形邊界上，按住鼠標左鍵拖動，然后按住CTRL鍵，松開鼠標左鍵，可以將圖形復制到新位置。
