CAD為什么有些普通圖塊不能分解？怎樣才能重新分解這些圖塊？
我們在一些圖中見過一些不能分解的圖塊，那些是一些插件或工具多重插入塊和匿名塊進行加密處理的結果，這在前面的文章曾經介紹過。但有些圖塊從屬性框看上去就是普通的圖塊，名字正常，但就是無法分解，如下圖所示。
從屬性框我們看到圖塊不是多重插入塊，名稱前也沒有帶*U，表示不是匿名塊，但用EXPLODE命令提示無法分解，這是什么原因呢？
其實原因很簡單，在創建圖塊時是可以設置是否可以分解的，只是我們平時都忽略了，如下圖所示。
“允許分解”這個選項默認是勾選的，如果創建圖塊時取消勾選此選項，則創建的圖塊將無法分解。如果我們想讓這些圖塊重新變成可以分解怎么辦呢？
方法其實很簡單，但不太容易發現，操作步驟如下：
1、雙擊圖塊或運行BEDIT命令，進入塊編輯器。
注：AUTOCAD 2006以上版本和浩辰CAD 2012以上版本才支持塊編輯器，如果不支持塊編輯器，就沒法使用這個方法了。

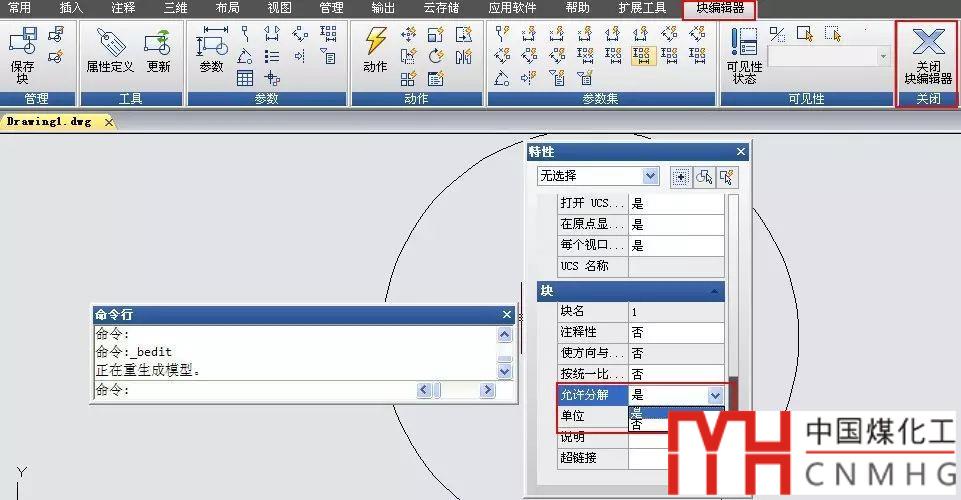

2、不要選擇任何圖形，按CTRL+1打開特性面板，在特性面板中可以找到允許分解參數，設置為“是”，如下圖所示。
注意，進入塊編輯器后不要選擇任何圖形，因為在塊編輯器中，當不選擇任何圖形時，特性窗口顯示的是圖塊的整體屬性，當選擇了圖形后則會顯示圖形的特性。
3、單擊“關閉塊編輯器”按鈕，在提示是否保存修改使選擇“是”。
我們再試一下，可以發現圖塊已經可以被分解了。
反之，如果我們希望一個圖塊不能分解，首先可以在創建圖塊時取消勾選“允許分解”，創建圖塊后我們也可以在塊編輯器中將允許分解設置為“否”。
很多人沒有關注到圖塊有這樣的設置，因此用得人也不多，也許知道以后會發現有時會用得上。
假如哪個圖塊既不是多重插入塊，也沒有將“允許分解”設置成了否，但還是不能分解，那就需要具體情況具體分析了。
