CAD中的圖形被稱為對象，那什么是子對象呢？

子對象就是對象的下一級對象，比如多段線中的直線段和圓弧，三維對象的面、邊和頂點。選擇子對象的目的就是對圖形的局部進行編輯。二維圖形在被選中后會顯示藍色的夾點，夾點可以直接選中后拖動，并且還可以對圖形進行其他方式的編輯，相關介紹可以參看以前發布的相關文章。

什么是夾點？對夾點可進行哪些操作？

除了二維對象的夾點外，我們還可以選擇對象的其他字對象，通過刪除或改變子對象的位置來修改圖形的形狀。

如何選擇子對象？

1、按住 Ctrl 鍵后單擊對象。

這種方式適合多段線和三維對象等，但多段線因為提供了夾點編輯功能，還可以用拉伸STRETCH命令選定多個頂點進行移動，因此很少用這種方式選擇子對象來調整多段線，更多的時候用于選擇三維實體、曲面或網格對象的面、邊或頂點。

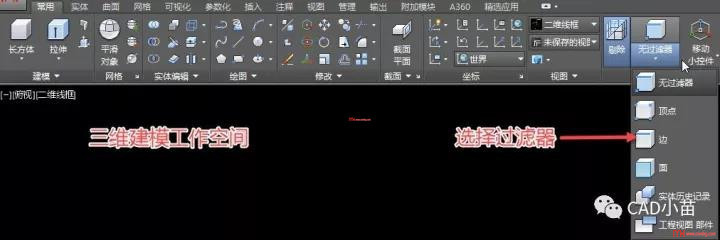

2、設置子對象過濾器。

可以在多個三維功能區選項卡的“選擇”面板中找到，該過濾器指定在單擊三維對象時選定的默認子對象。如果無過濾器處于選定狀態，將選擇整個對象。

選定并刪除矩形或多段線的線段

我們通過多段線的夾點可以調整多段線的頂點或線段的位置，但想刪除其中一段用夾點編輯就無法實現了，刪除一個頂點，相鄰的頂點會自動連接。之前就有人問過類似問題，怎么將矩形的一條邊刪掉，如果在CAD低版本，例如2007版中不支持多段線子對象的選擇，只能將舉行炸開，然后刪除其中的一條線段。到了高版本就簡單了，按住CTRL鍵，單擊選中要刪除的線段，然后按DELETE鍵或輸入E后回車就可以了。如下圖所示。

多段線必須是一條連續的線，矩形、多邊形、云線、圓環這些都是特殊的多段線，創建后選中這些圖形，在特性面板都會顯示為多段線。當我們刪除某一條線段將多段線分成兩段后，就會自動變成兩個多段線對象。

選定的線段除了刪除以外，還可以進行移動、旋轉等操作?？梢韵冗x擇子對象后執行命令，同樣也可以先執行移動、旋轉命令，在按CTRL鍵來選擇線段。但并不是所有的命令都支持對子對象進行操作，比如復制、

我只是試了2007版不支持多段線的子對象選擇，也不清楚CAD什么版本開始支持多段線的子對象選擇，你可以在選擇多段線前按住CTRL鍵，看看是否可以只選中其中一段，如果不支持，那你只能換裝高版本或用其他方法處理了。

選擇三維圖形的子對象

相對來說，三維建模過程中經常需要選擇三維圖形的子對象，因此2007這樣的低版本就已經支持了。

選定的子對象會根據子對象的類型顯示不同類型的夾點，下面簡單地看一下。

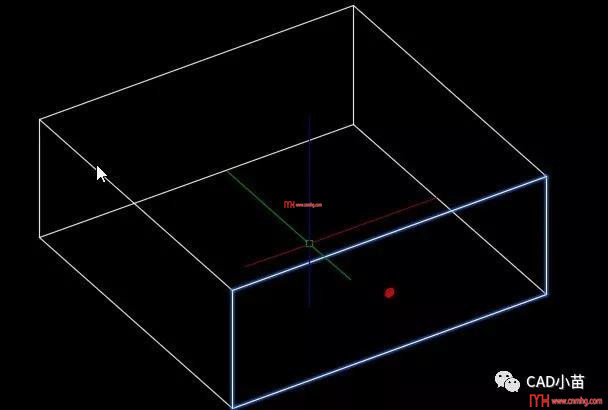

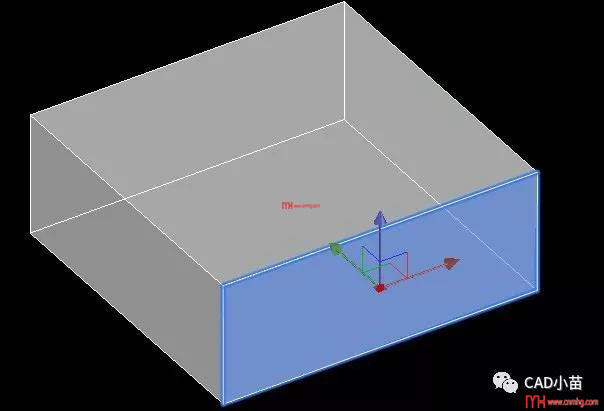

選擇面后著色和二維線框模式下的顯示效果如下圖所示。

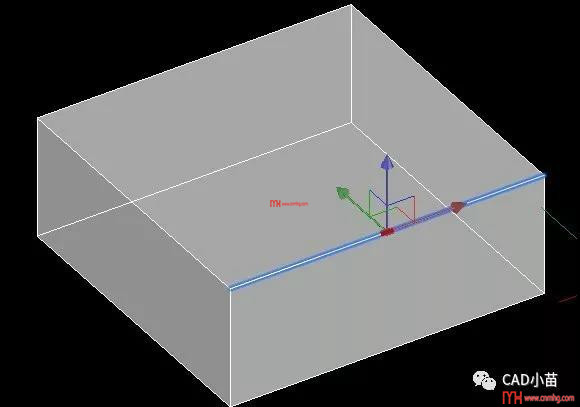

選擇邊在不同著色模式下的顯示效果如下圖所示。

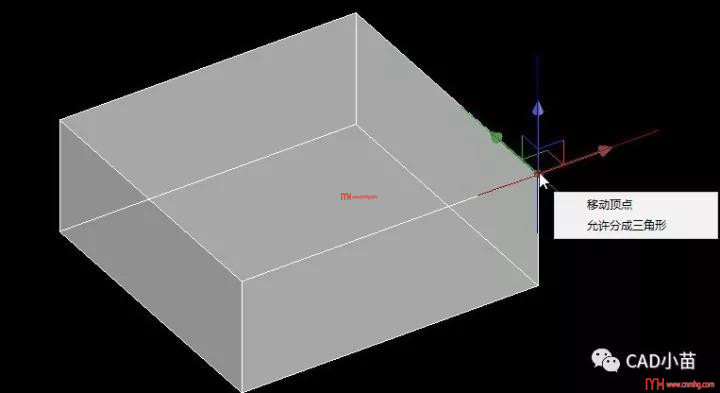

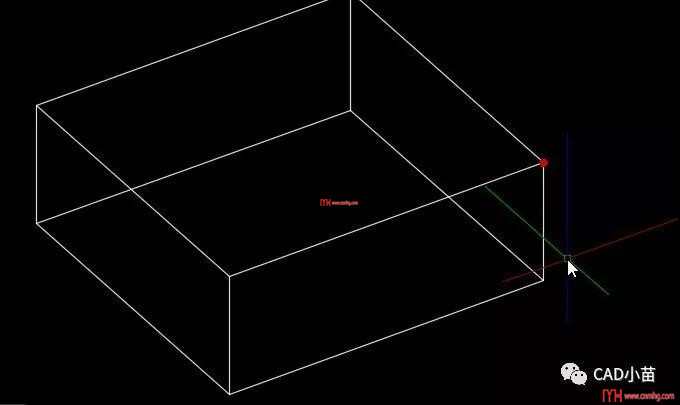

頂點子對象的顯示效果如下：

可以選擇任意數量的三維對象上的一個或多個子對象，選擇集中可以包含多種類型的子對象。我們也可以在移動 MOVE、旋轉ROTATE、縮放SCALE 和 刪除命令的選擇提示下按住 Ctrl 鍵選擇子對象。

通過按住 Shift 鍵并再次選擇某個項目，可以從選擇集中刪除該項目。

選擇復合三維實體上的子對象

按住 Ctrl 鍵可以選擇布爾運算后形成的復合實體上的面、邊和頂點。如果將復合實體的“歷史記錄”特性設定為“記錄”（打開），則第一個“拾取”可能會選擇歷史記錄子對象。（歷史記錄子對象是并集、差集或交集操作過程中刪除的原始對象的一部分。）繼續按住 Ctrl 鍵并再次拾取可以選擇原始形狀上的面、邊或頂點。

CAD建模之布爾運算

如果設定了子對象選擇過濾器，則可以通過單擊一次來選擇面、邊或頂點。

上面介紹了CAD中圖形子對象的選擇方法，以及多段線及三維實體或復合實體中子對象的選擇的方法和顯示效果，如果你感興趣的話，可以試試，然后看看自己在什么情況下可以用到子對象選擇。
