今天有網友問了這樣一個問題，使用同一個標注樣式，是否可以線性標注的箭頭用建筑斜線，而角度標注的時候用普通的實心箭頭？我當時也沒有多想，就說只能分別設置兩個標注樣式。還好這位網友之前見過類似的介紹，沒有因?yàn)槲业恼f法而放棄，終于還是讓他找到解決辦法。這個設置其實我知道，只是之前并沒有深入研究它的實際應用場景，所以一時沒有想起來。不知道大家是否知道知道這樣的設置，不妨在這里給大家介紹一下。

標注子樣式的設置

標注有線性標注、角度標注、半徑標注、直徑標注、引線標注、弧長標注、坐標標注等多種類型，標注樣式可以設置這些標注的通用參數，但同時也可以針對一些特殊的標注類型設置一些特定的參數，例如引線標注、圓心標記、弧長標注和折彎標注，如下圖所示。

從上面截圖右側的示例圖可以看出，如果箭頭設置成建筑斜線，線性標注和角度標注都變成了斜線。

那怎么樣才能讓兩種標注的箭頭不同呢？

答案就是：設置標注子樣式！

包括我在內，估計很多人都看到過這個設置，下面我們就看看如何設置標注子樣式。

1、輸入D回車，打開標注樣式管理器對話框。

2、選中ISO-25或某種已有的標注樣式，先單擊“修改”按鈕，在修改標注樣式對話框中將標注箭頭形式像上面的截圖一樣設置為建筑斜線，單擊確定按鈕后返回標注樣式管理器。

3、在標注樣式管理器中選中剛修改過的標注樣式，單擊“新建”按鈕，打開“創建新標注樣式”對話框。

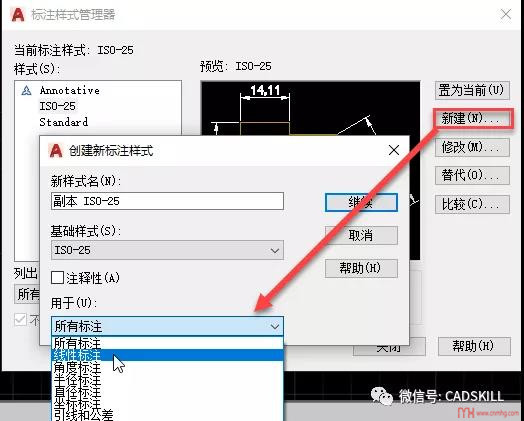

4、點開對話框下面的“用于”下拉列表，如下圖所示。

默認選項是“所有標注”，下面還有各種標注類型。當設置用于“所有標注”的時候，新樣式名輸入欄是激活狀態，并會自動在標注名前加上“副本”兩個字。

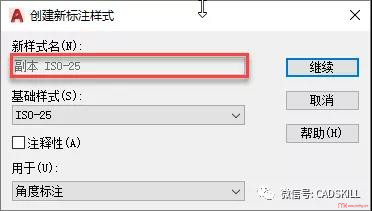

5、在列表中選擇“角度標注”，此時新樣式名輸入欄會變灰，也就是這個標注樣式的名字仍是剛選中的標注樣式名，如下圖所示。

6、單擊“繼續”，關閉創建新標注樣式對話框，進入“新建標注樣式”對話框，可以看到標注樣式名稱顯示的是：ISO-25:角度，將箭頭改成實心箭頭，如下圖所示。

7、單擊“確定”返回標注樣式管理器對話框，可以看到在ISO-25下會出現了一個分支：角度，如下圖所示。

角度就是ISO-25的標注子樣式。設置了角度子樣式后，其他標注方式仍會使用ISO-25樣式設置的參數，但如果使用角度標注時就會使用角度子樣式的設置，如下圖所示。

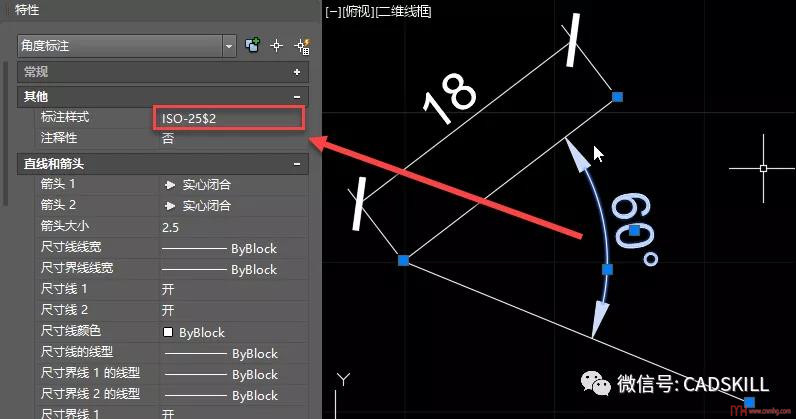

雖然標注的時候不用切換標注樣式，但查看角度標注的標注樣式名是：ISO-25$2，角度標注的編號為2，其他樣式都有對應的編號。如果同時選中上圖中的兩個標注，特性面板中標注樣式里顯示也是“多種”，也就是說實質上還是設置了兩種標注樣式。

CAD軟件只是為了滿足跟那位網友類似的需求，不同類型的標注可以采用不同的參數但使用相同的標注樣式名，這樣就不用來回切換標注樣式。一般情況下角度、半徑、直徑等幾種標注會使用常規的實心箭頭，而線性標注才會設置成建筑斜線形式，我們可以將主標注樣式的箭頭設置為實心箭頭，而新建一個線性標注的子樣式。除了箭頭外，不同標注類型對尺寸線、尺寸界限等設置有不同的要求時也可以設置子樣式。

上面只是簡單介紹了一下標注子樣式的設置方法，并沒有細講如何應用，如果覺得自己用得上，不妨再深入研究一下。大家在學習或使用CAD中有什么發現或心得，希望能分享給我。
