今天有網友發過來一張圖紙，文字的邊界顯得很不平滑，但將這些文字復制到圖紙空間或其他圖紙顯示都很正常。之前我是遇到過類似問題并寫過相關文章，但這張圖確實比較奇怪，我也沒有找到解決辦法，這里將之前文章重新整理一下，一方面希望能幫到其他人，另一方面希望看有沒有人有其他的解決辦法。

這種問題很普遍，曾經一周就遇到過兩個類似問題：一個是說有兩張圖，字體設置完全相同，但一張中文字的邊界很光滑，而另一張圖中卻顯示有明顯的鋸齒；另外一個說同一張圖中同樣的文字樣式，有的文字顯示光滑，但有些文字卻顯示不光滑。經過研究后，發現這種情況很容易重現，經常會出現。

文字的Z坐標不為0

如果文字不在XY平面上，有Z坐標的時候，文字邊界就會顯示鋸齒，通過很簡單的操作就能重現上述現象。

1、 輸入T，回車，在圖中確定多行文字的范圍，隨便輸入幾個文字，如下圖所示。

只有使用操作系統字體，才會有邊界平滑或帶鋸齒的區別，如果你的字體設置是CAD的SHX字體，請換成操作系統字體。

2、 選中文字，輸入CO，回車，復制一份文字到上方。選中復制的文字，打開特性面板（CTRL+1），在特性面板中將Z坐標設置為10，如下圖所示。

改過Z坐標后，就可以看到文字的邊界已經顯得比較粗糙了，但在選中狀態看得不明顯。可以按ESC鍵取消選擇，再放大一下觀察文字的效果，如下圖所示。

這兩個文字的圓弧邊界的區別顯得比較明顯，下面的文字顯得很光滑，而上面的字母C、D，數值2和0都可以看到明顯的直角邊。

這就重現了文章開頭提到的第二種狀況，在同一張圖中，相同視圖、相同字體，但文字效果顯示不同，原因就是有的文字有Z坐標。

解決方法

很簡單，想辦法選中這些文字，在特性面板中將它他們的Z坐標改成0就好了。

每日一貼——CAD圖形如何Z軸歸0？

視圖方向與世界坐標系俯視圖不平行

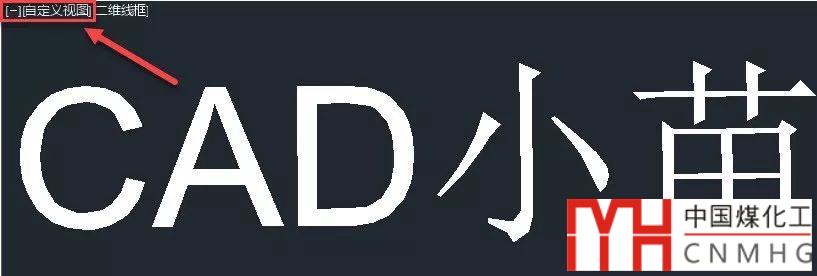

如果我們調整了視圖方向，比如按住SHIFT+鼠標中鍵或3DO環繞了視圖，視圖是自定義視圖時，文字也會顯示不平滑，如下圖所示。

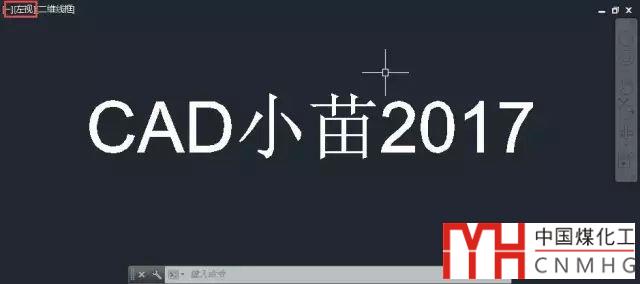

或者將視圖切換為左視圖，高版本的UCS坐標系可以自動切換成與視圖平行，此時輸入文字，也是同樣的效果，如下圖所示。

解決辦法：

在CAD高版本比較容易發現視圖被調整了，低版本中就不太容易發現了，遇到這種情況，可以先輸入PLAN回車，切換到當前坐標系的俯視圖，看看是否能解決。

如果文字確實需要放在左視圖中，那就沒有辦法了。如果你的圖紙是誤放到了其他視圖，可以將文字剪切粘貼到俯視圖中。

其實文字也就在默認的XY平面上書寫，而且視圖還要是當前坐標系的俯視圖的狀況下才會顯示平滑，因為我們平時我們用AUTOCAD主要畫平面圖，所以覺得文字應該顯示成平滑效果。

為什么CAD會這么處理呢？

我看了一下AUTOCAD的不同版本，以及浩辰CAD等其他CAD，發現這些CAD版本的處理方式都是一樣的。原因可能是這樣的：CAD中文字生成的顯示數據本身就應該是不平滑的，只是CAD對文字顯示進行了反鋸齒的處理才顯示成了光滑的效果，但CAD原則上只對XY平面上的文字進行這種優化處理，對于其他平面不進行處理，于是就出現了這種效果上的差異。

如果特別在意文字顯示效果的話，請在俯視圖中寫文字，而且不要有Z坐標。如果只是畫二維圖紙，文字一般都滿足這個條件。如果必須在其他平面書寫文字，其實也沒有關系，雖然顯示的細節上有一些差距，但這個對于打印出圖影響也不大。

但今天那位網友的圖紙不屬于上述的情況，我檢查了坐標系、Z坐標、視圖，網友提供的另外一種方法，先用3DFORBIT環繞，然后切換成俯視圖，還是不行。
