如果用CAD繪制平面圖形，通常大家都不太關注Z坐標，只有在一些操作出現問題時才會發現原來圖形有Z坐標，甚至在圖形操作異常時也沒有注意到是因?yàn)閆坐標不為零引起的。下面簡單列舉一下Z坐標不為零可能打開的問題，大家在遇到類似問題的時候可以檢查一下圖形的Z坐標，并想辦法將Z坐標都變?yōu)?。

一、查詢距離不準確

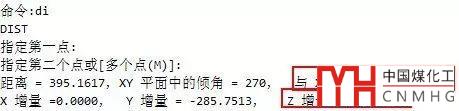

查詢距離DI時如果捕捉的兩個點不在同一平面上，得到的距離值是不準確的，如下圖所示。

如果兩點不在同一平面上，在查詢的時候會顯示與XY平面的夾角以和Z增量，如果出現這樣的現象，我們就需要檢查捕捉的圖形的Z坐標了。

如果圖形Z坐標一時無法處理，可以在選項對話框中設置“使用當前標高替換Z坐標”。

二、查詢面積不準確或提示不共面

在AUTOCAD可捕捉空間的點計算面積，但前提是必須共面。假如我們捕捉一個長方體底面上的而一條邊的端點和頂面對角的端點計算面積，算出來的值肯定會比底面矩形的面積要大。如果第四點跟前三點不在同一平面上，軟件會提示：直線不共面。

如果發現查詢的面積異常或者提示不共面的情況，也需要檢查一下被捕捉對象的Z坐標。如果圖形Z坐標一時無法處理，可以在選項對話框中設置“使用當前標高替換Z坐標”。

三、無法倒角和圓角

當一些修改命令需要多個圖形參與時，圖形有Z坐標導致兩個或多個圖形不共面也會影響這些操作。比如倒角和圓角，當?shù)菇堑膬蓚€(gè)圖形不在同一平面上時會提示兩個對象不共面，從而無法倒角。

AUTOCAD針對圖形不共面倒角做了一些特殊處理，我測試了一下，畫兩條交叉的直線，改變其中一條直線的起點和端點Z坐標，讓兩條直線不共面，直線Z坐標改成13以下的時候可以倒圓角，但改成14以上就無法倒圓角，不知道開發者是怎么考慮的，我也沒有測試這個數值是否跟圖形有關。而且圓角的Z坐標跟第一個選擇的圖形一樣，也就是說選擇帶標高的直線，圓角也就有了Z坐標。而浩辰CAD則沒有做這樣的處理，即使兩者的高度差只有0.01，也會提示不共面。AUTOCAD這樣處理是可以在一些有細小高度差的情況下正常操作，但會導致新圖形也帶Z坐標，我也不知道這樣處理對不對，從用戶體驗上來說是好一些，但嚴格來說這樣處理應該算是錯誤的。

四、無法修剪和延伸

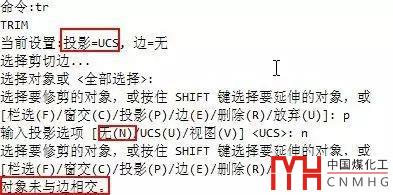

當圖形不在同一平面上，常規狀態下是可以修剪的，但如果修剪和延伸的投影模式設置為無的話，也會提示兩個圖形不相交，無法修剪。

如果你的投影方式被設置成無，你希望在兩條線不共面的情況下修剪，就將投影方式設置為UCS就可以了。

四、多段線和直線只有一個夾點

有Z坐標導致圖形不共面還有可能帶來其他問題，這里就不再一一列列舉，只介紹一種特殊情況。之前有網友問為什么多段線和直線只有一個基點，結果圖紙發過來后發現圖形的Z坐標巨大，達到10的99次方，如下圖所示。

在特性面板（CTRL+1）中將起點和端點Z坐標都改成0，再看直線，這次夾點顯示正常了。如圖所示。

這種圖紙顯然不是常規操作能弄出來，據說就是為了解決Z軸為0的問題用了Z軸歸零的插件，結果反而Z變成了無限大。如果Z軸大到這個程度，連顯示都不正常了，很多操作都會不正常。

上面簡單介紹了Z坐標不為零，圖形不共面可能導致的各種問題，最終要解決這個問題就是要將圖形的Z坐標改回0。
