CAD中涉及比例的概念有很多，圖紙、視口、打印、標注、填充、線型等等都有比例，有些概念比較直觀，也好理解，例如圖塊的比例、填充的比例等，有些概念單獨拿出來也不難理解，但幾個概念混到一塊，就容易糊涂了。之前發過關于不好比例的文章，也有總結性的文章，這里重新整理一下，希望大家看過后不要更糊涂就好。

圖紙比例

紙張的尺寸有固定的規格，比如A4A3A2A1A0是比較常用的紙張，有時會根據需要使用加長的紙張，但即使加長紙張的負面也是有限的，而我們繪制的圖形的尺寸則千變?nèi)f化，小的可能是幾毫米的的零件，大的可能一張數千公里的底圖，這些圖形最終都要打印到圖紙上，大多數情況沒有辦法按照實際尺寸打印，因此就需要按照一定的比例放大或縮小，而這個比例就是圖紙比例。在圖框中都要標明圖紙比例，這樣可以明確圖紙上圖形尺寸與實物尺寸之間的比例關系，如果一張圖紙中還有部分采用其他比例，通常都會單獨標明。

圖紙比例大家都很清楚，這個比例看似跟CAD畫圖沒有關系，但實際上CAD中的很多比例都是跟這個比例密切相關的。他決定我們按什么比例來畫圖、按什么比例來打印、怎么設置文字、標注設置多大等等。我們在繪圖之前必須先根據圖形的大致尺寸和的打印紙張的尺寸算出這個比例，然后再來規劃和繪制圖紙，這樣就可以避免在繪圖過程中設置到最終出圖的時候才發現有些比例設置不合理。

不同行業圖紙通常有比較常用的比例，通常也就不用算了，直接按照規定設置就好了。

繪圖比例

繪圖比例，就是在CAD中繪制的圖形尺寸與實物尺寸之間的比例關系。AUTOCAD或浩辰CAD等通用CAD軟件其實也沒有繪圖比例這個概念，繪圖比例其實是在繪圖者的心中，是由繪圖者確定的。比如說有一個100長的線，要1:1畫圖，你就繪制100個單位長，要1:100畫圖，就繪制1個單位長。

在CAD繪圖時，如果不需要在模型空間繪制多種比例的圖形，建議都按1:1比例繪制，這樣在繪制、標注、修改時都比較方便。如果要在模型空間的圖框里放置多種比例的圖形，比如在建筑立面圖旁邊放上局部的大樣圖，那么主體圖形按1:1繪制，大樣圖則按照它相對主體圖形放大的倍數來繪制，比如主體圖形打印出來是1:100，而大樣圖打印出來是1:10，那大樣圖就放大10倍繪制（可以按1:1繪制后用縮放SC功能放大十倍）。如果要在布局空間排圖打印的話，則可以都按1:1繪制，在布局空間用不同比例的視口來顯示和排布立面圖和大樣圖就可以了，立面圖放到1:100的視口內，大樣圖放到1:10的視口內。

當非1:1繪圖時，圖形的測量尺寸要標注的尺寸是不一致的，這種情況就需要調整標注的測量單位比例（或叫線性比例）。

什么是CAD的標注測量單位比例？

打印比例（出圖比例）

打印比例就是打印時設置的圖形尺寸跟打印到紙張的尺寸的比例關系。如果在圖紙空間1:1繪圖時，打印比例就是事先規劃好的圖紙比例；如果在圖紙空間繪圖時已經按圖紙比例調整了圖形的比例，則打印比例設置成1:1。如果在布局空間通過視口將圖形按圖紙比例進行了縮放，則按1:1打印。

打印比例是由你繪圖前的規劃決定的，最終打印的時候是不可以隨意調整的，這樣才能保證圖紙打印的正確性。除非只是打印一個小樣看看的時候，可以選擇充滿圖紙。

如果1:1繪圖，非1:1打印，為了保證圖面上文字、標注、填充、線型、符號等注釋性圖形在打印后的尺寸符合標準，就需要按反向的比例將這些圖形進行放大，比如我們要1:100打印，圖紙上要求文字高度是3，那么在CAD里就需要將文字高度設置成300，其他的以此類推。當然在高版本可以給這些圖形設置成注釋性并添加一些對象比例后，這些注釋性對象可以自動根據視口比例自動調整大小。

CAD打印的基本操作和重要的注意事項

---提示：下面是廣告，不是本文圖片！---

圖形縮放（SCALE）比例

縮放命令可以改變圖形的大小，是一個修改圖形尺寸的命令。CAD里還有一個專門縮放文字的命令SCALETEXT，估計用過的人不多。

如何把一個圖形縮放為想要的尺寸？你用過SCALE的參照(R)參數嗎？

在CAD中怎么將整圖的文字放大或縮?。磕阌眠^Scaletext命令嗎？

視圖縮放（ZOOM）比例

滾輪上下滾動可以放大、縮小視圖，雙擊鼠標中鍵可以全圖顯示，這其實都是縮放命令。另外還可以進行窗口縮放，可以輸入縮放的倍數，例如2X或0.5X，在布局視口還可利用縮放命令來設置視口比例。

視圖縮放類似于相機鏡頭的拉近和拉遠，只是圖形的顯示被放大或縮小，圖形的尺寸不變。

每日一貼-CAD需要掌握的視圖調整技巧

視口比例

如果要多比例布圖或一個CAD文件內包含多張圖紙，建議在模型空間畫圖，然后再到布局空間里去排圖打印，在布局空間中可以用視口來顯示模型空間圖形的全部或部分。

可以在布局中插入一個1:1的圖框，然后在圖框中建立視口，視口比例設置成圖紙比例。采用這種方式不僅可以1:1打印，還可以每個布局保存好頁面設置后用發布PUBLISH功能來批量打印。而且布局視口中還可以單獨凍結圖層、設置圖層顏色等屬性。

CAD布局怎么用？

CAD布局中怎么創建視口？
如何調整CAD視口顯示的視圖

CAD視口的顯示控制

線型比例

CAD線型文件中定義的線型單元長度是固定的，比如說20，但圖形尺寸卻千差萬別，可能是5，也可以是50000，當圖形尺寸過短（小于一個單元長度）或者很長（線型單元相對很短，縮放后看不到空白部分）都可能導致線型顯示為實線，因此要根據線型文件中定義的單元長度和圖紙比例設置合理的線型比例。

CAD中有全局線型比例LTSCALE，每個圖形對象又可以設置自己的線型比例，圖形最終顯示的線型比例是自己的比例乘以全局比例，比如圖形自己的線型比例是2，全局線型比例是1000，那么最終圖形上線型的比例就是2000。

每日一貼——CAD線型使用中常見問題？

為什么有時虛線顯示為實線？線型比例應該怎么設置？

填充比例

跟線型一樣，填充圖案的單元尺寸也是固定的，填充區域過小可能導致區域內沒有填充圖案的任何線，填充區域過大會導致填充圖案過密，單元過多，這兩種情況都會導致填充顯示不正常，因此也需要設置合適的比例。這個比例要根據填充單元定義的尺寸和圖紙比例來確定。

每日一貼——CAD填充需要了解的重要問題之一（填充圖案）

每日一貼——CAD填充需要了解的重要問題之二（填充比例）

每日一貼——CAD填充需要了解的重點問題之三（邊界篇）

每日一貼——CAD填充需要了解的重要問題之四（其他）

圖塊比例

有些圖塊是按實物的1:1尺寸繪制的，比如建筑圖中的門窗，只要1:1繪圖，無論按什么比例打印，就可以按1:1插入。有些圖塊則是一些示意性質的，比如一些標記、設備符號等，這類圖塊則需要根據繪圖比例和出圖比例進行調整，比如1：100的圖紙，1:1繪圖的話，這些圖塊插入時的比例就應該設置成100。

除此以外，有時我們也利用圖塊來對圖形進行不等比縮放。但在低版本CAD或者圖塊中有些三維或某些特殊圖形時，不等比縮放后的圖塊還會無法分解。

為什么圖塊無法分解？

cad圖塊無法分解怎么辦？

標注特征比例

這個也跟圖紙比例或打印比例有關系，圖紙對于標注的箭頭大小、標注線的長度和文字高度是有要求的，我們可以根據這些要求設置一個標注的標注樣式，然后以此標注為基礎，根據圖紙比例創建一些新的標注樣式，這些標注樣式只需調整標注特征比例DIMSCALE即可。我們也可以直接設置DIMSCALE來臨時改變標注的特征比例或者標注后到特性面板（CTRL+1）中修改特征比例，但建議在標注樣式中設置標注特征比例，這樣方便后續的編輯修改。

什么是CAD的標注特征比例？應如何設置？

標注測量單位比例

如果我們1:1繪圖，無需設置這個比例，如果我們不按照1:1繪圖，但想按實際尺寸標注的話，就需要設置標注測量單位比例。比如我們1:100繪圖，100的線按長度1繪制，我們?nèi)韵霕俗⒊?00，就可以將標注測量比例設置為100

標注測量單位比例也可以通過變量DIMLFAC臨時修改，或者在特性面板（CTRL+1）中設置標注線型比例來修改，但也建議在標注樣式中設置。

什么是CAD的標注測量單位比例？

標注文字的高度分數比例

標注的主單位格式如果設置成分數，可以設置分數的形式，還可以設置分數中文字和常規文字的高度比例。

CAD標注樣式中文字的分數高度比例怎么調整？

標注公差高度比例

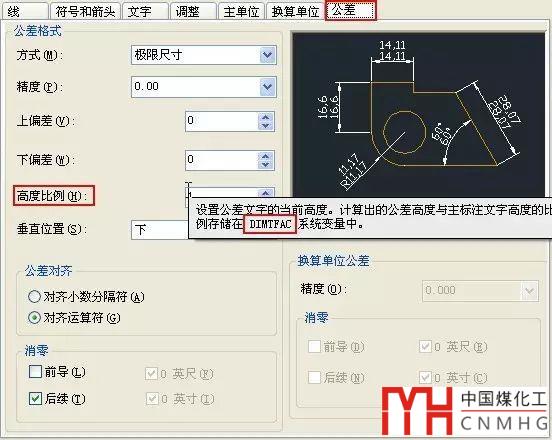

標注中用于設置公差文字與常規標注文字的高度比，這個一般情況下不必修改，如下圖所示。

注釋性比例

文字、標注、填充、圖塊等注釋性圖形都有可能根據圖紙比例的不同要進行調整。如果一張圖紙中有多個比例，而且相同的文字、標注、填充、圖塊還會出現在不同比例的視口中，比如布局中有兩個視口，一個視口內是主體圖形，一個視口內是局部放大的圖形，這種情況下，在同一張圖紙中就會出現這些注釋性圖形大小不一的情況，以前的處理方法將圖形的局部復制一份然后放大，如果這些圖形使用了注釋性比例后，就可以自動根據視口比例變化，最終保證打印出來不同比例視口中的這些注釋性圖形的尺寸是一致的。

CAD的注釋性怎么用？

多線比例

在用多線繪制圖形的時候，我們可以先按照我們實際圖形的寬度來設置多線寬度，也可以給多線設置一個基準寬度，然后繪制時在設置多線比例。比如我們要繪制240寬的墻體，我們可以將多線樣式中兩條線的間距設置成240，也可以使用默認間距為1的標準樣式，在繪制多線時將比例設置成240。

每日一貼——CAD多線MLINE的使用技巧

比例列表

我們在設置視口比例、打印比例的時候會顯示一個默認的比例列表，這個列表有些是我們不需要的，有可能我們經常用的一些比例里面卻沒有，我們可以編輯這個比例列表，刪除不用的，添加常用的。

CAD默認比例列表如何設置？

圖塊和外部參照的插入比例

當我們將其他圖紙以圖塊或者外部參照的方式插入到當前圖來的時候，在插入對話框中可以設置插入比例。如果兩張圖紙的單位不同，我們可以通過單位UNITS對話中的插入時縮放比例或選項OP對話框“用戶系統配置”選項卡中的插入比例設置兩張圖紙的單位，圖紙在插入后會自動按兩個單位之間的換算比例進行縮放。

如何將按英寸繪制的CAD圖紙轉為毫米單位？

CAD中單位應該如何設置？CAD的單位到底有沒有用？

CAD中的比例應該還不止這些，比如文字樣式和文字都可以設置的寬度因子（文字寬度和高度的比），多行文字的行距比例（標準行距的倍數）等，如果還有其他比例大家不清楚或不明白的可以留言，以后再單獨介紹。
