ChemDraw 的使用方法（一）

時間：2020-06-07 來源：網絡 瀏覽：

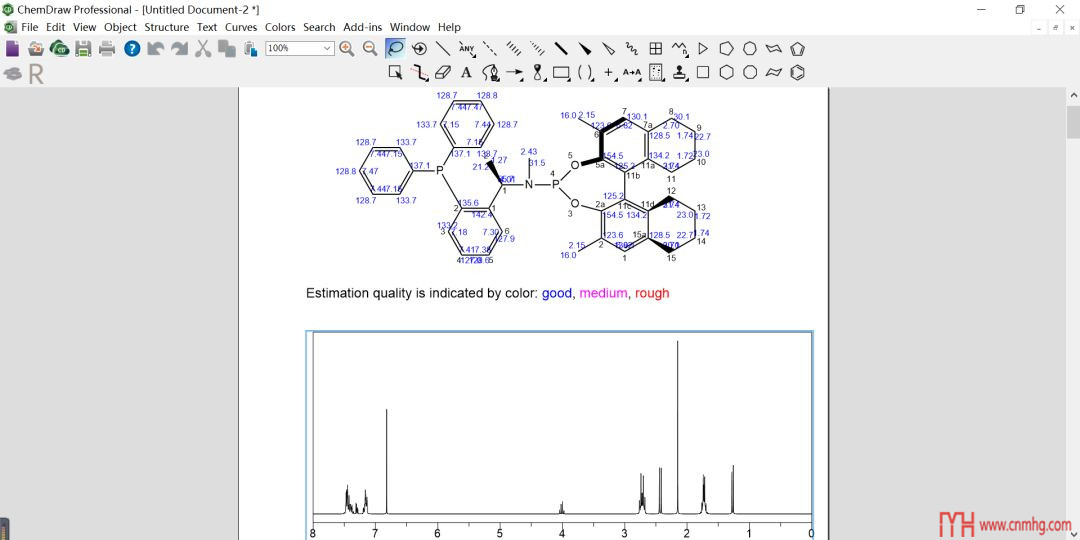

ChemOffice作為有機化學常用的工具，包括在對于反應的進程、反應機理、特定有機化合物的性質（核磁氫譜、核磁碳譜、酸性、親水性等性質）主要是由ChemDraw完成的。包括對于有機物空間結構的建立、特定簡單力場下（分子動力學、光譜信息[紫外光譜、拉曼光譜]的模擬、核磁氫譜的模擬、最低能量態的鍵搜尋（單鍵、雙鍵）等）主要是由Chem3D完成。包括對于已知有機化合物的搜尋、已知反應的檢索（特定檢索反應物、生成物、催化劑、溶劑體系等）主要是由ChemFind完成。本篇文章主要講述ChemDraw的使用方法（以ChemDraw 18.0為例），同時以在文獻中經常出現的工作為例進行重復。[10篇文章]

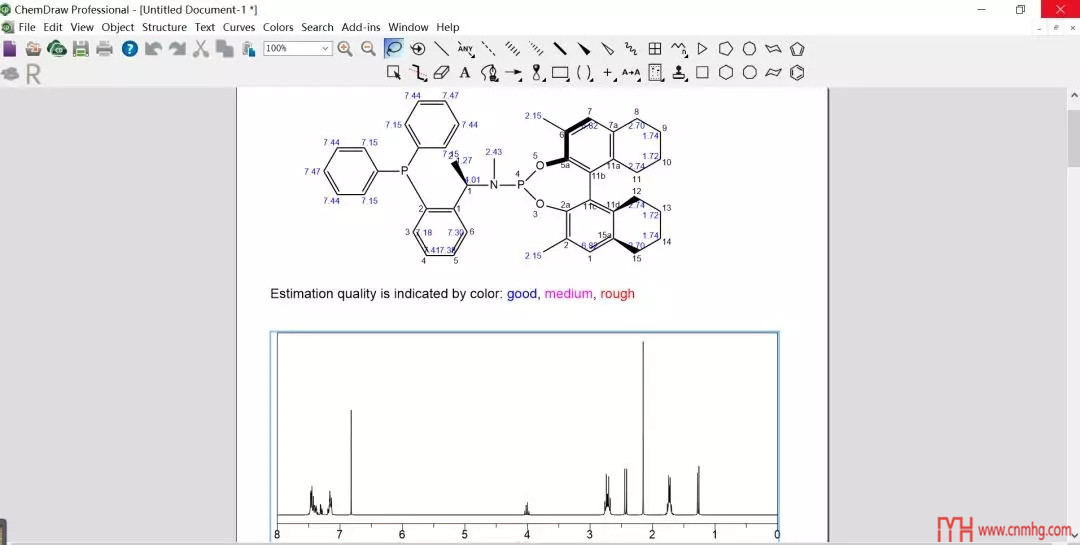

圖 1.ChemDraw的工作頁面

具體菜單欄就不進行一一介紹了，直接開始講應用。

· 應用一：反應的書寫

事實上在每一篇涉及到有機合成的文章中，都會選擇使用ChemDraw。比如說最近出來的一篇關于“2，3-取代基喹啉在膦-酰胺配體催化劑非對映和不對稱選擇加氫”的文章中，對于反應式的書寫如下：

圖 2.原文圖片（1）

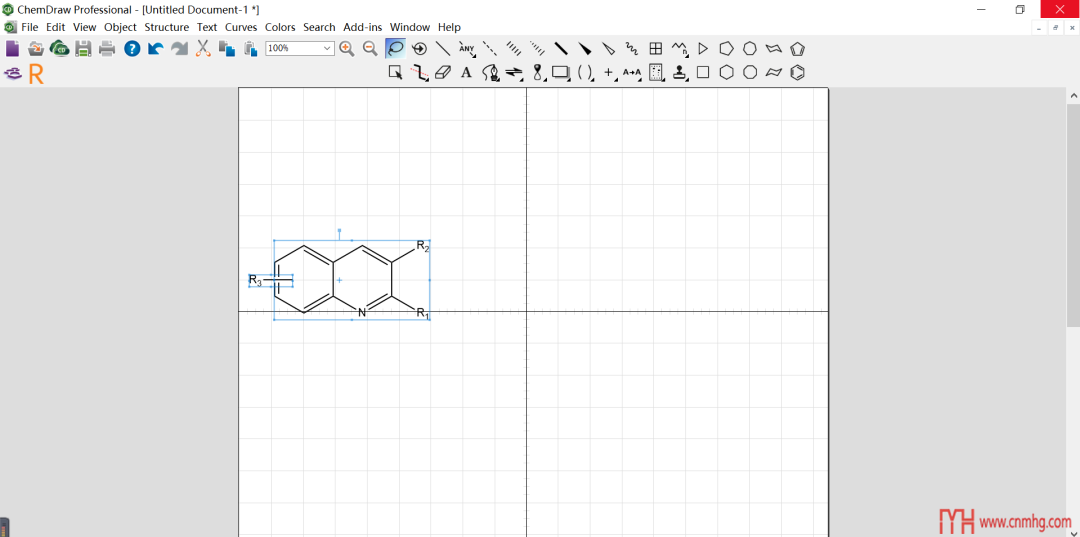

可以看到，文章中的化學式有著極好的整潔和對稱，這就需要我們選擇調用view菜單下Show Crosshair（也可以直接選擇Ctrl+H），對于書寫工整有著極好的幫助：

圖 3.實際操作（1）

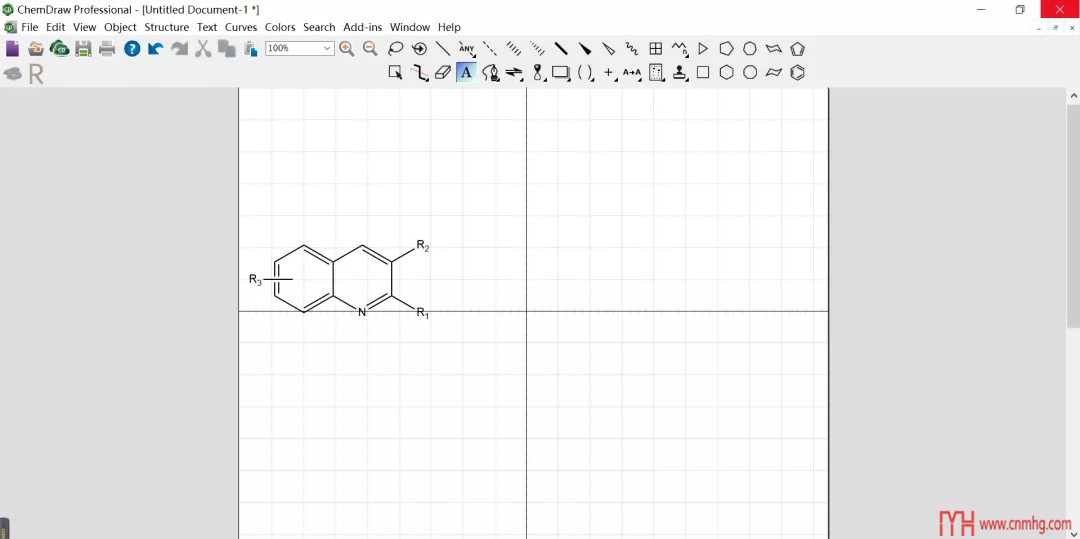

在這里有些同學會問吡啶基怎么加的？或者R1、R2、R3是怎么加的？事實上這些操作都很簡單，只需要找到功能欄的 “A” 符號（如圖 3所示），直接用輸入法輸入“雜原子（N、O、S等）、金屬原子等”即可，注：不可直接輸入取代基。

可能又有同學問了，在這里化學式占整個紙張的比重非常大，存在寫不開的尷尬境地。這里就需要完成兩個操作（任選其一就行）：

（1）修改化學式的大?。ㄈ鐖D 4選中化學式，右鍵scale對比例進行設置，再次修改比例會在原先修改的基礎上累加）

（2）修改紙張大?。ㄟx擇File下Document Setting，對Document Size進行修改，即可修改紙張大小）

圖 4.實際操作（2）

圖 5.修改分子式大小

完成了上述準備階段，我們可以繼續書寫方程式了。

圖 5.實際操作（3）

在寫到反應條件時，可以看到，我們輸入[Ir(COD)Cl]2時會出現錯誤提示，只需要把View下Show Chemical Warning取消掉即可（值得說一下，Show Chemical Warning針對反應式正視圖錯誤、文本錯誤可以進行突出顯示，提醒修改）。

另一方面，針對于數字下標問題，只需要對所選數字右擊鼠標，選擇Style下Subscript即可（快捷鍵F9），如果需要數字上標，只需要在Style下Superscript即可（快捷鍵F10），如果什么都不用只需要在中間，選擇Formula（快捷鍵Ctrl+F）。

除了上述兩個問題，對于文本字號設置，也是對于美觀的一個重要體現，只需要選中文本，右鍵size下即可修改字號。
