上一篇文章我們講了《ChemDraw的使用方法》對于簡單一步反應式的書寫、有機化合物的性質大概的模擬情況。而本期文章中，主要是提到對于環狀流程反應式、聚合物反應式的書寫等。

· 應用三：環狀流程反應式的書寫

以一篇JACS為例，這篇文章開發了芐基和脂肪族C-H鍵與CO2的光誘導羧化反應。甲苯衍生物在芳族酮，鎳配合物和叔丁醇鉀的存在下用紫外線照射時，會在芐基位置捕獲氣態CO2，從而生成苯乙酸衍生物。（如圖 1所示）

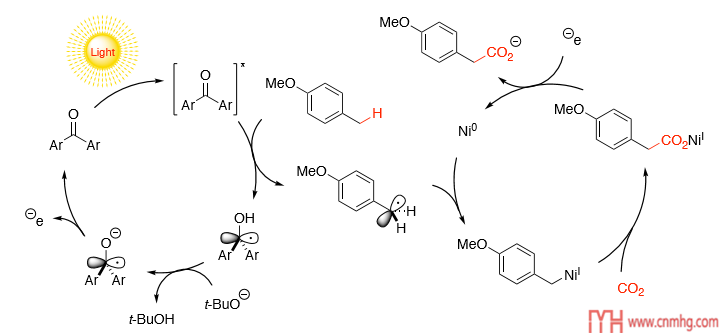

圖 1.需要重復的案例

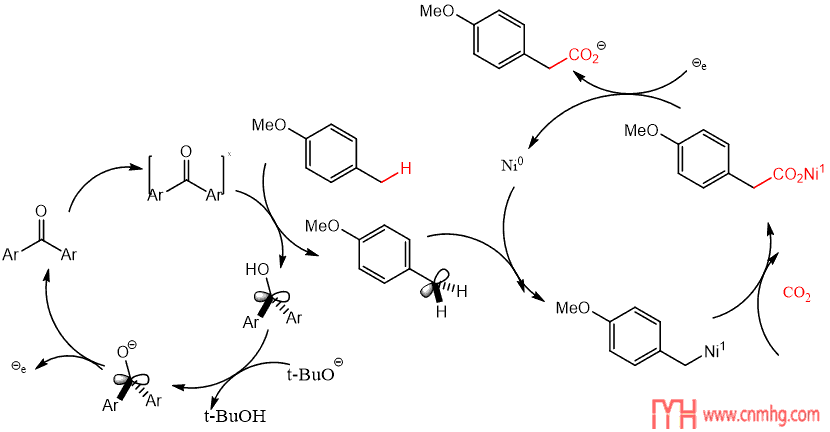

圖 2.重復效果圖

事實上對于環形流程的建立較為簡單（選擇弧形箭頭，鼠標長按工具欄中箭頭選項），選擇合適箭頭（點擊頁面后，長按進行旋轉調整）。在對于較多結構的問題時，需要建立網格進行對齊。當然原文中還提供了一個太陽（主要作用是提供UV的），可以使用PPT或者PS完成處理。

· 應用四：聚合反應的書寫（不細講）

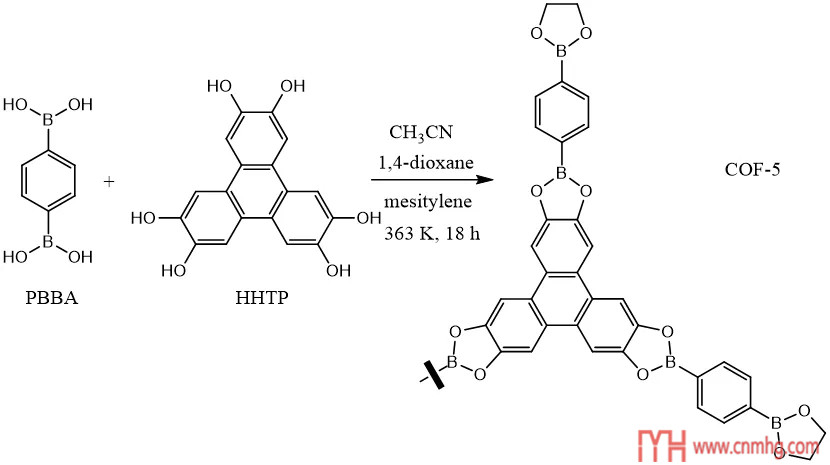

圖 3.聚合反應（由于時間問題，僅將COF-5的一個單體位點進行描述）

其實，聚合反應主要采用合適的單體（注意查錯）、合適的反應條件就可以完成書寫，所需要的內容基本上是上一節學的東西。當然如果需要對聚合物的聚合度有要求的話，可以再工具欄中選擇合適的工具。

· 應用五：分子量的計算

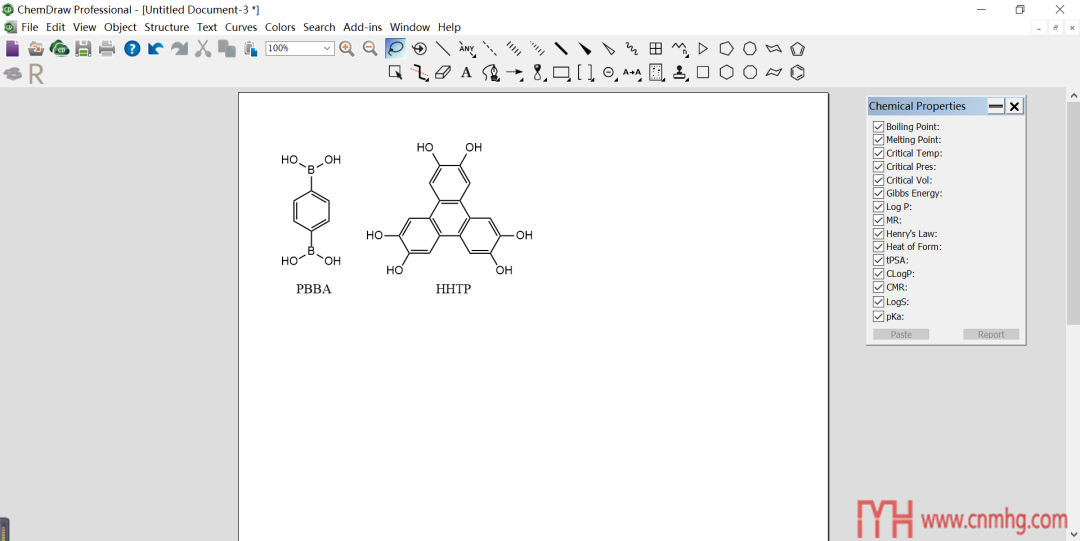

圖 3.工作區（1）

比如說，我們想知道HHTP（六羥基三亞苯）的分子量大小，可以選中HHTP，選擇菜單欄下view，點擊show analysis window，在Analysis中選擇Mol wt即可。

當我們在Analysis窗口中選擇全部時，可以看到HHTP的分子式、相對分子質量、各元素占比等。

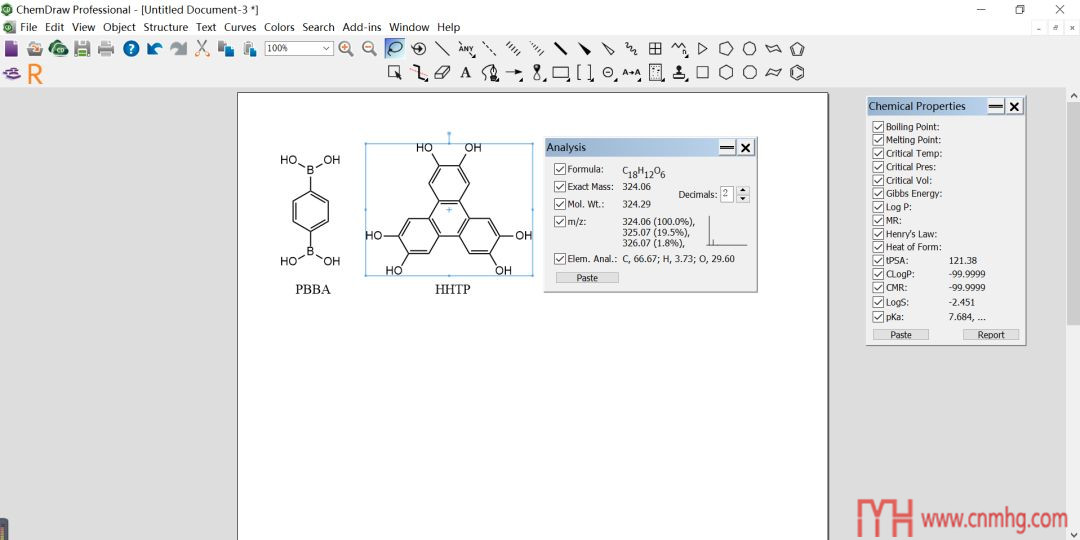

圖 4.相對分子質量的計算
