使用S7-PLCSIM Advanced對SCL代碼進行測試
實踐是學好PLC的重要方法，理想的情況下我們希望手上能有真實的PLC硬件進行測試。但限于價格、環境等等因素，有時候并沒有硬件PLC可以直接使用。這種情況下，可以使用廠家推出的PLC仿真器進行學習及代碼測試。今天這篇文章，我們想跟大家聊聊西門子S7-PLCSIM Advanced仿真軟件，并用它來測試下我們上一篇文章的SCL代碼。
今天這篇文章介紹如下一些內容：
-
S7-PLCSIM Advanced簡介；
-
S7-PLCSIM Advanced的安裝；
-
S7-PLCSIM Advanced的運行及設置；
-
使用S7-PLCSIM Advanced測試SCL代碼；
1、S7-PLCSIM Advanced簡介
S7-PLCSIM Advanced是西門子推出的S7-1500仿真軟件，它可以基于PC的操作系統模擬出一個或多個虛擬的PLC控制器，用戶可以把TIA博途環境下編寫的程序下載到這個虛擬的PLC控制器中進行測試。TIA博途與虛擬控制器之間可以通過軟件總線(Softbus)或者虛擬以太網卡的方式進行通信。
S7-PLCSIM Advanced支持西門子S7-1500的緊湊型CPU、標準型CPU、工藝型CPU及故障安全型CPU仿真，目前最新的版本為V3.0，軟件包整體包括如下一些軟件：
-
S7-PLCSIM Advanced；
-
S7-PLCSIM V5.4；
-
.NET Framework；
-
WinPcap；
-
Automation License Manager；
2、S7-PLCSIM Advanced的安裝
可以在西門子官網或者本文左下角【閱讀原文】下載該軟件。
軟件的安裝很簡單，基本上通過單擊【下一步】就能順利安裝完成。
安裝完成后，會生成一個虛擬的網卡：Siemens PLCSIM Virtual Ethernet Adapter，并在桌面生成軟件的快捷方式；
3、S7-PLCSIM Advanced的運行及設置
以管理員權限運行S7-PLCSIM Advanced V3.0，如下圖所示：
設置如下：
-
在線訪問(Online Access)選擇【PLCSIM Virtual Eth. Adapter】；
-
TCP/IP通信方式選擇【以太網】；
-
創建一個新的S7-1500實例，名稱為：founderchip_S1500；
-
IP地址：192.168.0.2；
-
子網掩碼：255.255.255.0；

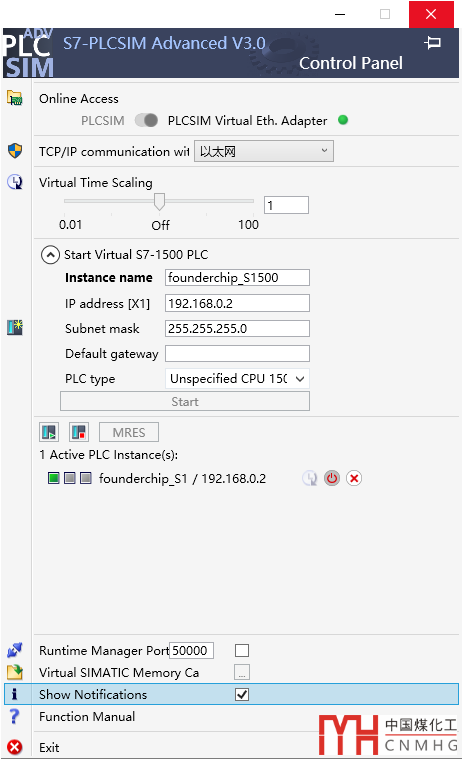

啟動PLC實例，如下圖所示：
4、使用S7-PLCSIM Advanced測試SCL代碼

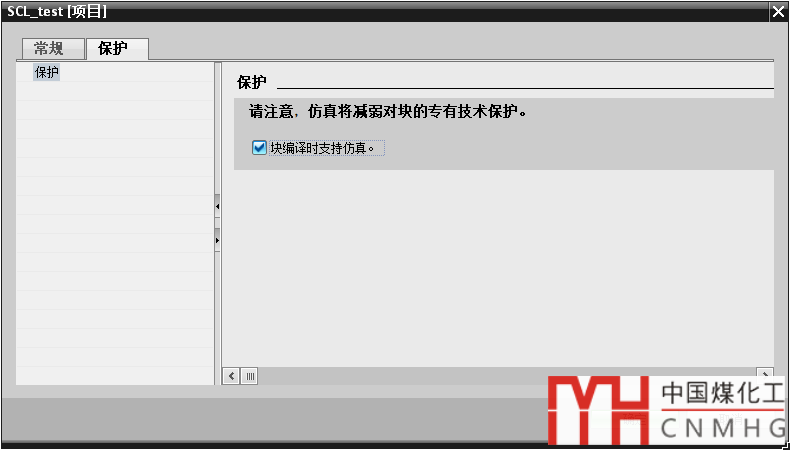

我們將上一篇文章(西門子SCL編程實例-創建基于循環中斷的定時器)的示例代碼下載到虛擬的PLC控制器中。下載之前要在項目的【屬性】頁面【保護】選項卡中勾選【塊編譯時支持仿真】，如下圖所示：
重新編譯整個項目，設置PLC的X1端口IP地址為：192.168.0.2，
單擊下載按鈕，在彈出的對話框中選擇PG/PC接口為：Siemens PLCSIM Virtual Ethernet Adapter，如下圖所示：

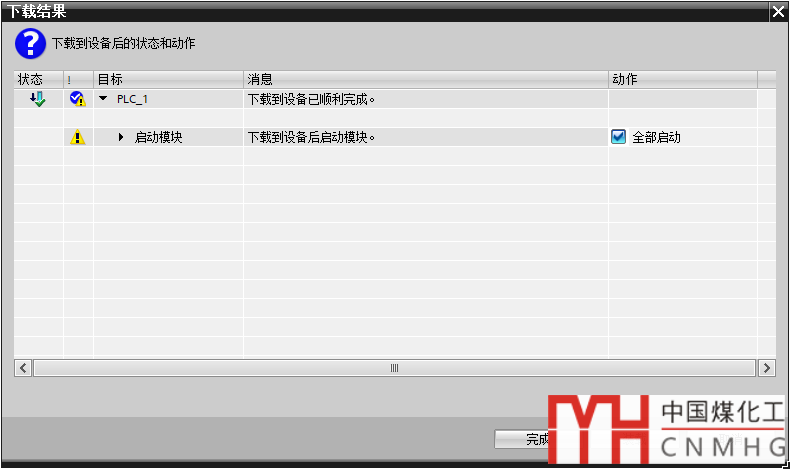

下載完成后啟動PLC，如下圖所示
創建監控表，修改myTimer1的設定時間為100，即10s，如下圖所示：

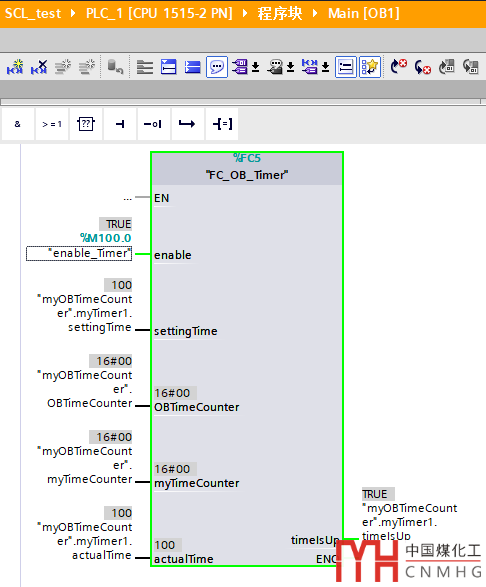

程序運行過程及結果請看下面的圖片：
好了，關于S7-PLCSIM Advanced軟件就先介紹到這里。點擊【閱讀原文】可以查看下載鏈接。
