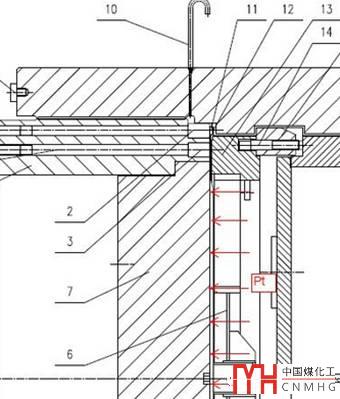

螺紋鎖緊環蓋板凸肩有AB兩種計算方法，分別都經過實踐檢驗，但是兩者原理以及計算的結果相差非常大，對于大直徑，A法經常為B法的2~4倍。

某S院采用A法

原理：將蓋板凸肩當做周邊簡支的圓平板，按照?qǐng)A平板公式計算。

a-a截面彎曲應力計算公式：

某L院采用B法

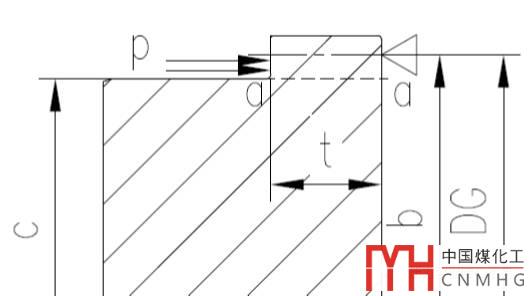

原理： 將蓋板凸肩當做懸臂梁，按照懸臂梁公式計算（見右圖）

a-a截面彎曲應力計算公式：

那么B法是否合理呢？為了驗證其假設是否合適，分別計算受均布載荷的環形載荷，有限元接觸分析，GB150.3類似結構算例等方法，分析如下：

采用受均布載荷的環形載荷計算

結論：C結果數量級與B法相似

a-a截面彎曲應力計算公式

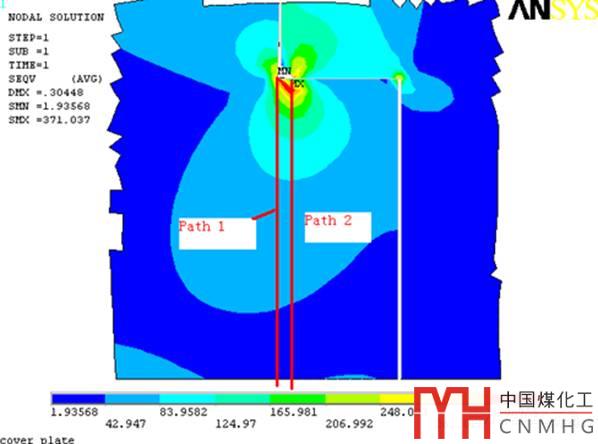

采用有限元接觸分析

結論：Ansys接觸分析，其結果與B法相吻合

采用GB150平蓋的計算

結論：GB150.3-2011 C.7.4平蓋的計算，與B法計算模型及公式一致

a-a截面彎曲應力計算公式

對比B法公式

是不是形式完全一樣？

結論：

方法A不考慮中間較厚T部分對其支撐作用，結果保守，按其取值肯定正確，只是保守度是否合適有待商榷。方法B由于簡支圓平板在最大應力在中心，邊緣處應力值非常低，故將其邊緣T處當做剛件處理。為了驗證其假設是否合適，分別通過受均布載荷的環形載荷，有限元接觸分析，GB150.3類似結構算例等方法進行論證。通過比較上述的各種假設、計算方法及結果，可以得到A法保守，但是保守程度過大，B法精度合適于工程設計。

采用B法設計，并參照GB150.3將當量應力σoa控制在0.7[σ]t。

當遇到非標件設計時，應當綜合考慮不同公式計算模型的適用范圍，使用條件及隱含條件。采用不同假設，不同工具分別驗證，不可冒進也不可過度保守，兼顧安全性和經濟性。
