緣起

很久以前，公司接到一個日本項目，設備按照ASME設計，由于公司只有一個點，為了效率，我負責所有設備的計算書。

計算完成后，將設備厚度計算完成后把尺寸都標寫給設計人員。

項目中的設備都是一些臥式的不銹鋼的罐，內壓不高，負壓為全真空，基本上都是6mm~8mm。通過選擇合適的加強圈，將壁厚和補強控制到最節省。

設備非常多，為了方便，將很多一樣的管口進行了合并處理。

計算完成后，經過校審，將圖紙計算書發給業主做審批。

很多朋友能夠理解，為了項目進度，制造單位很多項目是設計和采購施工同步的，不會等到設計完全結束了再采購材料，特別是主材料-筒體，封頭。周期比較長，所以要先行。

所以在發給業主同時，制造工藝將圖紙的主體材料做了先行件，先進行訂貨，雖然有適當?shù)娘L(fēng)險，一般來說主體材料的計算不會有什么問題，總體來說問題不大。

問題來了

過了兩周，業主的圖紙計算書批復意見返回來了。其中計算書有一條：

管口按照業主的位置和方位要分開建

將管口按照實際位置建立后，發現兩個完全一樣的人孔，一個計算能夠通過，一個計算不合格。

嚇得一身冷汗，板材已經訂貨了，這個設備304材料，計算需要的厚度7.9mm,實際采購的8mm，補強圈已經用到最大，如果要加厚筒體，那將會造成非常大的損失。

原因

檢查了一下計算書，原來因?yàn)榻Y(jié)構的原因，一開始加強圈放在設備中心，后來中心有接管，所以3m長的筒體，加強圈放在離左端焊縫1400mm處。

合并接管時，人孔都放在1400mm段，此段的筒體計算厚度小，筒體能夠提供的額外補強多，所以計算合格。

在1600長的這段，筒體計算厚度大，筒體能夠提供的額外補強少，所以計算不合格了。

比如舉個例子：

DN3000的筒體，一段1400，一段1600，采用常溫的304材料，其1400段需要7.58厚，1600段需要7.92厚。

補救措施

出現這個問題的設備有很多，在改成實際位置后，如果不合格，一般通過一些補救措施解決：

1. 補強圈加厚，加寬。

2. 是否可以適當調整加強圈的位置，或者增加一個加強圈。

盡量不要因?yàn)檠a(bǔ)強不合格而整體加厚。

總結

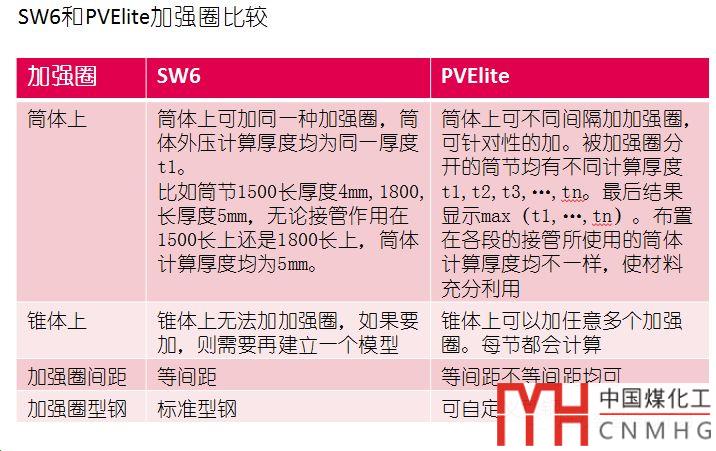

在SW6的計算中，我們經常將接管進行合并計算，比如塔設備，或者換熱器的進出口。因?yàn)镾W6的外壓計算用的是最大的長度，所以我們只要保證加強圈間距小于最大外壓計算長度，就不會出現這個問題。

而PVElite是建立在實際位置上，每個筒節都是單獨計算的，所以管口合并后，可能會出現各種問題，特別是加強圈移動后，可能發現擦邊而過的計算不合格了。

所以一定要合并的話，應該合并到保守位置。
