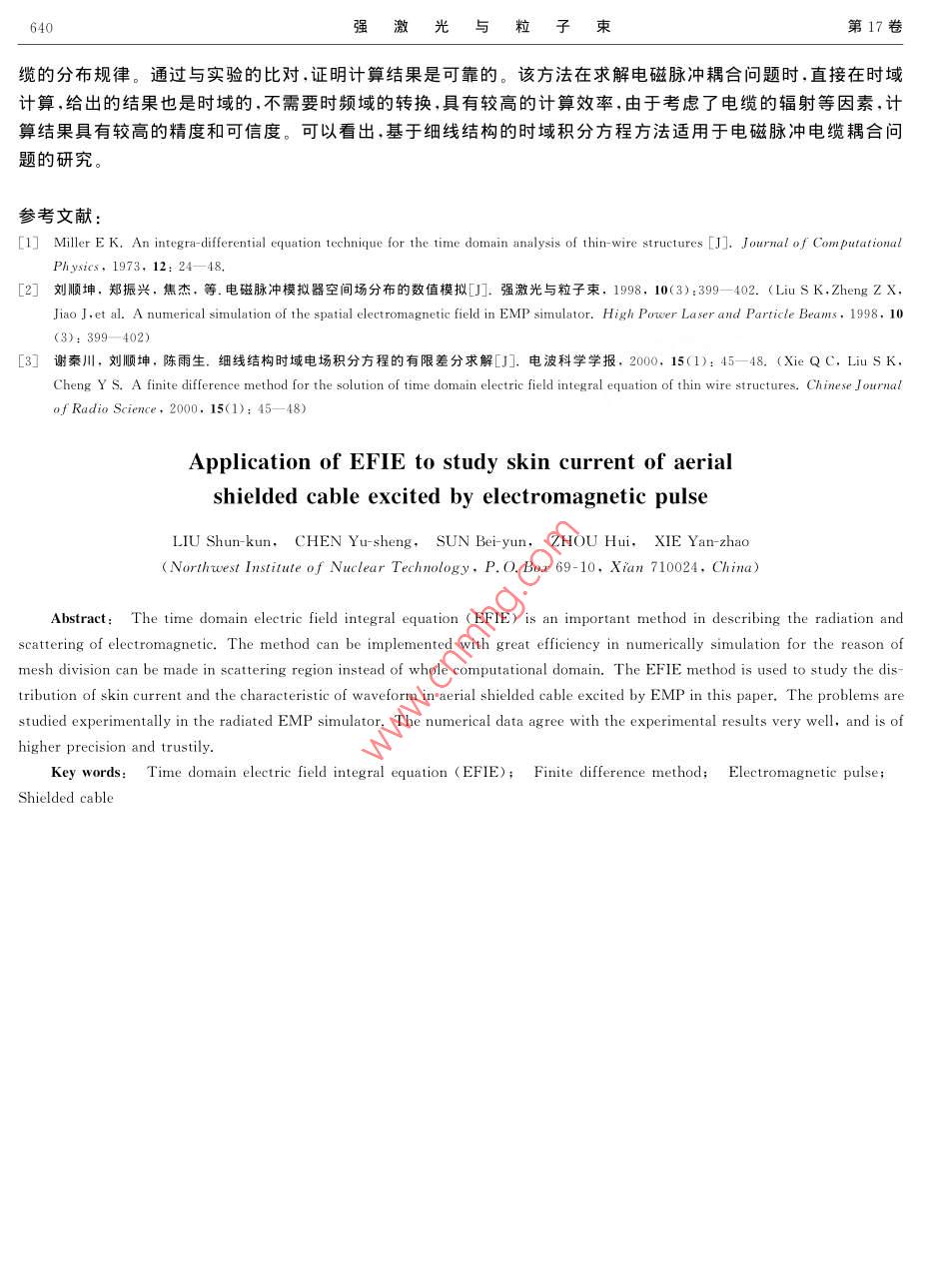

第17卷第4期強激光與粒子束Vol. 17. No 42005年4月HIGH POWER LASER AND PARTICLE BEAMSApr.,2005文章編號:1001-4322(2005)04-0637-04時域電場積分方程在求解架空屏蔽電纜蒙皮電流中的應用劉順坤,陳雨生,孫蓓云,周輝,謝彥召(西北核技術研究所,陜西西安710024)摘要:時域電場積分方程是研究電磁輻射及散射等問題的重要方程。在數值計算中,該方程方法只需將散射體進行剖分,而不必將剖分推至整個計算域內進行,計算效率較高。將時域電場積分方程方法引入到磁脈沖作用下架高屏蔽電纜蒙皮電流的計算中,硏究了電纜的蒙皮感應電流分布及波形特征。通過與輻射波電磁脈沖模擬器的實驗結果的比對,證明了數值結果的可靠性。關鍵詞:時域積分方程;有限差分;電磁脈沖;屏蔽電纜中圖分類號:O441文獻標識碼:A研究電磁脈沖對架高狀態屏蔽電纜的耦合特性旳意義在于,此種狀態是耦合最為嚴重的情況。電磁脈沖對架高電纜的耦合特性,對于電纜抗電磁脈沖耦合防護具有重要指導意乂。時堿電場積分方程是研究電磁輻射及散射等問題的重要方程,尤其在處理細線結構時具有較高旳計算效率,這緣于使用該方法只需將散射體進行剖分,而不必將剖分推至整個計算域內進行。相對于電磁脈沖最高頻率的波長及電纜的長度,電纜的線徑要小得多,在采用時域數值方法求解電纜蒙皮電流時,可以將電纜作為細線處理,采用時域電場積分方程方法求解電纜上的蒙皮電流分布。時域電場積分方程的求解一般采用時域矩量法,通過展開函數(基函數)及實驗函數(權函數)的構造,求得散射體上電流的分布,進而求解散射體(輻射體)旳散射(輻射)特性。由于電場時域積分方程旳核具有高階的奇異性,因此,采用矩量法求解時其展開函數不但在時間上不能采用脈沖函數,而且在空間上也不應采用脈沖函數。為使方程能應用到有急劇彎曲的結構,還要求采用具有非零導數的函數。這使得時域電場積分方程的矩量法求解相當繁瑣。此外,矩量法求解時堿電場積分方程還涉及結構矩陣的求解,當剖分單元過多時算法的時序推進穩定性不能得到保證。這些原因限制了時域電場積分方程的應用為此提岀了一種有限差分求解時域電場積分方程的方法。首先推出了適合有限差分求解的積分方程形式,進而對該方程進行差分求解。該求解方法不需引入展開函數,直接對未知電流的時間、空間微分進行差分離散,進而時間推進求解。這樣避免了時域矩量法引入展開函數及實驗函數的繁瑣,同時也避免了求解大型結構矩陣。因?yàn)榉匠痰暮藘H包含一階奇異性,所以數值穩定性相對較好。1數值模擬方法的建立3由線電流I(r,t')、電荷密度p(r,t')產生的散射場可以推出適合有限差分求解的細線時域電場積分方程的另外一種形式deAmC2-1(,)I(rt')/s d(1)有限差分求解的時域電場積分方程推導如下。令F(r,)=s·F(r,t)=s·(r,t')/sds,HaI(r,G(r, t)H(r,t')/sds,得4TSOE (r t)2? F(r,t)+CasaG(rt)式中:r,表示場項,r,表示源項,且滿足t'=t-r-r'|/c;s,s分別代表源點和場點處的切向單位矢量;s代表源點到場點的距離強激光與粒子束第17卷構造細線的偏置網格,將細線分為(m+1)小段,各段長度均為△l,均勻時間間隔為Δt。電流I(0)=I(m1)=0,這相應于在末端的邊界條件。對矢量(算子)I(r,t),WG(r,t),F(r,)等,在空間取樣于各小段中心;而標量H(r,t),G(r,t)的空間取樣位置則相對于前者向前或向后半網格當r=r;,t=tn,以中心差分代替對t的二階偏導,并將積分以求和近似,得4(aE)式中s;·F1m=F"=Fx+F;Fm=∑1(r,t)k=m(S+0.5),H2(6)式中:k
