圖中有時會出現完全重合或部分重合對對象，出現的原因有很多種，這些重合的線不僅會增加圖形的數據量，有時還會對圖形的創建和編輯產生影響，因此最好將這些重合的線處理掉。

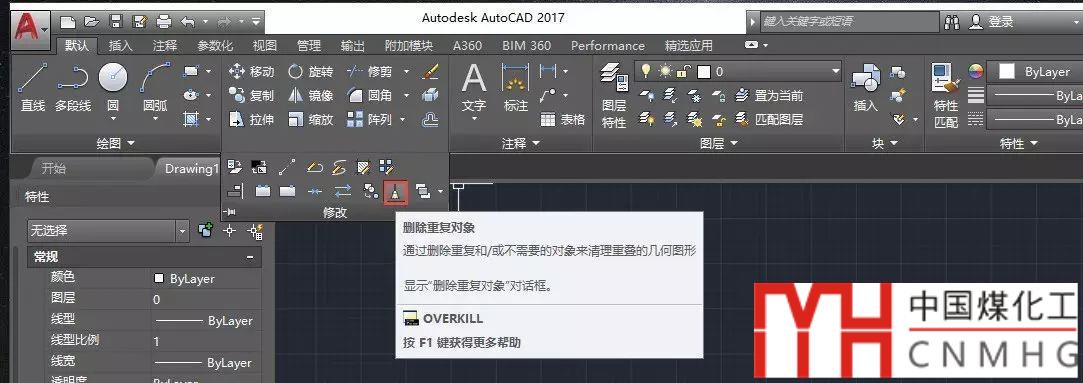

在AUTOCAD和浩辰CAD這些CAD中很早就有這樣的功能，叫消除重線或刪除重復對象，命令是OVERKILL，不知道是不是用這個功能人比較多，到了AUTOCAD高版本，這個命令反而變成了常規功能中，我們在修改菜單和面板中都能找到它，如下圖所示。

這個功能也許叫消除重合對象更準確，因為它不僅可以處理重合的直線、圓、多段線等線性對象，還可以處理完全重疊的圖塊、文字、標注、面域等其他各類對象。此外，消除也并不是簡單的刪除，不僅需要對圖形的圖層、顏色、線型等相關屬性進行判斷，而且可以對于部分重疊的二維和三維多段線、圓及圓弧、直線重合的部分進行刪除或連接的功能。利用此功能不僅可以清除圖紙中的冗余圖形，而且可以避免由于圖形重疊引起的編輯、打印等相關問題。

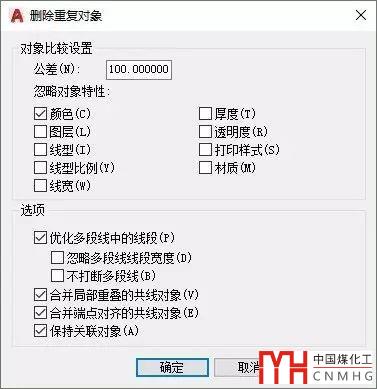

消除重復對象的操作很簡單，執行命令后，框選要處理的圖形就可以了，但關鍵是選項的設置。在刪除和合并重復對象時，通常只有特性相同的對象才會被合并，但我們也可以選擇忽略顏色、圖層、線型等特性，將不同顏色、圖層但重合的圖形刪除或進行合并。

一般情況下我們可以采用默認設置進行合并，但如果有特殊需要時，就可以設置相應的選項。

我們先來看看消除重合對象的幾種常用的應用場景。

一、刪除完全重合的對象

兩個或多個完全相同的對象如果完全重合，通常只需要保留一個，其他的對象顯然是多余的，會被直接刪除。我們以圖塊為例來看一下，如下圖所示。

二、消除重合的圓弧

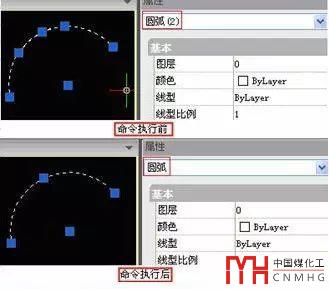

如果兩段半徑和圓心相同的圓弧部分重合，多段線編輯命令也無法對這兩條圓弧進行連接處理，消除重線功能就可以將這兩條線段合并成一段完整的圓弧，對于部分重合的直線也可以進行類似處理。如下圖所示。

三、消除多段線的重合部分

當直線、圓弧、多段線與其他多段線部分重合時，軟件可以通過分解、合并進行重新組合，消除重合部分。如下圖所示。

為了對效果看得更清楚，圖中給直線和圓弧設置了不同的顏色，在執行消除重現命令時，只需勾選“忽略顏色”，就可以進行消除重現的處理。從處理結果可以看出，直線和圓弧與多段線部分重合部分被刪除，并且被合并到多段線中，完全重合的圓弧被直接刪除。

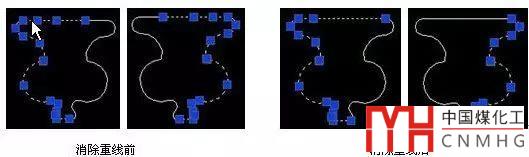

多段線與多段線部分重合時，軟件也會對多段線重新進行組合，消除重合部分。如下圖所示。

上圖中我先繪制了其中一條多段線，然后用鏡像生成了另一半，由于開始沒有以對稱軸為起點畫線，導致鏡像后兩條多段線部分重合，在這種情況如果想將兩條多段線連接成封閉的多段線、生成面域甚至創建三維模型，如果沒有消除重線命令，需要通過手動調整夾點的方式或畫輔助線后進行修剪等操作將重合部分消除，現在就簡單多了。

軟件還提供了公差（有些版本叫模糊距離），對于非重合但離得非常近的對象也可以進行消除重線的處理。比如兩條線距離10就被視為重合對象的話，我們可以將公差設置得比他大一些，比如12或15。

兩個對象被判斷為重合時，會刪除哪個對象呢？

昨天有一位朋友就在信息上問了我類似的問題，說有兩條平行線，當公差距離設置得比兩條線的間距大時，其中一條線被刪除，但有時刪除的是上面的線，有時是下面的線，請問有什么規律？說實話，以前我也沒有研究過這樣的細節，所以昨天只是根據我的猜測回答了他。今天我實際試了下，發現這個是跟圖形順序有關系的，圖形前置的被保留，圖形后置的被刪除。默認狀態下后創建的圖形在上面，先創建的圖形在下面，也就是說，如果不手動調整圖形順序的話，先創建的圖形會被刪除。

如果繪圖非常規范，沒有誤操作，可以避免或減少重合現象的發生。由于很多設計師的操作頻率相當快，實際繪圖過程中重合現象會時常發生，當出現下列現象，如：線修剪一次時看上去未被修剪或只修剪了一部分、兩條線連在一起的線用Pedit命令無法連接、封閉線無法生成面域等時，不妨檢查一下是否有重合現象發生，如果是的話，不妨試試消除重線的功能。
