這幾天已經有兩個人問過這個問題了，就是圖紙中多個區域的填充是一個整體，現在想把它們分開，怎么辦？如下圖所示。

在上面的截圖中有三個相互獨立的封閉區域，由于在創建填充的時候?qū)⑷齻€區域一起選中了，因此只生成了一個填充對象，現在想調整這些區域的位置或刪除其中一個區域怎么辦呢？

每日一貼——CAD填充需要了解的重點問題之三（邊界篇）

雖說利用關聯的邊界線或者填充的夾點，調整填充的位置并不困難，刪除其中一個區域也可以通過選中填充后刪除邊界，如下圖所示。

雖然可以編輯，但總歸沒有把他們變成獨立的填充對象操作方便。很多人以為用炸開X可以將他們分解，可是發現一炸開，這些填充就變成了分散的線條了，不再是填充了。

其實，關于怎么分解的這個問題我在很久之前就發過文章，只是可能看到文章標題沒想到是這個問題的答案。

CAD填充對話框中"創建獨立的圖案填充"是什么意思？

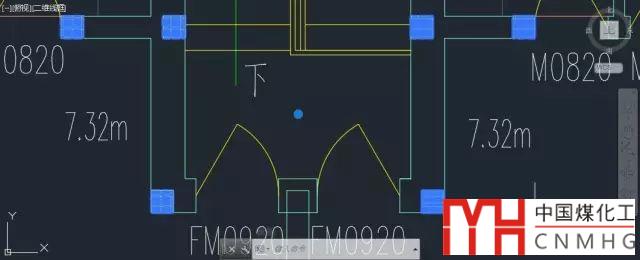

當你一次性選擇多個區域進行填充時，比如我們有一張建筑圖，需要對圖中的柱子進行填充，可以一次性選擇所有柱子一起填充，如果不勾選“創建獨立的圖案填充”，創建的就是一個填充對象，如下圖所示。

這樣的好處是：這些填充可以一次被選中，可以一起調整填充圖案、比例，也可以一起刪除。

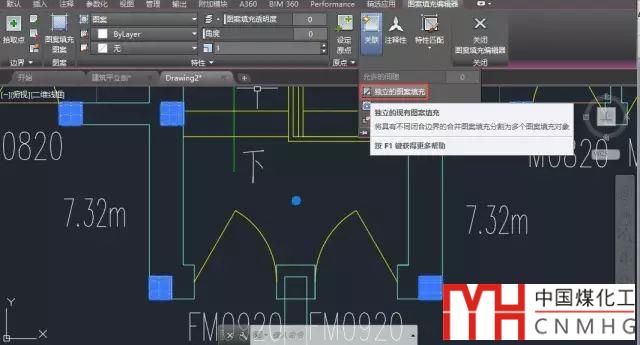

要想再將這些填充變成獨立的填充，需要雙擊填充進行編輯，在填充面板或?qū)υ捒蛑姓业?ldquo;創建獨立的圖案填充”選項，勾選此選項，如下圖所示。

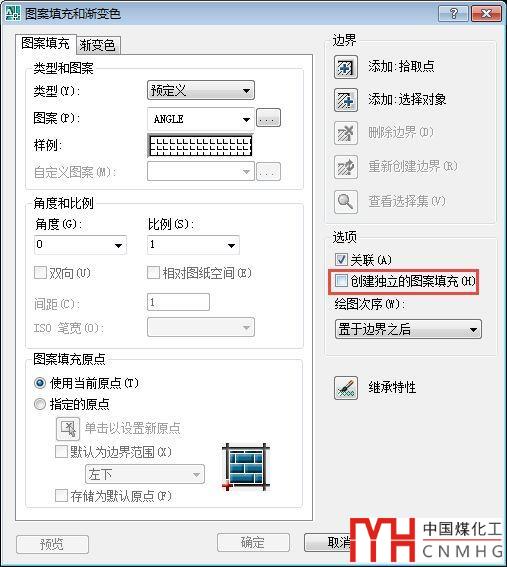

如果你用的是CAD低版本，在填充對話框中更容易找到這個選項，如下圖所示。

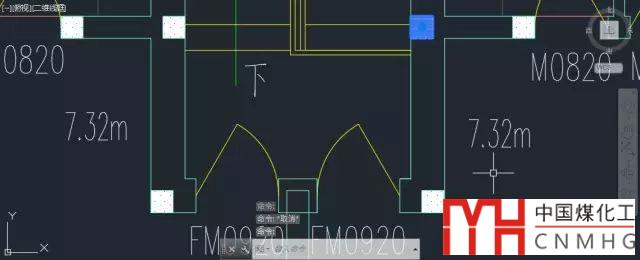

選擇了此選項后，這些柱子的填充都分開了，可以分別選中后移動、刪除了， 如下圖所示。

當需要對多個區域同時進行填充時，一次將所有區域選中進行填充，操作比較簡單。如果對于后續編輯處理來說填充作為一個整體比較方便，就采用默認選項，如果這些填充分開對于后續編輯有利，就勾選“創建獨立的填充圖案”。

如果創建時是整體，可以通過編輯再轉換成獨立的填充圖案，但如果一旦變成獨立的填充圖案，就沒辦法再他們再變成一個整體了，除非重新填充。

還有網友問了類似的問題，但原因卻不相同，是因?yàn)閳D中的多個填充被做成了圖塊或組，如果是圖塊就需要用分解X命令，如果是組就需要用分解組UNGROUP的命令來進行分解了。

CAD分解（炸開的）相關命令

每日一貼--CAD分解（炸開X）需要了解的知識

每日一貼——CAD中組（GROUP）的使用技巧和相關問題

以上技巧適用于AUTOCAD和浩辰CAD等類似CAD軟件。
