昨天有網友在群里問將圖框以外部參照的形式插入到圖紙中，其他圖紙都正常，但有一張圖紙插入后尺寸卻特別小，是怎么回事。其實這個問題并不復雜，只是單位的問題，之前在博客里發過類似文章，在信息介紹CAD單位相關的文章里也介紹過類似問題，但大家可能通過現象找不到相關的答案，不妨重新將這片文章整理一下發到信息上。

每日一貼——CAD的單位設置相關問題和功能

不同單位的CAD圖紙在合并時是如何處理的？

怎么把CAD圖紙的單位從毫米改成米？

之前有網友在博客上問過類似的問題：有兩張圖，將一張圖復制（CTRL+V），再另一張圖中粘貼到原坐標（pasteorig），兩張圖可以很好匹配，但將一張圖以外部參照的方式插入另一張圖卻發現圖形無法匹配。如果是這種情況，那肯定是單位的問題。

為什么兩張圖單位不同，復制粘貼沒事，插入外部參照就有問題了呢？這跟CAD內部的處理機制有關系，在介紹單位的相關文章已經介紹過了，因為CAD的單位UNITS對話框中設置的是插入時的縮放單位，當一張圖以圖塊或外部參照插入到另一張圖時，就會根據單位來確定是否轉換。

---提示：下面是廣告，不是本文圖片！---

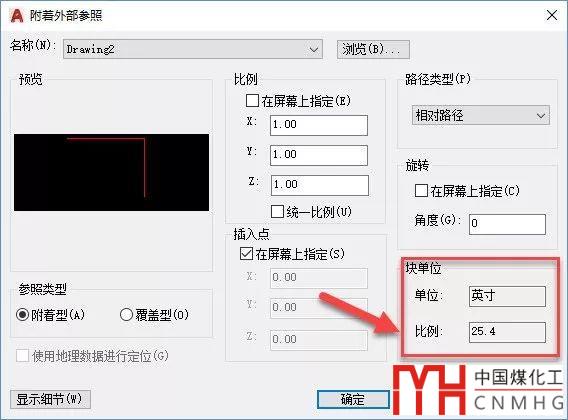

從一張圖將圖形復制粘貼到另一張圖時，CAD會忽略單位，比如從一張單位為英寸圖中復制一個半徑為10的圓到一張單位為毫米的圖中，圓的半徑仍是10，也就是說變成了10毫米。但在插入外部參照的時候，CAD應為考慮到存在不同單位圖紙參照的問題，在插入外部參照的時候會考慮單位，其實注意看對話框，就能發現這個問題，如下圖所示。

圖中告訴我們插入的外部參照圖紙的單位是英寸，因為當前圖紙單位是毫米，所以插入的圖形會放大25.4倍。

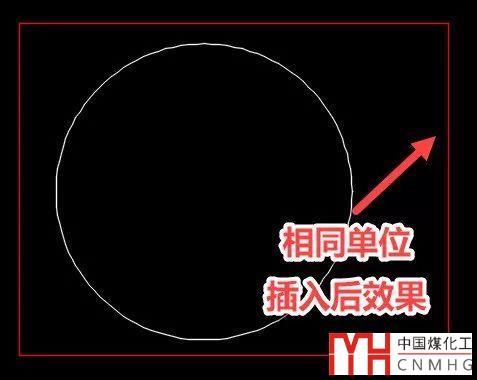

假設單位正常插入外部參照效果如下：

單位不匹配外部參照的效果可能會這樣：

不僅外部參照圖形被放大，如果外部參照圖形圖形并不在原點處，外部參照圖形按比例偏離插入點或靠近插入點。

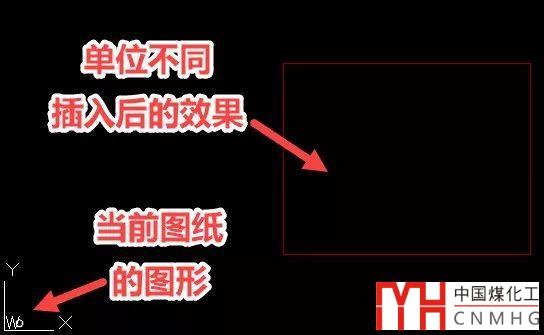

如果當前圖紙單位是英寸，插入的外部參照圖紙的單位是毫米，插入圖形就會被縮小25.4倍，就會是下圖所示的效果。

如果遇到類似問題，首先輸入UNITS命令檢查一下兩張圖的單位，將兩張圖的單位設置成一樣的就好了。

因為CAD中單位UN設置對于單張圖來說沒有什么影響，在復制粘貼時單位不同也看不出來，所以我們經常會忽略單位的設置。如果插入圖塊或外部參照時發現圖紙尺寸有變化，就檢查和調整一下單位設置就好了。

以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。
