不知從哪個版本開始，在AUTOCAD圖形窗口的右上角出現了一個標有東南西北的方塊，利用他可以調整視圖，如下圖所示。

從字面的意思應該翻譯成視圖方塊，在AUTOCAD中文版甚至都沒有翻譯，如果我們要繪制三維圖形，利用他來切換視圖確實很方便，而且我們很清楚地知道現在視圖的情況。

但大多數AUTOCAD的使用者繪制的都是二維圖紙，因此很少將圖形調整其他視圖，因此很多人希望把他關掉，之前我也沒怎么關注，最近發現有不少人問這方面的問題，因此決定將關閉的方法跟大家分享一下。

這個工具其實分為兩部分，一是上面用于調整視圖方向的方塊，一個是下面用于調整坐標系的下拉菜單。在選項對話框中，針對不同視覺樣式設置了空間是否顯示的參數，之所以有不少人找不到選項，是因為這個選項不在“顯示”選項卡中，而是在選項OP對話框的“三維建模”選項卡中，如下圖所示。

這里除了設置ViewCube和UCS圖標在二維現況模式或其他視覺模式是否顯示的選項外，下面還有一個顯示視口控件的選項是用于控制是否在視圖左上角顯示視圖和著色方式的。

這些選項也可以直接設置變量值或用命令來開關VIEWCUBE。

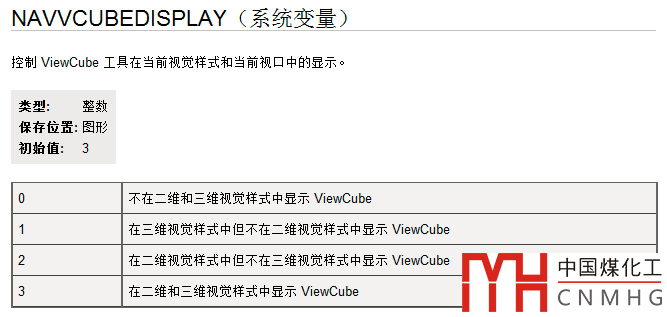

變量名是：NAVVCUBEDISPLAY，變量名有點長，NAV是導航單詞的簡寫，VCUBE是VIEWCUBE的簡寫，DISPLAY是顯示，英文好的話也不難記。變量可以設置為0、1、2、3，分別對應上圖中設置VIEWCUBE的兩個選項都不勾選，勾選一個和都勾選的幾種狀態，具體對應情況如下。

命令名是NAVVCUBE，輸出此命令后回車，輸入ON回車就是開，輸入OFF回車就可以關掉VIEWCUBE和UCS圖標，還是輸入S選項開設置。

其實AUTOCAD圖形窗口右側還會顯示一個導航欄，不過那個直接可以單擊頂部的小叉子直接關掉，所以沒有人問。

以上技巧只適用于有上述控件的AUTOCAD版本。
