前幾天有網友在群里問了一個問題：他用天正軟件，無論是畫墻體還是普通的直線、圓都是灰色的，這是怎么回事？

當時我決定有點奇怪，還以為是他的天正改了什么設置，讓他只啟動AUTOCAD看一下，結果還是如此。圖紙發過來后才發現原來原因這么簡單，只是因?yàn)樗漠?dāng)前顏色設置成了8號色，如下圖所示。

什么是當前顏色？什么情況下會修改當前顏色呢？

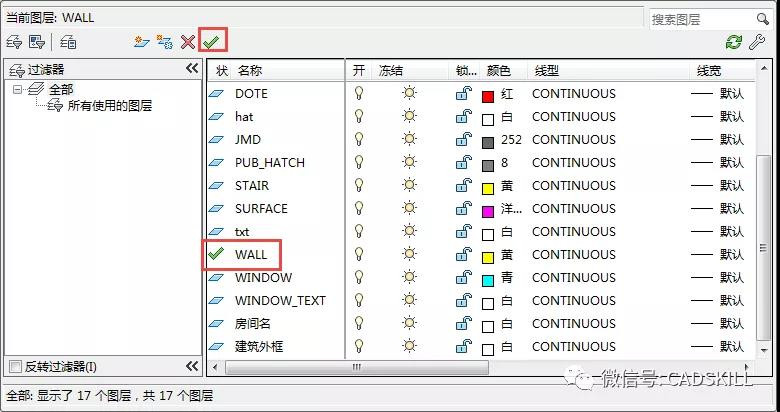

大家都知道繪圖的時候需要設置當前圖層，以保證圖像畫到自己需要的圖層上。因?yàn)樵趫D層管理器里有一個非常的明顯的當前層的標記，而且還提供了設置當前層的命令，如下圖所示。

其實CAD的圖層、各種特性、各種樣式都可以設置當前值（CURRENT），比如寫文字的時候需要設置當前文字樣式，標注時需要設置當前標注樣式，畫多線是需要設置當前多線樣式等等。但對于顏色、線型、線寬等這些屬性的當前值的設置大家卻不太關注，通常是繪制對象后再去調整他們特性。

其實顏色、線型、線寬等也可以設置當前值。如果我們?cè)跊](méi)有選擇任何圖形的狀態下在工具欄或特性面板中修改了這些特性值，就是設置了這些特性的當前值，后面繪制的圖形就會直接使用這些特性，如下圖所示。

上面是最有可能修改當前顏色或線型、線寬設置的兩種方式，當然還可以用其他方式來修改當前顏色或其他特性的設置，比如直接輸入COLOR命令，在彈出的顏色對話框中選擇一種顏色，也是設置當前顏色。

估計大家平時沒有關注選擇對象和不選擇對象調整這些特性的區別，大家不妨試一下就會發現。如果選擇對象后特性面板和工具欄顯示的是選定對象的顏色，如果此時修改顏色，選定對象的顏色會變，如果這時使用繪圖命令畫新的圖形，顏色值會切換回設置的當前顏色（如果沒有改過，默認值應該是Bylayer隨層）。如果在沒有選擇對象的情況下修改成了固定的顏色，無論如何切換圖層，新繪制的圖形都會使用這個顏色。

關于當前值的設置

如果我們連續繪制的圖形需要使用某個固定的顏色、線型、線寬，可以修改顏色和這些的特性的當前值，但畫完這些圖形后最好記得將這些值恢復成默認值：Bylayer隨層。

樣式和特性的當前設置方式各不形同，因此樣式或特性當前值設置相關的問題不少。新建的文字樣式、標注樣式、多線樣式、多重引線樣式、表格樣式等通常就會作為當前樣式，但新加載的線型并不會作為當前線型，因此經常有人問：我加載了一個虛線的線型，為什么畫出來還是實線？有一些大家不太關注的特性設置同樣會給大家造成困擾，比如厚度和透明度，之前也遇到過有人問為什么畫出來的是線，但切換到軸測視圖后發現都是三維的、有厚度，還有人問為什么新畫出來的線都非常淺，原來是不小心設置了透明度的當前值。

我們可以關注一下圖形有哪些特性，默認值是多少，這樣遇到類似的問題后，如果明確知道那個特性，比如顏色有問題，直接檢查一下顏色設置就好了，如果不清楚，就可以在特性面板里檢查一下對象的各項特性，很容易就可以找到問題出在哪兒了。為什么我畫的CAD圖形有厚度？如何設置CAD圖形的厚度？
CAD中的當前圖層、當前樣式的當前是什么意思？如何切換？
為什么有時虛線顯示為實線？線型比例應該怎么設置？

這些樣式、特性的當前值其實都是記錄在一些變量里的，并且跟圖紙一起保存，下次打開圖紙，還可以繼續使用這些設置，比如記錄當前層的變量是CLAYER，記錄當前顏色的變量CECOLOR，當前線型CELTYPE，當前線型比例CELTSCALE，當前線寬CELWEIGHT等等。

圖紙中保存的變量不僅僅包括這些樣式、常規特性的當前值，還有一些對象的特殊特性或命令的默認值，例如多段線寬度PLINEWID、文字高度TEXTSIZE、圓角半徑FILLETRAD等等。
