OriginPro上下兩層不同類型的三維圖

時間：2020-06-11 來源：網絡 瀏覽：

在推了 OriginPro：上下兩層的三維瀑布圖【數據繪圖】和 OriginPro：上中下三層的三維瀑布圖【數據繪圖】后，又出難題了：能不能繪制上下兩層不同類型的三維圖？

繪圖思路

使用三維軌跡圖（3D Trajectory），通過New 3D Plot來構造兩個平面（生成Matrix類型數據）或者通過三維圖形中的Plane工具，增加一個坐標平面。
通過修改圖形類型，來實現上下兩層不同類型的三維圖。

數據的格式為XYZC XYZC類型，第一列表示的X的取值范圍，按曲線依次重復；第二列為Y的取值；第三列為z的取值，第四列為輔助列，取值和第二列，即Y值，的規律一致，用于控制每組曲線的顏色。

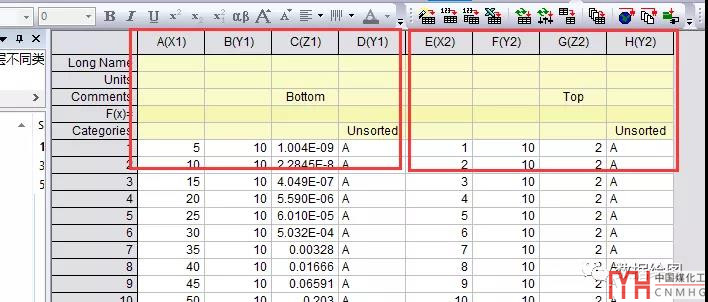

上下兩層的數據按左右順序擺放。

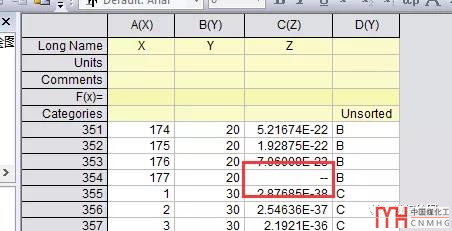

為了讓三維軌跡圖（3D Trajectory）不連接在一起，也要在每條曲線數據的最后添加--。

底層三維條形圖：按住CTRL鍵，選中下層的XYZ，繪制三維條形圖（3D Bar）。
- 雙擊圖形，打開Plot Properties對話框，切換到Pattern頁面，設置條形圖的顏色。
上層三維軌跡圖：使用F12快捷鍵打開Layer Contents對話框，將上層數據添加到當前圖層中。
- 雙擊圖形，打開Plot Properties對話框，將剛添加的圖形的格式改為三維軌跡圖（3D Trajectory）。
- 并將其格式設置為Line，具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】。
添加額外的“坐標平面”：具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】。
坐標軸格式：具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】。
旋轉視角：具體方法參見OriginPro：上中下三層的三維瀑布圖【數據繪圖】。
