有網友問上圖中標注樣式管理器中說明文字：yq75+全局比例=1是什么意思？

這位網友還真細心，關注到這個細節，這里簡單講解一下。標注樣式管理器就是選中的標注樣式跟當前標注樣式的參數差異。

當前標注樣式：CAD中有的當前圖層、當前文字樣式、當前標注樣式，新創建的圖形會放置到當前層，新創建的標注會使用當前標注樣式。

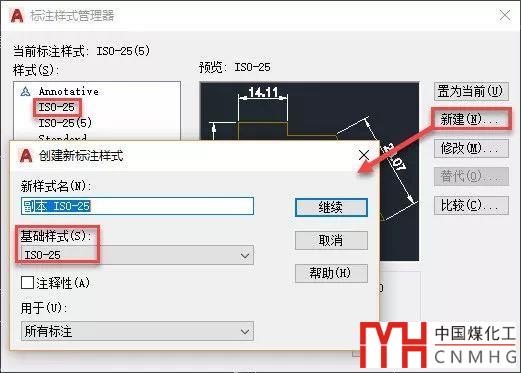

一張圖紙中標注樣式的設置應該是類似的，通常只需要根據圖形設置標注特征比例，在創建新標注樣式的時候通常會以選定的標注為基礎，如下圖所示。

然后會根據需要修改標注特征比例或其他參數，這樣兩個樣式就有了差別。

用戶圖中當前標注樣式是yq75，yq75的標注特征比例是75，而yq1樣式的標注特征比例是1，因此說明就會顯示上面的狀態。

假如以ISO-25為基礎創建新的標注樣式后，將標注特征比例改成5，將測量單位比例設置為0.5，說明文字就會顯示如下圖所示。

如果標注樣式都是我們設置的，每個樣式修改了哪些參數很清楚，如果拿到別人的圖紙，通過這個說明可以很快知道兩種標注樣式的差異。
