雖然大多數行業的圖紙是單色打印的，但大多數圖紙卻是花花綠綠的，設置了很多顏色，CAD圖紙為什么要設置顏色呢？設置顏色時應該注意什么問題呢？

CAD中顏色的作用主要有兩個：

一、通過顏色區分不同類型的圖形

將圖形設置成不同顏色，可以讓我們更輕松地識別不同類型的圖形。我們可以將圖層設置成不同顏色，然后將圖形放在不同圖層，也可以直接給圖形設置顏色。

比較一下一張圖紙設置成單色和彩色的效果，如下圖所示。

二、控制打印輸出的顏色和線寬

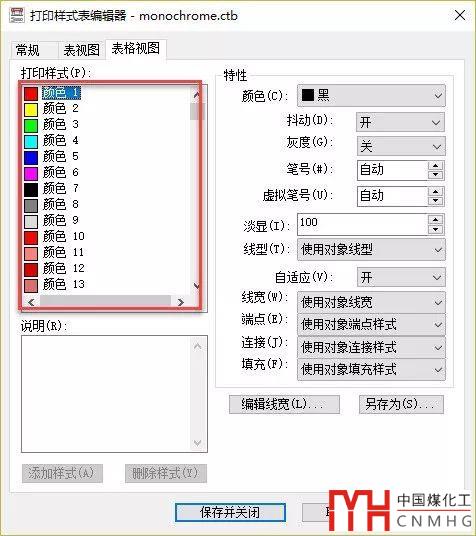

在CAD中是通過打印樣式來控制圖形打印的顏色、線寬等其他屬性，而大家常用的是顏色相關的打印樣式文件（*.CTB），CTB文件是根據圖形的255種索引顏色來設置的，如下圖所示。

CAD打印樣式表如何設置？CTB和STB有何區別？

上面是CAD中顏色的兩個主要作用，如果圖紙只是黑白打印，線寬的設置不會超過7種，一般用1-7號色就夠了。

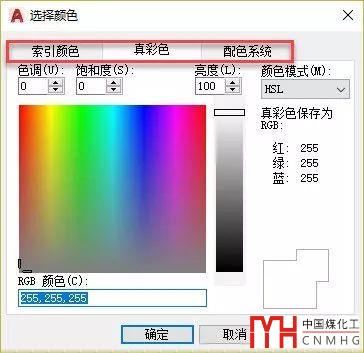

但CAD廣泛應用于不同行業，還有很多CAD圖紙需要彩色打印，設計人員會用更豐富的顏色讓圖紙更美觀，或者顏色會用來表現實物的顏色，因此我們不僅看到一些圖紙不僅使用很多顏色，有些圖紙還用了漸變色填充，正因為圖紙，CAD不僅只提供255種索引色，還有24位的真彩色，還有一些專業平面設計軟件用到十余種的配色系統，如下圖所示。

但大家需要注意的是：

如果只打印黑白圖紙，且想利用CTB打印樣式來控制打印效果，就不要使用真彩色！

因為CTB打印樣式表不處理真彩色的圖形。

之前有不少人因為使用真彩色導致出現了下面的問題，看看你是否遇到過：

1、使用黑白的打印樣式表Monochrome.ctb，有的線打印出來還是彩色的。

2、圖形沒有放到不打印圖層上，圖形卻沒有打印出來，因為用了真彩色的【255,255，255】。

索引色的1號色和真彩色的【255,255,255】雖然在圖紙中都顯示為白色，但1號色默認會打印成黑色，而真彩色的【255,255,255】仍會打印成白色，白紙上的白色當然看不到了。

CAD中為什么有些圖形能顯示，卻打印不出來
