之前發過很多打印相關的文章，包括介紹打印的基本操作，打印樣式表的編輯和使用；打印顏色、線寬的設置方法等，但打印對話框中的那些“打印選項”我卻很少關注，今天有網友遇到了線寬打印不出來的問題，后來發現跟其中一個選項有關，看來有必要跟大家介紹一下這些選項，如下圖所示。

每日一貼——CAD打印的基本操作和重要的注意事項

CAD打印樣式表如何設置？CTB和STB有何區別？

每日一貼——CAD中如何設置線寬的顯示和打印？

在CAD打印時怎么設置打印輸出的顏色？

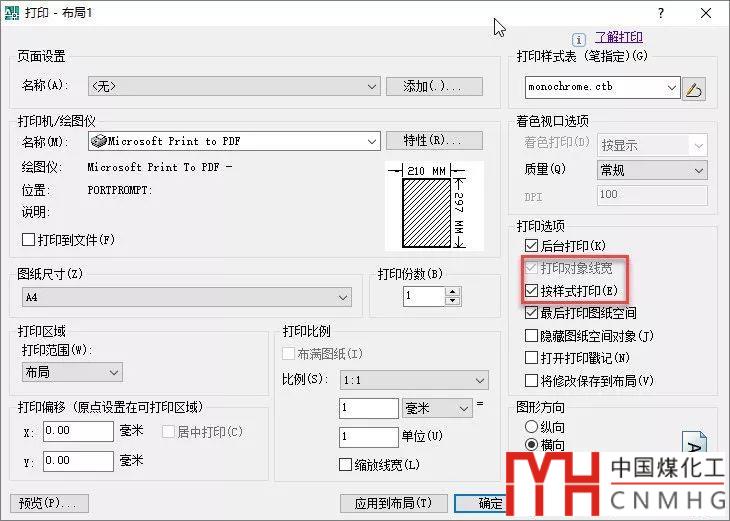

對比了一下AUTOCAD 2018和AUTOCAD 2007的打印選項，我發現選項基本相同，只是2018多了一個“使用透明度打印”。雖然選項相同，但操作方式卻有一些變化，比如網友今天提到的“打印對象線寬”選項在2018版和“按樣式打印”可以分開單獨設置，但在低版本中勾選了“按樣式打印”后“打印對象線寬”就會變灰無法設置，比如在2007版只要勾選“按樣式打印”，“打印對象線寬”就會變灰并自動勾選，如下圖所示。

但那位網友不知道用的是哪個版本，“按樣式打印”勾選時“打印對象線寬”選項變灰無法設置，但可以是不勾選狀態，所以就導致設置的線寬打印不出來的問題，但還無法修改設置，必須先取消勾選“按樣式打印”，勾選上“打印對象線寬”，再勾選“按樣式打印”。

雖然各版本操作方式略有不同，不過這些選項的作用基本沒有變，這里就簡單給大家介紹一下。

后臺打印

所謂后臺打印就是不顯示打印過程，打印的過程在后臺進行，不用等打印結束就可以繼續在CAD里進行其他操作。

打印對象線寬

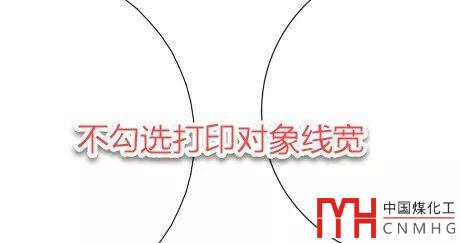

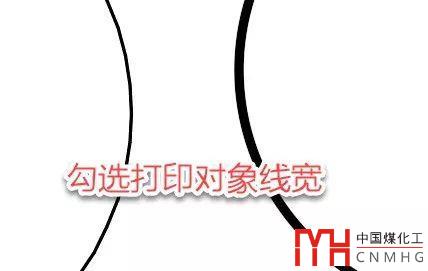

勾選此選項時，圖形或圖層設置的線寬才能正常打印，否則設置成不同線寬的圖形都會按相同的線寬進行打印。此選項即使不被激活處于變灰狀態也是起作用的，要打印線寬也必須勾選。如果需要修改這個選項的作用

按樣式打印

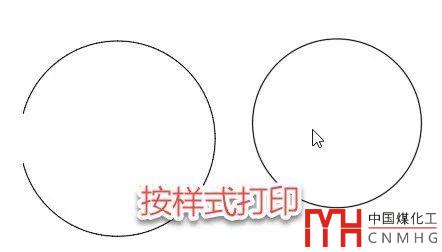

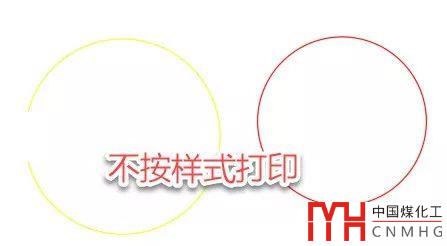

在CAD通常都使用打印樣式表CTB或STB來設置打印輸出的顏色、線寬以及其他參數，所以默認是勾選按樣式打印的，但有時也可以設置不按打印樣式打印。

如果圖形設置了視覺樣式并按著色方式打印的話，打印樣式就不起作用了，之前的文章里介紹過。

為什么CAD模型用隱藏視覺樣式無法打印成黑白線條？

透明度打印

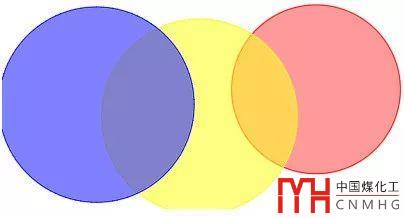

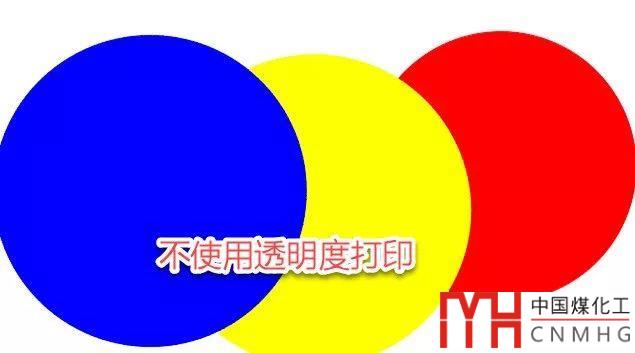

在CAD后期版本增加了透明度的設置，當圖形在相互遮擋的時候，可以設置透明度，雖然設置了透明度，但默認在打印時是不使用透明度的，如下入所示。

如果勾選使用透明度打印，效果如下圖所示。

每日一貼——如何讓重疊的CAD圖形都顯示？設置透明度

但在CAD低版本中透明度處理得不太好，在復雜的透明填充會出現以下分割線，前幾天就有網友遇到了這樣的問題。在高版本中這種問題就不存在了。

最后打印圖紙空間

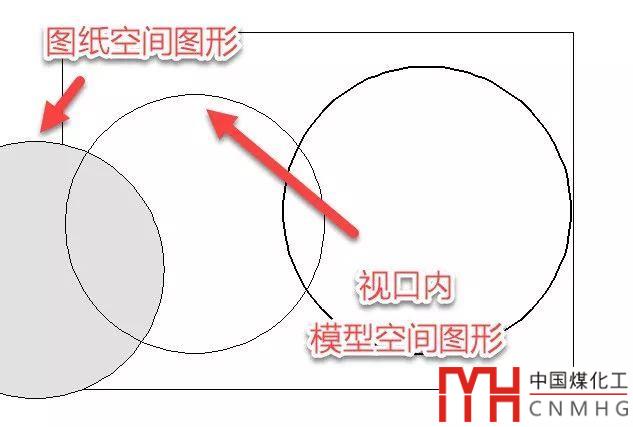

這個選項只在布局中才能被激活，如果布局中在圖紙空間利用填充或其他圖形遮擋了視口的一部分，默認情況下，由于先打印圖紙空間的圖形，后打印視口內模型空間的圖形，會發現打印后沒有得到遮擋效果，如下圖所示。

如果勾選“最后打印圖紙空間”，先打印模型空間，后打印圖紙空間，就不會出現圖紙空間圖形被視口內圖形遮擋的情況了，如下圖所示。

隱藏圖紙空間對象

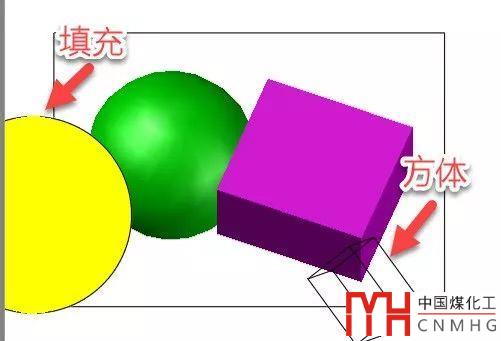

在布局的視口里可以設置成各種視覺樣式，然后打印的時候按照顯示打印。視口外的圖紙空間雖說相當于一個二維空間，無法進行三維環繞，因?yàn)闊o(wú)法設置視覺樣式，但卻是可以繪制三維模型的。常規狀態下，圖紙空間的圖形只能按照常規的二維線框方式打印，如下圖所示。

如果勾選“隱藏圖紙空間對象”，圖紙空間的圖形就會按照消隱模式打印，視口內的圖形仍會按照設置的視覺樣式打印，如下圖所示。

消隱模式下，填充消失了，方體被遮擋的邊界也不在打印。

這種消隱效果只在打印預覽里才能看到，在視圖中不顯示。

打開打印戳記

估計不少人遇到教育版圖紙打印是會帶水印的問題，其實那就是一種打印戳記。我們也可以根據自己的需要設置要在圖紙上的打印的戳記，可以是打印設備、打印日期、打印比例等信息，也可以是公司名稱等自定義的字段，如下圖所示。

如果有設置打印戳記的需要，可以自己研究一下相關的選項，這里就不再詳細介紹了。

如何去除CAD圖紙的教育版戳記？

將修改保存到布局

如果勾選了此選項，單擊“確定”按鈕打印時，修改的打印選項就會保存到當前布局的頁面設置中，下次打印的時候就會自動使用上次打印的參數。這里的布局包括模型空間，但一個布局只能保存一個默認的頁面設置。

如果不勾選此選項，需要點“應用到布局”，才能打印的頁面設置保存到當前圖紙中。

CAD布局中如何保存打印設置？布局中如何顯示打印樣式？

之前沒關注這些“打印選項”，只是建議大家使用默認設置就好，但如果不了解這些選項的作用，一旦遇到跟這些選項相關的問題就不知道如何解決了。這里只是用非常簡單的圖形給大家展示了一下效果，大家可以找一張自己的圖紙，依次看一下各選項的作用，可以進一步加深印象。
