摘要：輸入坐標、捕捉柵格可以保證精確作圖，但有時圖中我們需要利用圖中已有圖形的一些特征點，例如端點、中點、交點等來繪圖，這些點的坐標未知，也不在柵格點上，但利用CAD的對象捕捉功能卻可以輕松地將圖形定位到這些特征點上。對象捕捉是CAD繪圖中使用最多的一種輔助繪圖工具，掌握對象捕捉的設置和使用對初學者來說非常重要。

前面直線練習中我們通過輸入坐標和選項畫了一個三角形，假設我們要再畫一條直線連接三角形的右下角和對邊的中點。右下角點之前已經輸入過坐標，我們不想再重復輸入坐標了；而對邊中點的坐標不是通過簡單計算就能得到的，因此不可能用坐標輸入的方式去定位。那我們就看看對象捕捉是如何工作的吧！

1、 確認底部狀態欄的對象捕捉按鈕已經被按下，如下圖所示。

將光標停留在對象捕捉按鈕上，可以看到提示信息：對象捕捉（F3），說明按F3可以快速打開和關閉對象捕捉。

2、 輸入L，回車，執行直線命令。

3、 將光標移動到三角形右下角附近，當光標靠近時，可以看到出現一個綠色的方框，如下圖所示。

4、 在出現綠色方框的時候單擊，直線的第一點就被準確地定位到兩條直線的端點位置。

5、 將光標移動到對邊的中間位置，此時會出現一個綠色三角形，并會提示中點，如下圖所示。

6、 出現綠三角的時候單擊，確定直線的第二點。

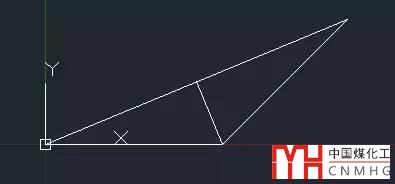

7、 按空格或回車，結束直線繪制，如下圖所示。

通過上面的練習，不用我解釋也應該清楚什么是對象捕捉了吧。而且當我們需要捕捉圖形不同特征點，而且這些點靠得比較近時，為了讓我們更清楚捕捉到點是什么，不僅不同特征點使用了不同的標記，而且還會彈出文字提示，告訴我們捕捉到的是什么點。

下面我們來看看那CAD到底可以捕捉哪些特征點，我們?cè)趺锤鶕?jù)需要來設置捕捉點。

將光標移動到對象捕捉按鈕上，單擊鼠標右鍵，會打開“草圖設置”對話框，并自動顯示“對象捕捉”選項卡，如下圖所示。

默認狀態下，端點、中點、交點幾種最常用的選項夠勾選了，每個選項前是捕捉類型的標記樣式。除了這幾種以外，比較常用的還有圓心（中心）、垂足、切點。從上面的截圖我們可以看到CAD提供的捕捉方式有十幾種（上面是浩辰CAD2016的截圖，如果是AutoCAD，沒有距端點和等分點的捕捉），其實CAD提供的捕捉方式還不止對話框中顯示的這些，還有一些不常用的沒有放進來。上面提到的最常用的六種捕捉方式不用解釋，大家就可以理解，其他捕捉方式大家有興趣的話，可以自己試一試，也不是很復雜。

總結：為了提高操作效率，CAD提供了多種繪圖輔助工具，對象捕捉是使用頻率最高的工具，經過一段時間的學習和練習，我們很快就會熟悉對象捕捉的使用和設置。除了我們介紹的柵格捕捉、對象捕捉，在狀態欄還有一些其他輔助工具，如正交、極軸、極軸追蹤等，大家感興趣也可以看看，后面我們將結合其他繪圖命令給大家介紹。
