西門子SCL編程實例-創建基于循環中斷的定時器
本例程向大家介紹如何使用循環中斷組織塊創建一個定時器函數(FC)。與系統自帶的定時器相比，該定時器函數使用靈活方便，可根據需要反復調用。
本例程基于TIA博途V14創建，包括如下步驟：
1、創建一個自定義的數據類型：myOBTimer，包括三個元素：
-
settingTime，Int，定時器的設定時間；
-
actualTime，Int，定時器的實際運行時間；
-
timeIsUp，Bool，計時時間到；
如下圖所示：
2、創建全局?jǐn)?shù)據塊myOBTimeCounter，在其中添加三個元素：
-
OBTimeCounter，Byte，用于在循環中斷組織塊的計時值；
-
myTimeCounter，Byte，用于定時器函數FC_OB_Timer的計時值；
-
myTime1，myOBTimer(數據類型），定時器1的相關參數；
如下圖所示：
3、添加循環中斷組織塊OB30，將其中斷時間設置為100ms。在其中添加如下代碼：

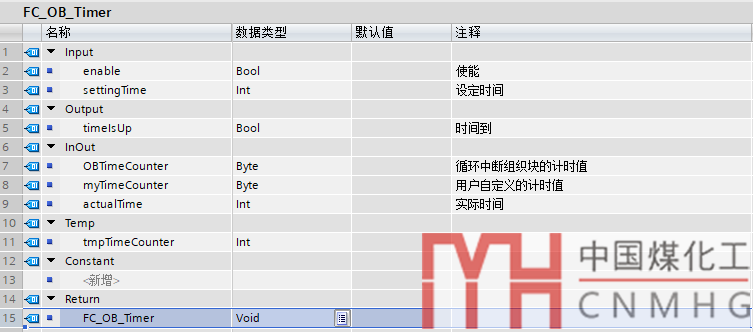

4、創建功能函數FC_OB_Timer,聲明變量如下圖所示：

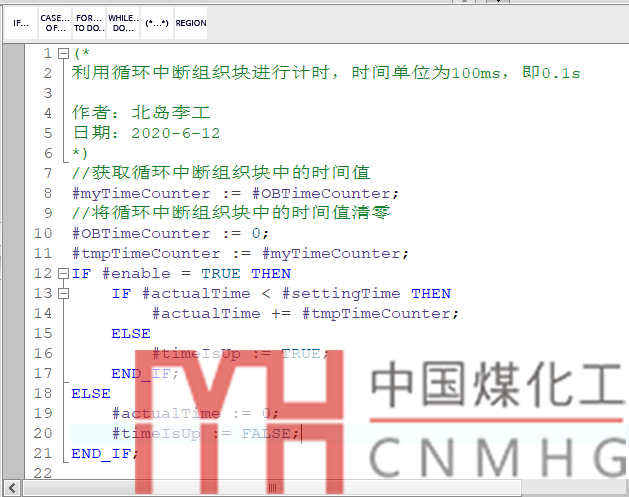

編寫代碼如下：
5、在OB1中調用FC_OB_Timer,代碼如下：
需要說明的是，該定時器的時基為100ms，所以設定時間要是原時間的10倍。比如，要定時3秒，定時器的設定時間settingTime要賦值30。
好了，關于基于循環中斷組織塊來創建定時器就先介紹到這里。
