自1985年頒布《自動噴水滅火系統設計規范》（GBJ 84-85）以來，后續的GB 50084-2001、GB 50084-2001(2005年版）以及最新的GB 50084-2017修訂版，都對配水管入口壓力做了要求，并在規范中列入了減壓孔板、節流管的計算公式及設置規定，如GB 50084-2017中8.0.7條規定：“配水管道的布置，應使配水管入口的壓力均衡。中、輕危險級場所中各配水管入口的壓力不宜大于0.40 MPa。”為滿足該條文要求，在過往及目前的設計中，特別是高層建筑中，在同一系統分區的低層部位水流指示器后都大量采用了減壓孔板減壓。目前最普遍的理解是，通過水流指示器后減壓孔板的設置，減少超壓值，將各配水管入口的壓力控制在0.40 MPa左右，可使各層或各防火分區配水管入口壓力更加均衡，以減少超過設計噴水強度的噴水量，節約自動噴水滅火系統用水量，使自動噴水滅火系統用水量滿足設計火災延續時間的要求，最終目的是提高滅火效能，更有利于火災的控制與撲滅。本文從自動噴水滅火系統基本設計參數、火災發生時自動噴水滅火系統實際運行工況分析入手，以及對有無設置減壓孔板情況下系統參數進行模擬計算分析后，對設置減壓孔板的作用及對滅火的影響、減壓孔板設置的必要性進行探討。下面僅討論自動噴水滅火系統減壓孔板設置對滅火的作用與影響及必要性，對是否通過優化系統管網設計、在滿足規范要求的情況下，適當減小系統的安全冗余度及配水管管徑，以換取設計更好的經濟性；以及設置減壓孔板后，是否會減小系統工作時對管網受力的影響及必要性不做討論。

（1）自動噴水滅火系統設置場所的火災危險等級是根據建筑用途、容納物品的火災負荷及室內空間條件等因素確定，而由不同的火災危險等級確定的噴水強度、作用面積等基本設計參數，是根據“大強度噴水有利于迅速控滅火和有利于縮小噴水作用面積”的試驗與經驗的總結，是安全性與經濟性平衡的結果。滅火曲線上噴水強度與作用面積的乘積即為系統的設計流量，也就是單位時間的供水能力。確定基本設計參數的目的，其實質是根據不同的火災危險等級，確定一個合適的設計流量，適當高于這個設計流量對控滅火顯然是有利的。

（2）對規范規定的自動噴水滅火系統噴水時間或火災延續時間，也是考慮到控滅火的安全性與經濟性，在保證一定的作用面積及噴水強度即設計流量下，保證系統連續供水的時間，其實質是對不同的火災危險等級，保證自動噴水滅火系統必須具有的最小用水總量。

（3）顯然，噴水強度、作用面積及火災延續時間是按不同的火災危險等級，根據火災試驗及以往滅火經驗，在保證一定的滅火成功率下，考慮系統的經濟性，經綜合平衡后人為確定的數據，僅是一個設計指標，與具體某次火災的系統噴水強度、作用面積、火災延續時間及火災實際所需的供水要求或自動噴水滅火系統實際作用面積、有效作用時間是兩個概念。自動噴水滅火系統的有效作用時間還和火災蔓延速度與實際作用面積有關，如果設計作用面積為160 ㎡，設計火災延續時間為1 h，在可能出現的比較極端的情況下，比如一場短時間，例如半小時內快速蔓延至300 ㎡或更大面積的火災，由于系統供水能力的限制，系統噴水強度將大大小于設計噴水強度或火災曲線上的有效噴水強度，此時的噴淋用水必然是低效能的，只要條件允許，應該在更早的時間內將盡可能多的噴淋用水供至實際火災作用面積內。在設計作用面積內已成功滅火的情形除外，后文將進行討論。

規范規定的相應火災危險等級下的噴水強度、作用面積是對最不利作用面積噴水強度的要求，對其他有利作用面積內，系統將具有更大供水能力或設計流量，即安全冗余度，對控滅火是有益的。

（4）“節約消防用水”是值得商榷的概念，既然設計流量及總用水量?jī)H是根據火災危險性、滅火安全性及經濟性確定的單位時間最小供水能力及總供水能力，在滅火系統有效的條件下，只要消防用水是作用在火災面積內的，在實際火災現場應該沒有“節約消防用水”的概念，火災發生時應盡快供應火災所需的用水量以盡可能達到更好的滅火效果，不應該為滿足人為設定的設計火災延續時間而減少火災現場所需的供水量。

（1）由于規范規定的作用面積并非火災發生時的實際蔓延面積，一場尚未得到有效控滅的火災，一定是從點到面、從小到大發展的，擴散速度一般也是由慢到快的過程。而設計作用面積也僅是火災蔓延過程中的一個時點；同樣，自動噴水滅火系統正常工作時，實際噴水強度也非設計噴水強度，由于管道阻力的變化，實際噴水強度變化一定是從大變小的過程。

（2）在最不利作用面積內，當實際火災面積由小到大蔓延時，火災面積內實際平均噴水強度將由大變小，當火災蔓延至設計作用面積時，實際噴水強度將近似于設計噴水強度，此后系統供水能力將不再明顯增加，當火災沒有得到有效控滅繼續蔓延時，實際作用面積大于設計作用面積，噴水強度將小于設計噴水強度。根據前面提到“大強度噴水有利于迅速控滅火和有利于縮小噴水作用面積”的原理，隨著火災的繼續蔓延，噴水強度將越來越小于設計噴水強度，自動噴水滅火系統用水的效能及作用將減小，火災控滅將更為困難。即以高噴水強度短時間無法控滅的火災，用低強度長時間是更難控滅。

（3）對非最不利作用面積，特別是同一系統分區的低層區域配水管入口壓力大于0.4 MPa，也就是通常認為需要設置減壓孔板的作用區域，噴頭噴水強度將大于最不利作用面積的噴水強度，在該區域內，由于供水泵在低揚程時能提供更大的供水量，在相同的火災面積下，系統將提供更大的實際平均噴水強度，或在滿足設計噴水強度下，提供更大的有效作用面積。例如根據《消防給水及消火栓系統技術規范》（GB 50974-2014）5.1.6條第6點“消防水泵出流量為設計流量150%時，其出口壓力不應小于設計工作壓力的65%”，當火災發生樓層與最不利作用面積樓層高差大于35%的水泵工作壓力加上因管道流量增加而增加的阻力損失時，噴淋泵能多提供50%的供水量，即火災面積蔓延至設計作用面積150%時，仍能近似保證設計噴水強度，或者是實際火災面積小于或接近設計作用面積時，實際是提高了噴水強度，有利于快速控火滅火。

這種系統的安全冗余度，顯然對控滅火是有益的，不應該在沒有任何經濟效益的情況下，人為通過限制系統的供水量來消除這種安全冗余度。

（4）由于設計噴水時間或火災延續時間是一個人為設定的數據，實際火災時間或蔓延速度與火災負荷及室內空間條件、自動噴水滅火系統設置的合理性及供水狀況、現場其他滅火設施及滅火進展有關。對某次特定的火災，在其他因素特定的情況下，實際火災蔓延時間（或達到設計作用面積的時間）僅與供水條件有關，與設計火災延續時間沒有必然聯系。例如設計火災延續時間為1 h，實際火災蔓延至作用面積的時間有可能是0.25 h、0.5 h、1 h或其他時間，需要做的是盡可能滿足火災現場供水量，直至判斷系統失效關閉系統或自動噴水滅火系統用水用完為止。因?yàn)殡S著噴頭不斷打開，說明火災沒有得到有效控滅，現場需要更大的用水量才能控滅火災，此時為滿足設計火災延續時間而人為的控制供水量或供水強度，并不能有效減少火災現場實際需要的用水量，由于供水強度的減小，反而使火災蔓延到更大的面積，需要更大的用水量才能控滅火災，也就相對降低了原有自動噴水滅火系統用水量的滅火效能。如果一場還沒有得到有效控滅的特定火災，火災30 min達到160 ㎡的設計作用面積，并繼續蔓延至200 ㎡或250 ㎡，不是盡量保持原有噴水強度，隨著火災的蔓延，在單位時間內盡快的供給更多自動噴水滅火系統用水；而是為了使系統達到1 h的噴水時間，在配水管口加設減壓孔板，使系統供水能力保持在作用面積160 ㎡的設計供水量，以這種方式來節約自動噴水滅火系統用水量，對控滅火是否有利，很值得探討。

所以，不應人為控制或減少自動噴水滅火系統供水量，把系統需要的高強度供水變成低強度及延長滅火時間供水?？梢栽O(shè)想，10 min高強度供水無法控滅的某次特定火災，很難按前10 min以1/2的供水強度，接下來的10 min還是以1/2的供水強度供水將其撲滅，除非火災現場已無可燃物或火災負荷。同樣，對自動噴水滅火系統，一場30 min內供水100 m³無法控滅的火災，不可能以前30 min供水50 m³，接下來的30 min再供水50 m³達到更好的滅火效果，因?yàn)樵诨馂?zāi)發生30 min時點上，供水50 m³的火災現場必定比供水100 m³的火災蔓延至更大面積，后50 m³的自動噴水滅火系統用水滅火效能將更低。

（5）另一個火災發生時不應人為控制自動噴水滅火系統供水能力的理由是，系統運行時只能通過自動噴水滅火系統泵出口壓力值，來判斷水泵流量及預估系統工況和系統運行情況，只要火災沒有得到有效控滅，由于無法深入火場，無法知道確切的實際火災作用面積、噴頭開啟數量、甚至無法知道自動噴水滅火系統是否在發揮有效作用。由于一般情況消防水池中消火栓用水與自動噴水滅火系統用水為合用水池，除了人為關閉自動噴水滅火系統泵外，在消防水池用水用完前，無法也沒必要識別或控制自動噴水滅火系統用水量，只要這些用水是作用在火災面積內的，都應該認為是有效的消防用水。除非消火栓用水與自動噴水滅火系統用水水池分隔，消防泵也無法區分水池中哪些是消火栓用水、哪些是自動噴水滅火系統用水，現場能做的只是讓市政管網或消防車等盡快、盡量多補充消防用水，當預判自動噴水滅火系統不起作用時，將自動噴水滅火系統泵關閉。

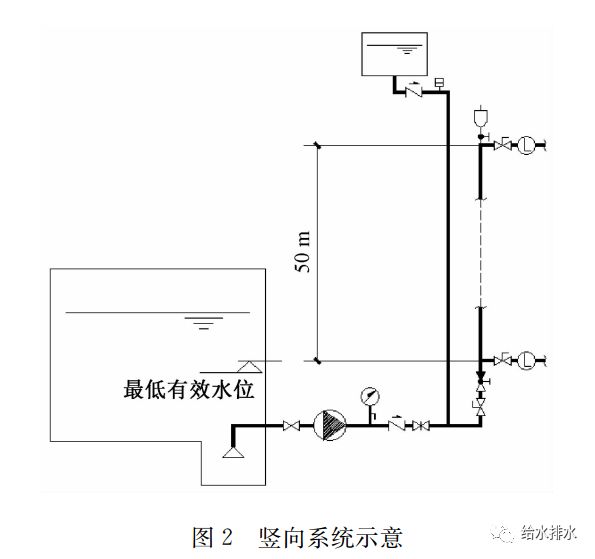

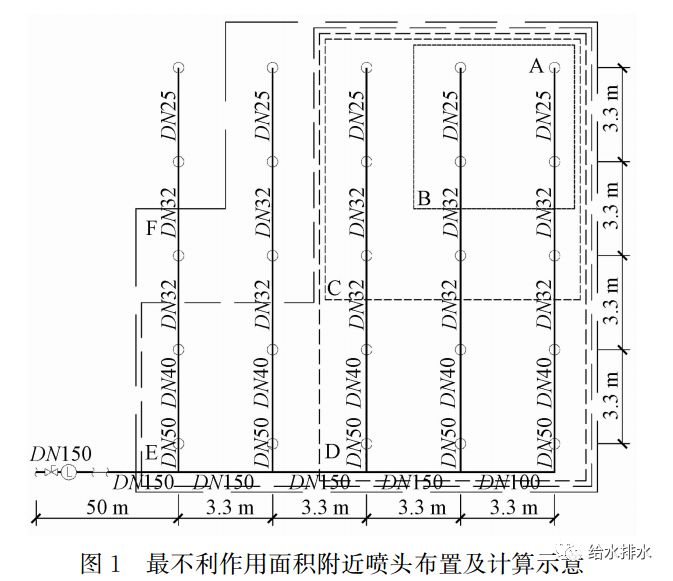

下面通過某建筑的自動噴水滅火系統運行的模擬，分析減壓孔板對系統的作用與影響。某建筑火災危險性為中危險級Ⅱ級，噴水強度8 L/(min·㎡)，設計作用面積160 ㎡，火災延續時間1 h。各層平面及自動噴水滅火系統布置相同，最高層與最低層噴頭位置及泵房水池最低水位高差皆為50 m，最不利作用面積附近噴頭布置及計算示意見圖1，豎向系統示意見圖2。

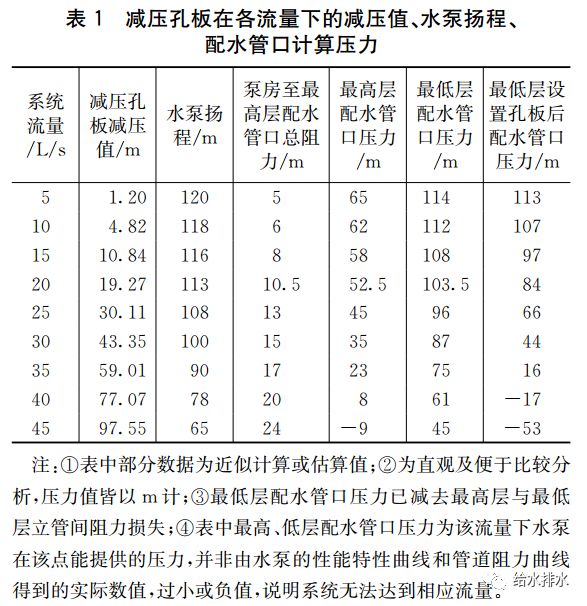

經計算，最高層配水管入口處壓力要求為0.35 MPa，選取水泵流量為30 L/s，自動噴水滅火系統總用水量為108 m³，自動噴水滅火系統泵揚程為100 m，零流量時揚程為120 m，流量45 L/s時揚程為65 m，最低層配水管入口計算壓力0.85 MPa，由于《消防給水及消火栓系統技術規范》規定系統工作壓力以水泵零流量壓力計，噴頭處最高壓力不應大于1.2 MPa，最低層噴頭工作壓力已到達1.2 MPa，為規范規定的最大值，該樓層為本建筑超壓值最大樓層。在最低層配水管入口設置DN150/Ø45減壓孔板，減壓孔板在各流量下的減壓值、各流量下的水泵揚程、配水管口計算壓力（非實際工況壓力）等數據見表1。

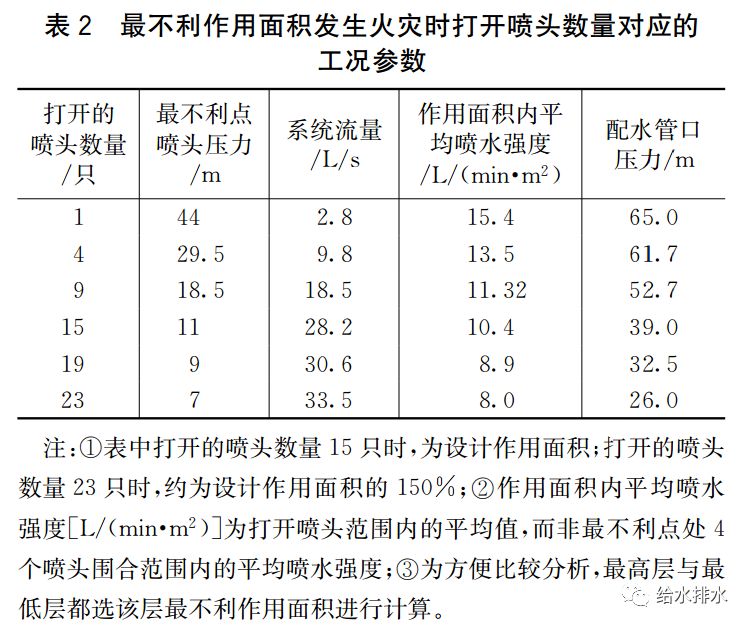

（1）當最不利作用面積發生火災，假設系統先打開最不利點噴頭A，隨著火災的蔓延，再逐步打開區域B（4只噴頭）、區域C（9只噴頭，面積約為設計作用面積的60%）、區域D（15只噴頭，為設計作用面積）、區域E（19只噴頭，面積約為設計作用面積的125%）、區域F（23只噴頭，面積約為設計作用面積的150%），實際工況下由水泵的性能特性曲線和管道阻力曲線得到的實際數值見表2。

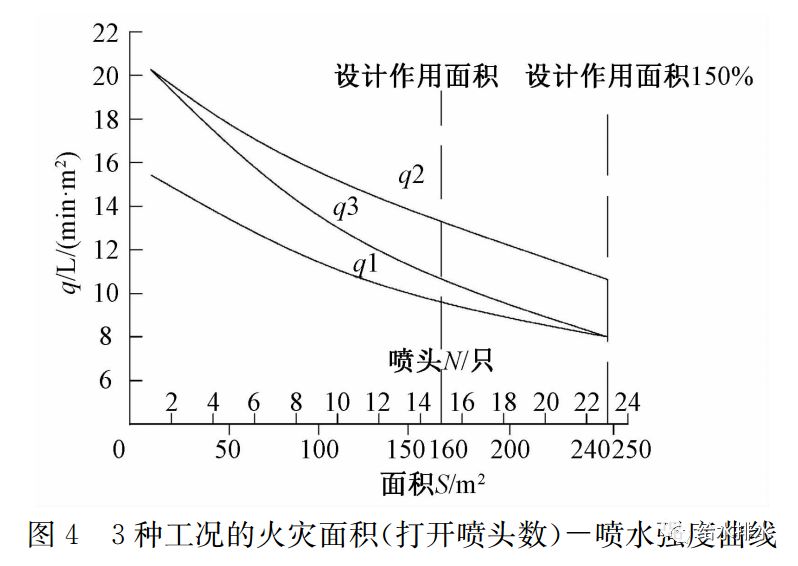

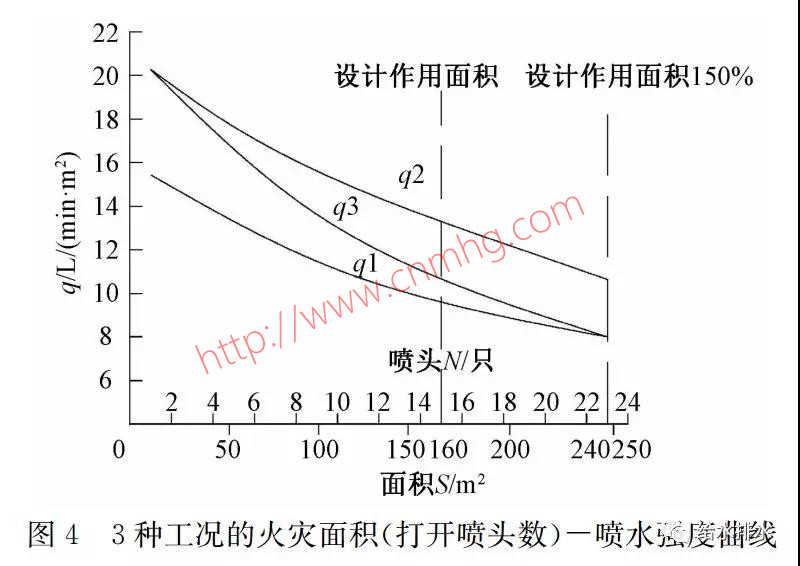

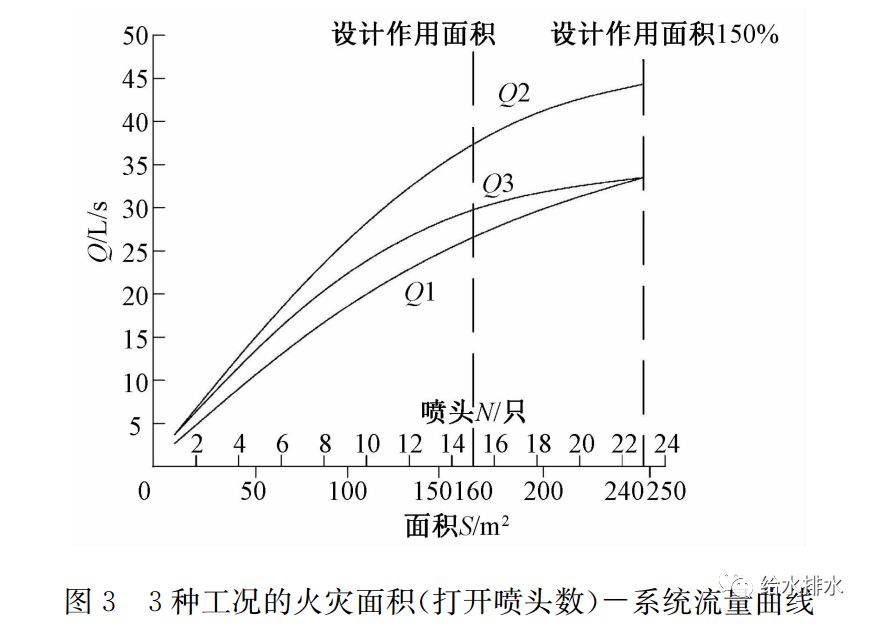

通過模擬計算，可以得到隨著火災面積的擴大，圖3中近似的火災面積（打開噴頭數）-系統流量曲線Q1，圖4中近似的火災面積（打開噴頭數）-噴水強度曲線q1。

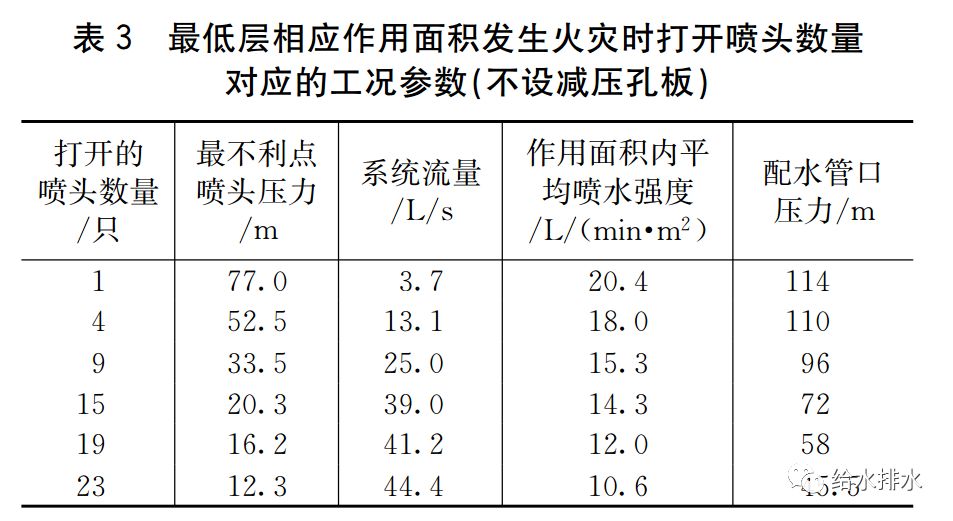

 （2）對最低層相應的作用面積，當沒有設置減壓孔板時，實際工況下由水泵的性能特性曲線和管道阻力曲線得到的實際數值見表3,可以得到圖3中近似的火災面積（打開噴頭數）-系統流量曲線Q2，圖4中近似的火災面積（打開噴頭數）-噴水強度曲線q2。

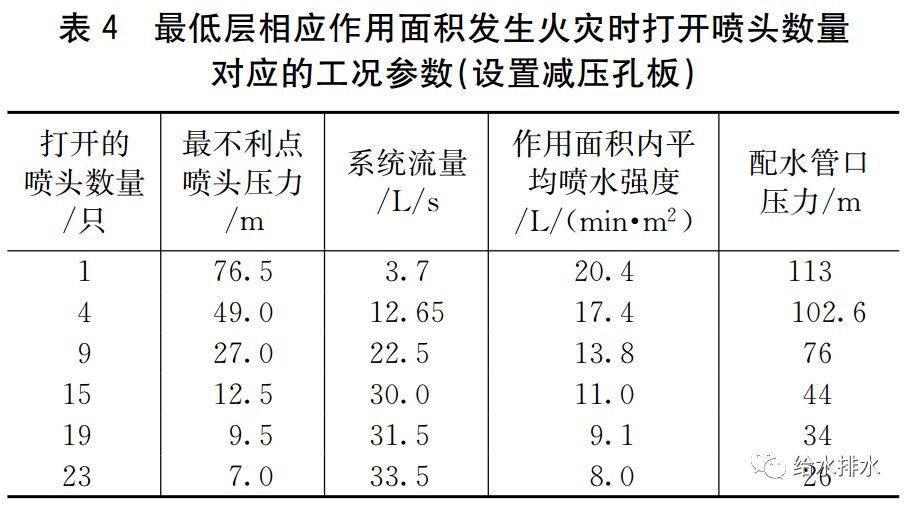

（3）對最低層相應的作用面積，當設置減壓孔板時，實際工況下由水泵的性能特性曲線和管道阻力曲線得到的實際數值見表4，可以得到圖3中近似的火災面積（打開噴頭數）-系統流量曲線Q3，圖4中近似的火災面積（打開噴頭數）-噴水強度曲線q3

根據上述計算及圖表，可以看到：在建筑最不利作用面積內，火災初期系統有比設計噴水強度大得多的實際噴水強度及噴頭流量，系統噴水強度將隨著火災面積的擴大而降低，系統流量隨火災面積的擴大而增大，當火災面積為設計作用面積時，系統作用面積內平均噴水強度為規范規定值的1.3倍，符合設計規律，當火災面積繼續擴大至設計作用面積的1.5倍時，由于管網阻力的增加及自動噴水滅火系統泵供水能力的限制，流量增加有限，噴水強度將隨火災面積的擴大呈近似反比例減小。

對最低層相應作用面積，火災各階段噴水強度及系統流量將大于最不利作用面積噴水強度及系統流量，由于噴水強度及系統流量與系統壓力為平方根成正比，各階段的噴水強度及系統流量與最不利作用面積的相應數值約為1.3倍，在火災面積大于設計作用面積時，系統能提供更高的噴水強度及系統流量。由于實例中該作用面積已是系統分區的最大值（噴頭工作壓力1.2 MPa），在其他樓層，由于大流量使水泵揚程的降低及管網阻力的增大的疊加作用，噴水強度及系統流量將小于以上約1.3倍的數值。

對最低層相應作用面積，設置了減壓孔板后，火災初期系統的噴水強度及噴頭流量接近于最低層相應作用面積未設置孔板時的數值，當火災面積接近或超過設計作用面積時，噴水強度及噴頭流量更接近于最高層最不利作用面積的數值，即火災初期提供與不設減壓孔板時相近的噴水強度，火災面積接近或超過設計作用面積時，有效限制了系統供水能力，使火災面積內的滅火條件與滅火能力更接近于最高層最不利作用面積。

 下面根據上述計算對最低層相應作用面積附近不同的火災場景下，減壓孔板設置對系統滅火效能的影響及減壓孔板設置的必要性進行分析。

（1）當火災在設計火災延續時間內沒有蔓延至設計作用面積附近或沒有蔓延至設計作用面積已成功控滅時，由于此時打開的噴頭數較少，不論是否設置減壓孔板，系統實際噴水強度皆遠大于設計噴水強度，但系統流量仍小于設計流量，如系統分別打開1只、4只、9只噴頭時，當沒有設置減壓孔板時，作用面積內平均噴水強度分別為20.4 L/(min·㎡)、18 L/(min·㎡)、15.3 L/(min·㎡)，系統流量分別為3.7 L/s、13.7 L/s、25 L/s；當設置DN150/Ø45減壓孔板時，作用面積內平均噴水強度分別為20.4 L/(min·㎡)、17.4 L/(min·㎡)、13.8 L/(min·㎡)，系統流量分別為3.7 L/s、12.65 L/s、22.5 L/s。減壓孔板的設置，對噴水強度及系統流量影響較小，此時自動噴水滅火系統水量在設計延續時間內一般將不會大于設計總水量，減壓孔板的設置對系統的滅火效能沒有明顯影響，也不存在自動噴水滅火系統用水不到設計火災延續時間已用完的問題。

（2）當火災在設計火災延續時間內蔓延至設計作用面積附近，按火災蔓延速度分兩種情況分析：

第1種情況：以面積計，前期火災蔓延速度較慢，后期火災蔓延速度較快，該情景符合火災蔓延規律，比如初期火災面積為1 ㎡時，向周邊擴大1倍為增加1 ㎡；火災面積為10 ㎡時，向周邊擴大1倍為增加10 ㎡；火災面積為50 ㎡時，向周邊擴大1倍為增加50 ㎡；并且火災后期產生的熱量將明顯大于火災初期產生的熱量，也會使火災蔓延速度越來越快。所以火災前期打開的噴頭數將小于后期打開的噴頭數，由表3可知，系統最大流量約為39 L/s。設計火災延續時間內，大部分時間系統流量將小于設計流量，在設計火災延續時間內，自動噴水滅火系統總用水量將不會明顯超過設計總用水量，此時也就沒有設置減壓孔板，人為控制系統流量的必要性了。

第2種情況：前期火災迅速蔓延至作用面積附近，并在作用面積附近基本保持不變，比如火災在前20 min快速蔓延至160 ㎡，后40 min或更長時間既沒有進一步蔓延也沒有被有效控滅，這種情況一般為特例，更大的可能是可燃物范圍只有160 ㎡，或火災被有效分割控制在該作用面積內。此時對一定的自動噴水滅火系統用水總量，由于高強度噴水可以達到更好的滅火效果，適當?shù)脑黾訃娝畯?qiáng)度（按前所述，一般最大約增加1.3倍，實例中為39 L/s，配水管口壓力為72 m），對火災控滅并不會有不好的作用，設置減壓孔板，人為控制系統流量，使流量更接近設計流量（實例中為30 L/s），對火災控滅看不出有何作用。另外在設計火災延續時間內(如1 h的后部分時間），由于大部分工程中消火栓用水與自動噴水滅火系統用水為合用水池，只要自動噴水滅火系統有效，將適量的消火栓用水通過自動噴水滅火系統投入到火災面積內，也不會對火災控滅起不好的作用，本實例中最底層相應作用面積在設計火災延續時間內影響的消火栓用水量為（20×60×19.5+39×60×40）/1 000-108≈9（m³）（前20 min平均流量以19.5 L/s計，后40 min流量以39 L/s計）；另根據計算，在與建筑最高層最不利作用面積高差為30 m樓層的相應作用面積內，沒有設減壓孔板時，火災蔓延到設計作用面積時的系統流量約為35 L/s，配水管口壓力為66.5 m，設計火災延續時間內影響的消火栓用水量為（17.5×60×20+35×60×40）/1 000-108≈-3(m³)，說明此時設計火災延續時間沒有影響消火栓用水量（前20 min平均流量以17.5 L/s計，后40 min流量以35 L/s計）。根據上述計算，說明在該情景下，沒有設置減壓孔板時，影響的消火栓用水量在有限的范圍內。

（3）對前期火災迅速蔓延至作用面積附近，并繼續迅速蔓延擴大時，比如實例中最底層相應作用面積火災內前20 min已蔓延至160 ㎡左右，再10 min后蔓延至240 ㎡左右或更大面積，當沒有設置減壓孔板時，系統平均噴水強度將由14.3 L/(min·㎡)下降至10.6 L/(min·㎡)或更多，系統流量將從39 L/s增加至44.4 L/s，并繼續保持較小變化。當設置減壓孔板時，系統平均噴水強度將11 L/(min·㎡)下降至8 L/(min·㎡)或更多，系統流量將從30 L/s增加至33.5 L/s，并繼續保持較小變化。在前面已經用較大的篇幅討論了這種情況，由于在火災初期高強度噴水仍未有效控滅火災，并在設計火災延續時間內快速蔓延至作用面積并繼續快速蔓延時，應該將火災面積內所需要的自動噴水滅火系統用水盡快供至火災面積內，直至消防用水用完為止，如果在火災蔓延至設計作用面積附近后，設置減壓孔板，人為將自動噴水滅火系統用水量控制在設計流量附近，人為的進一步降低噴水強度，將會造成火災以更快的速度蔓延，是不利于系統控滅火的。

由以上分析可以看到，在自動噴水滅火系統壓力較高的配水管口設置減壓孔板，對初期火災不產生影響或影響較小，也不會有效提高設計火災延續時間內蔓延至設計作用面積附近的火災的控滅效果，而對設計火災延續時間內快速蔓延并繼續擴大的火災，設置減壓孔板對火災的控滅是不利的。建議可不在自動噴水滅火系統配水管口設置減壓孔板。
