物流表是PFD圖紙的重要組成部分，在化工設計競賽中物流表也是扣分的重災區，每年都會有很多隊伍在格式上出問題，本文介紹CAD如何導入物流表并修改格式。
首先來看評分細則中對物流表的要求，我們需要給出對應物流的質量流量、質量分率、密度、體積流量、溫度壓力等操作參數、相態及相分率等。
這些數據我們?cè)?/span>aspen中可以獲取。注意我們只需要在aspen中計算出要求的這些數據即可，不要畫蛇添足。
將aspen中的物流結果復制到excel中，再進行仔細的調整，包括：
-
-
-
-
設置數字小數點后位數（小數點后位數盡量統一，一般不超過三位數）
為了演示方便，以下面一個不完整的物流表做示范：
關于在CAD中導入Excel表格，這里介紹兩種方法，分別為表格數據鏈接和選擇性粘貼。

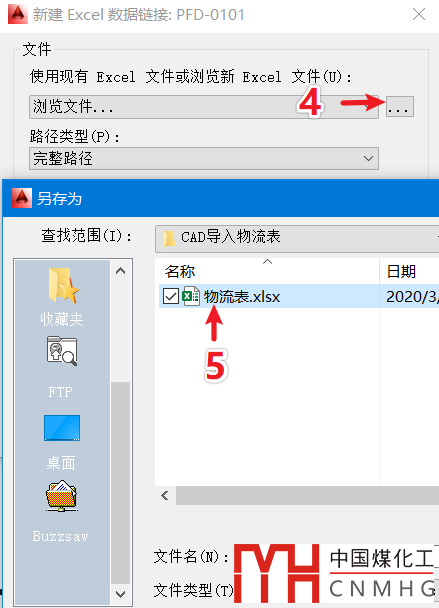

首先在CAD中打開表格，在插入選項里選擇自數據連接，點擊啟動數據鏈接管理器，點擊創建新的Excel數據鏈接，指定一個名稱，比如PFD-0101，然后指定物流表excel文件的目錄。

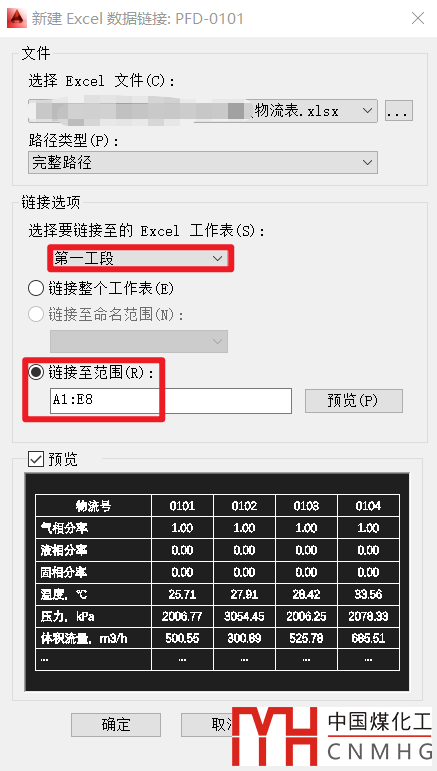

在鏈接選項里選擇我們要導入Excel中哪個工作表。最好選擇鏈接至范圍，然后手動輸入工作簿中的數據對應的范圍，否則可能會導入多余的空行。可以通過下面的預覽進行檢查。

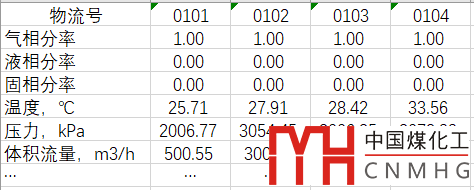

點擊三次確定后，就能夠成功導入表格，如下圖所示：
表格數據鏈接的優點就是它是動態鏈接，如果Excel做了改動并保存后，CAD可以直接更新而不用重新導入。
更新方法為：在CAD中選中表格，點擊右鍵，更新表格數據鏈接。
接下來是格式的調整。首先要改字高和文字樣式。導入表格中的字體和Excel的字體是一致的，所以要自己改回設置好的國標大字體文字樣式。
但是表格默認是鎖定的，不能編輯?？蜻x選中所有單元格，表格單元菜單被自動激活，點擊鎖定單元，選擇解鎖。注意，如果使用的是autoCAD經典工作間是不會跳出這個界面的，需要切換到草圖與注釋工作間。
雙擊單元格，選中文字，更改字高，推薦高度為5。然后在文字樣式中指定我們編輯好的文字樣式。這樣依次對每個單元格進行修改。注意有的單位包含上下標，需要使用文字編輯器的符號工具進行修改。
很遺憾，小編目前還沒有批量更改文字格式的方法，一次只能更改一個單元格。
最后我們要調整表格的大小和位置，先選中整個表格，點擊左上角的方塊關鍵點移動位置，然后右下角的三角關鍵點進行縮放，也可以選中一個單元格，通過單元格關鍵點來改變單元格寬度和高度。

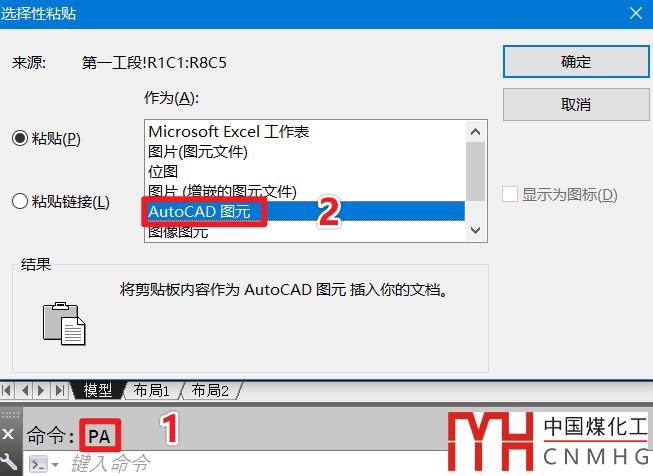

第二種方法，選擇性粘貼。首先選中excel中要粘貼的數據，Ctrl+C復制，到CAD中輸入選擇性粘貼的命令PA，選擇AutoCAD圖元。
鼠標點擊空白處生成表格如下圖所示：

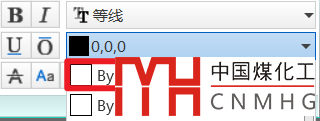

可以看到字體是黑色的，如果背景設置的是黑色那就完全看不到了。如果要更改顏色，可以選中一個單元格，雙擊編輯，顏色改為bylayer，這樣就會變成圖層的顏色。
注意粘貼Autocad圖元的方式，CAD會繼承excel中文字的顏色屬性，在excel中文字是黑色所以導入進來也是黑色，其實我們?cè)?/span>excel中把所有文字改為白色再粘貼也是可以的，但是打印成PDF時文字可能依然是白色，在白底的PDF中會看不到，所以不建議在excel中更改文字顏色。
剩下的的更改文字樣式和字高、調整表格的操作與第一種方法一樣，不再贅述。
以上兩種方法各有優劣，推薦高版本CAD使用表格數據鏈接，低版本沒有此功能的可以使用選擇性粘貼。但無論哪種方法都需要手動去更改每個單元格的文字樣式和字高，不知道有沒有高手有更簡單的方法來實現批量更改？如果你有更好的辦法，歡迎在評論區分享！
