快開法蘭

在很多朋友的印象里，法蘭計算里，法蘭的外盤必須要大于螺栓中心圓直徑。所以遇到快開人孔時，很多時候都以為沒法常規計算。

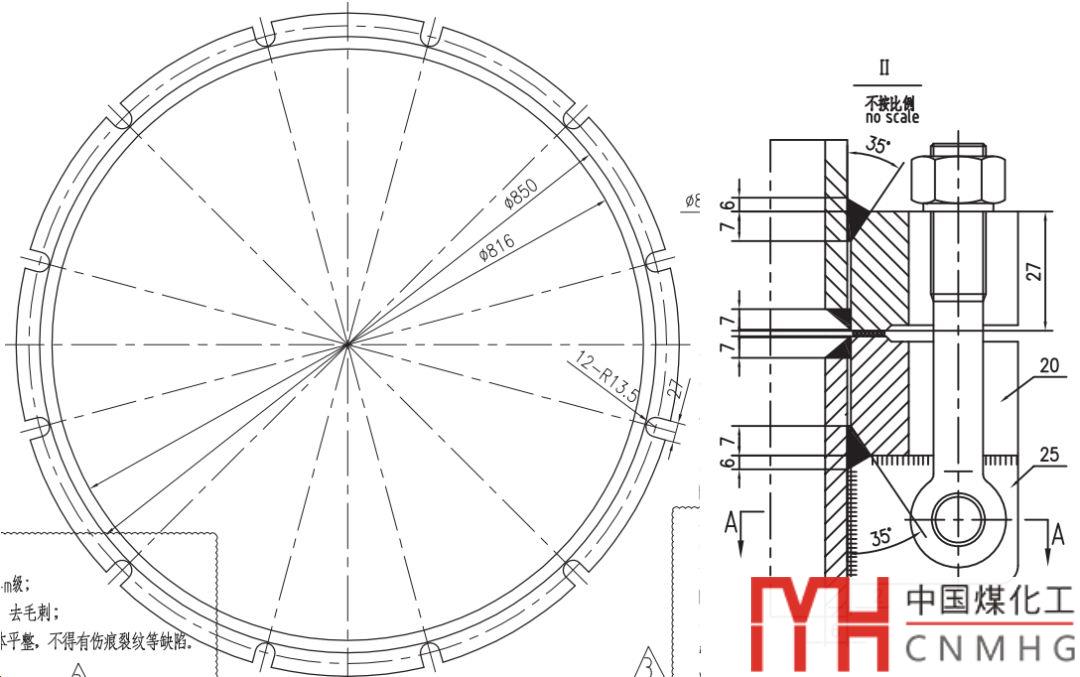

因?yàn)榭扉_人孔經常今天長這樣：

或者長這樣：

設備法蘭能否直接與橢圓封頭焊接？

或者搪玻璃：

或者長這樣：

所以經常有朋友會問：

快開法蘭能常規計算嗎？

GB150

按照GB150.3-2011計算，規范第7.3.2條，對于使用活節螺栓槽形螺栓孔的法蘭，其法蘭的外直徑取槽孔底部圓直徑。

ASME/EN13445

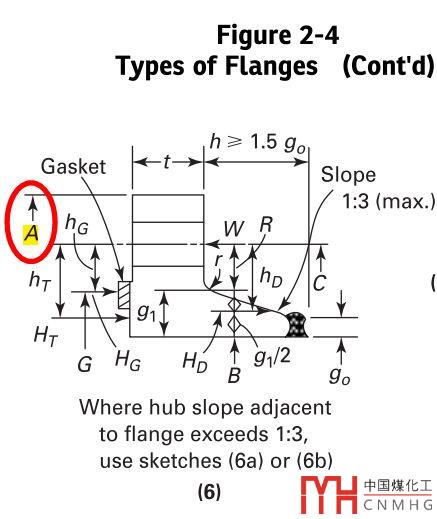

在ASME VIII I-2017中，也有類似的描述：

其A的取值范圍和GB150的描述是一樣的。

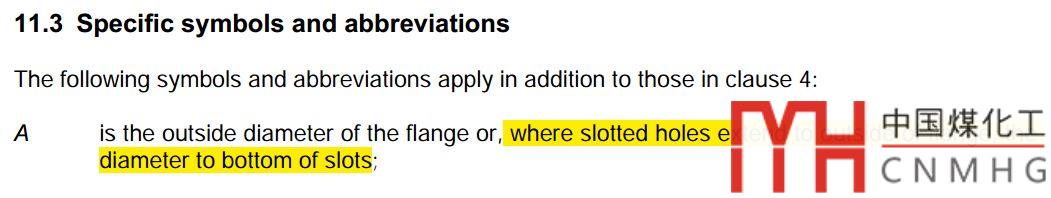

EN13445對于A的是一樣的：

AD2000

為什么大家對于規范寫了文字，但是卻不記得有這么件事呢？

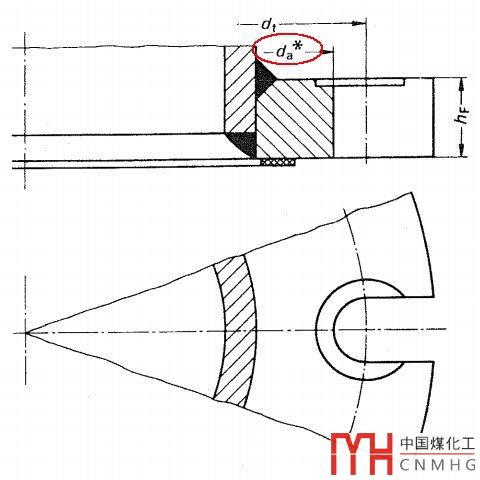

主要原因是，規范沒有配圖，所以造成大家記憶不深刻，在這件事上，AD2000規范堪稱清流，有圖有真相：

CODAP

法國規范配圖極為詳盡，其實也對，對于規范來說多印個示意圖，使用規范的人就多一份正確理解。

對于搪玻璃的法蘭也有計算方法，大致為螺栓中心圓取C，法蘭外徑取A。

其快開的A與C也是如此：

卡箍型的快開

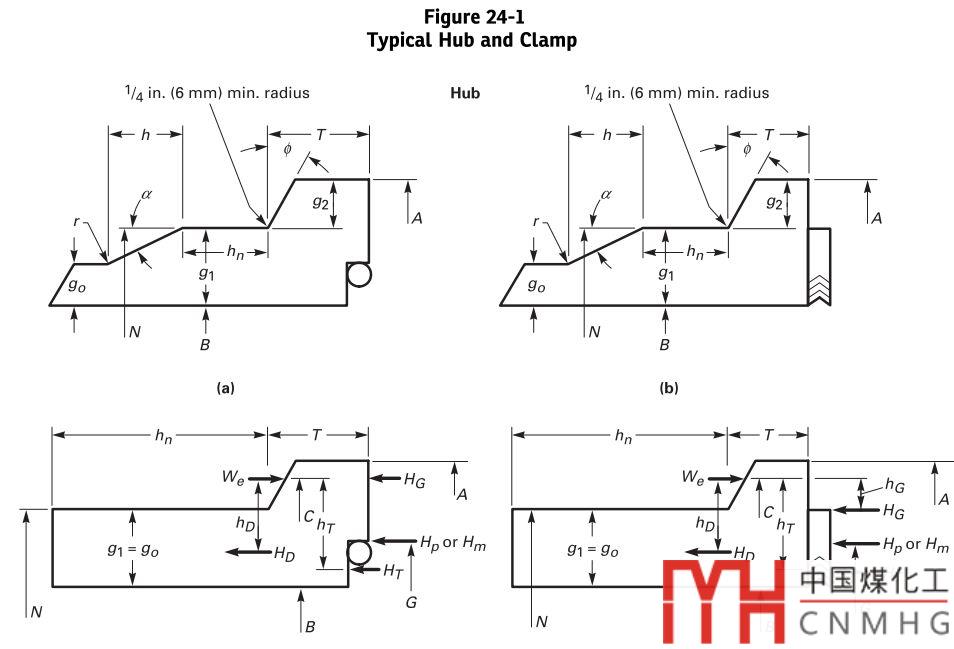

在ASME強制附錄24中有詳細的計算方法

如果沒有現成的軟件，可以按照規范的思路編制計算表格：

快開人孔的故事

某項目中，有個快開人孔，試壓完成了，發貨前，檢驗發現法蘭蓋無法打開。

收到信息的時候，我哭笑不得：

我說：

“焊錯了我能理解，

但是能告訴我--

為啥是水壓后發現的，

難道你們不需要打開法蘭蓋裝墊片，

再試壓嗎？”

廠家答復是：

“轉臂是水壓后安裝的，

所以一直沒發現這個問題。”

瞬間我想到了神風敢死隊，飛行員上飛機后，在外部鎖上焊死，飛行員只能油盡撞擊。這結構也是異曲同工之“妙”。

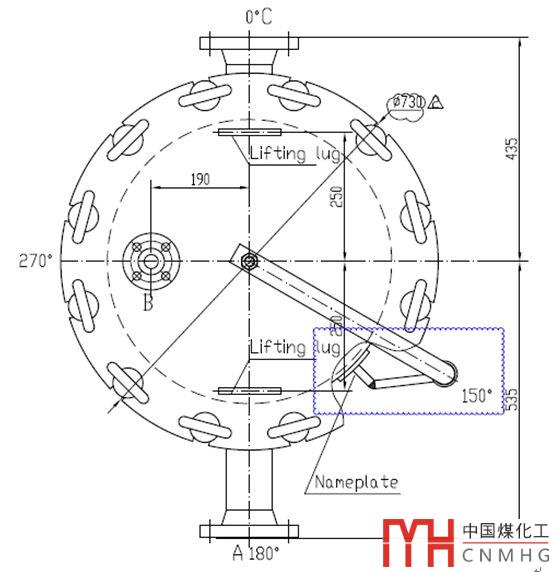

事情還要解決，最終將轉臂割了，重新按照下圖焊接。
