很多耳座的按照標準選取，符合垂直載荷的要求，但是還需要校核許用彎矩，當未校核時，有可能是比較危險的，比如出現下面的情況，出現肉眼可見變形，耳座處筒體局部應力基本上是不合格的。

校核的方法一般是按照J(rèn)B/T 4712.3-2007標準的附錄A手算。按照附錄A計算時需要再按照附錄B查找支座處的許用彎矩，此彎矩往往需要多重插值才能獲得。

按照附錄B，多次查找許用彎矩和線性插值后獲得最終結果。流程為：所求壁厚δ0，壓力P0時的允許彎矩M0，先獲得δ1<δ0<=δ2，P1<P0<=P2，先用δ1和P1查得M1，在用δ1和P2查得M2，插值得到δ1和P0時的M3； 用δ2和P1查得M4，用δ2和P2查得M5，插值得到δ2和P0時的M6；插值δ1~M3，δ2~M6得到δ0和P0時的允許彎矩M0.

按照此流程，編制了自動查找并插值的程序，是不是又方便又直觀：

查詢?nèi)绻试S彎矩不合格是不是真的不合格呢？

個人認為不是真不合格。

由于JB4712.3的要求比較嚴格，如果允許彎矩>實際彎矩，那么肯定是安全的，如果大于的話可以用這個彎矩ML和垂直載荷Q計算矩形附件的局部應力。如果局部應力計算通過，那么耳座對筒體的影響也可以認為是安全的。

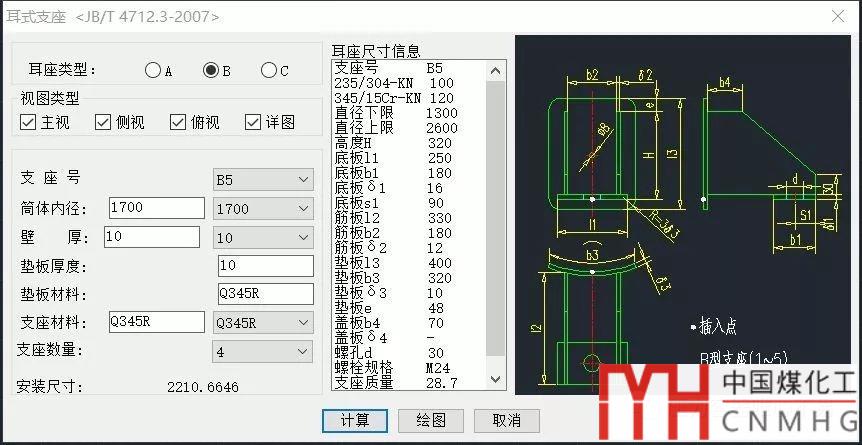

VCAD的耳座程序可以1:1繪制耳座的主視圖，側視圖，俯視圖，以及A3制造詳圖。

程序中的耳座尺寸的信息可以方便的知道耳座的詳細信息，比如允許載荷值，耳座尺寸，以及計算耳座的螺栓中心圓。

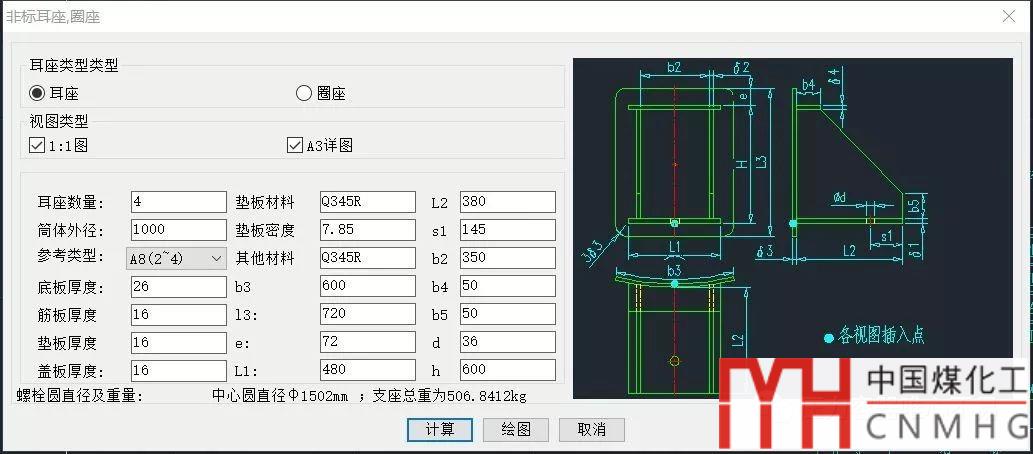

如果想要繪制按比例的非標耳座和圈座，可以使用非標耳座程序，詳見下圖。

耳座的L2的標注位置應該為筋板內側，而不是規范上的筋板外側。原因之一是對于筋板來說一般下料尺寸為筋板內側，外側用角焊縫即可。

原因之二是根據附錄C的公式C.1，螺栓中心圓的計算，使用的是勾股定理求b2弦長對應的弦高，再加上L2與螺栓中心到邊緣的差。與b2和L2有關，與δ2無關。所以對于C4~C8型的耳座來說，此公式計算的不是中心圓直徑，而是對稱的兩個耳座螺孔距離。
