與文字敘述相比，圖形能夠更加形象、直觀地表達科學內容與技術知識，作為化工專業的學生，不管是做化工設計，還是寫科技論文，經常需要繪制工藝流程圖、實驗裝置圖、反應機理圖等等，除了最常用的Word、Excel、PPT，以及專業的繪圖軟件AutoCAD和科研必備萬能的Photoshop ，我們常常還會用到Visio、Chemdraw、Origin等軟件進行繪圖。

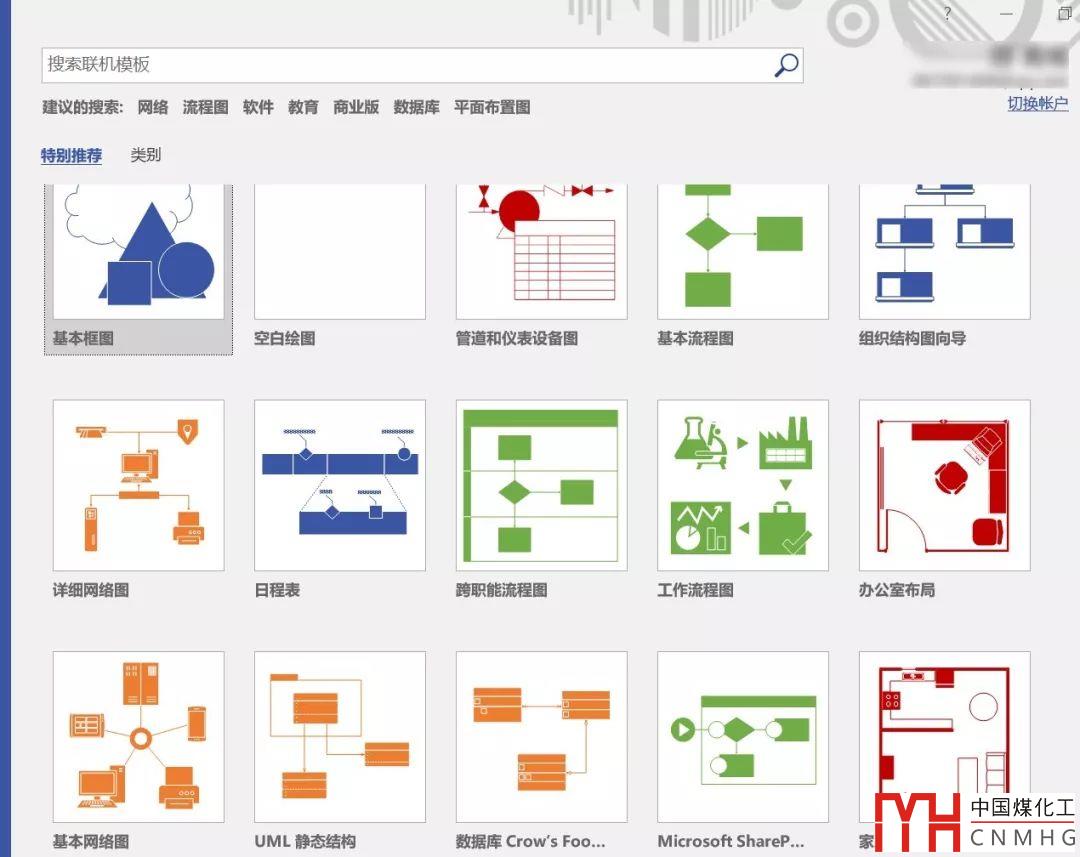

簡單介紹下Visio，它是Office下的一個組件，是一款極易上手的面向對象、矢量化的繪圖程序（矢量圖的好處就是無論放大多少倍圖片依舊清晰），用它畫圖和用PPT畫圖類似（但效率會更高哦！），并可與Office、CAD無縫集成！更關鍵的是，Visio還內置了多種模板與形狀，比如，Visio中內置了標準且豐富的管道、閥門、設備、容器等模具：

當我們用Aspen模擬完流程之后，就可以用Visio來繪制流程框圖、生產技術路線圖、工藝流程圖，繪制好后可直接復制進Word文檔以及PPT中。

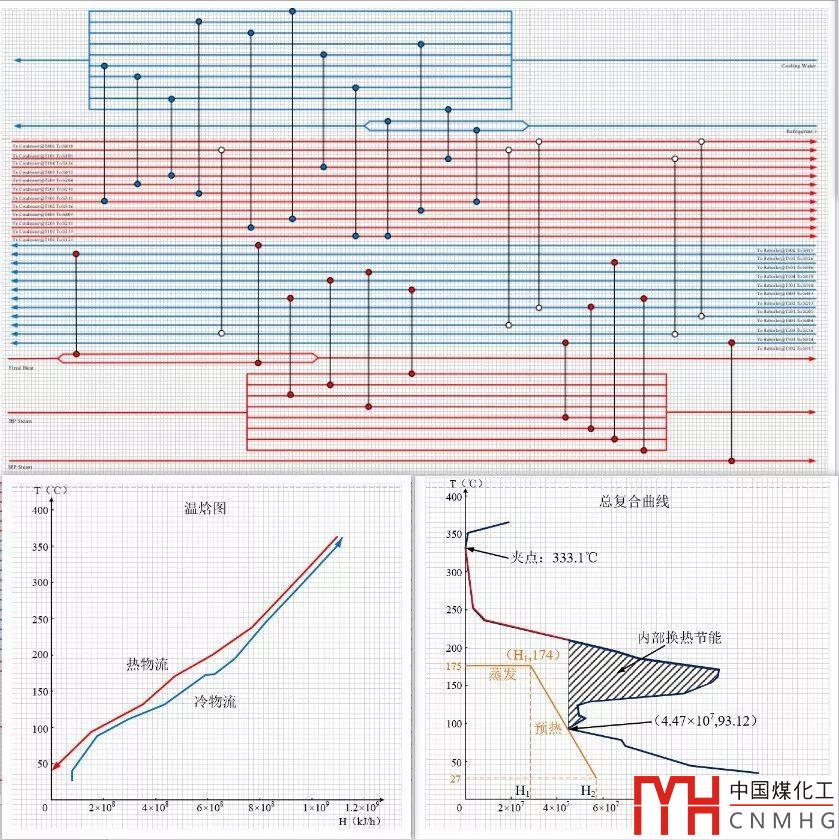

對于換熱網絡來說，由Aspen Energy Analyzer軟件導出的換熱網絡、復合曲線圖都非常得丑，如果用Visio重新畫一遍，將會在美觀上有很大的提升,在老師那收獲印象分！

對于做科研的小伙伴來說，Office在其官網上還提供了額外的MicrosoftOffice Visio 科學圖形包供大家下載使用：https://www.microsoft.com/zh-cn/download/details.aspx?id=9136，里面包含了一些數理化各學科中常用的形狀模板，這對于化學化工專業的小伙伴來說，為我們平時繪制化學實驗裝置、各種容器、器具、實驗效果圖提供了很大便利：

　　而Visio的使用也非常簡單。相比CAD，各個設備管道和儀表都需要多段線段、弧線來完成，幾天不用就忘了該如何操作，而Visio由于操作上與Office軟件相似，很容易就能上手繪制出復雜的圖形，我們可以對繪制的形狀進行聯合、相交、剪除等操作，也可以使用復制粘貼功能繪制相同的設備。在畫工藝流程圖時，可采用連接線工具對管道和設備進行連接，它可以智能尋找合適的連接點，并且當移動相連的形狀時，連接線會自動調整位置、自動重排或彎曲，以保持其端點與兩個形狀都黏附。操作上很容易，簡單的拖動鼠標就可以啦！

Visio不僅為化學化工專業工作者提供了便利的繪圖方法，對于繪制其他的流程圖，框圖、平面布置圖、網絡圖、電路圖等都提供了更方便更專業的選擇。除了Visio之外，國產軟件“億圖圖示”也能夠實現與之類似的功能。但也要注意，Visio也不是萬能的，對于書寫計算公式，化學方程式，繪制各種分子式模型圖等，用Mathtype和Chemdraw會更加方便。
