VCAD的圖庫1的思路是，很多圖紙根據圖形名稱就能區分，（如圖框用A1，A2，換熱器數據表，螺栓螺母各個直徑，等等文字就能區分）。所以如果能把這些能夠復用的圖，或者標準件放置到圖庫1中，就能夠迅速的調入調出，實現對已有的圖形最大限度利用。

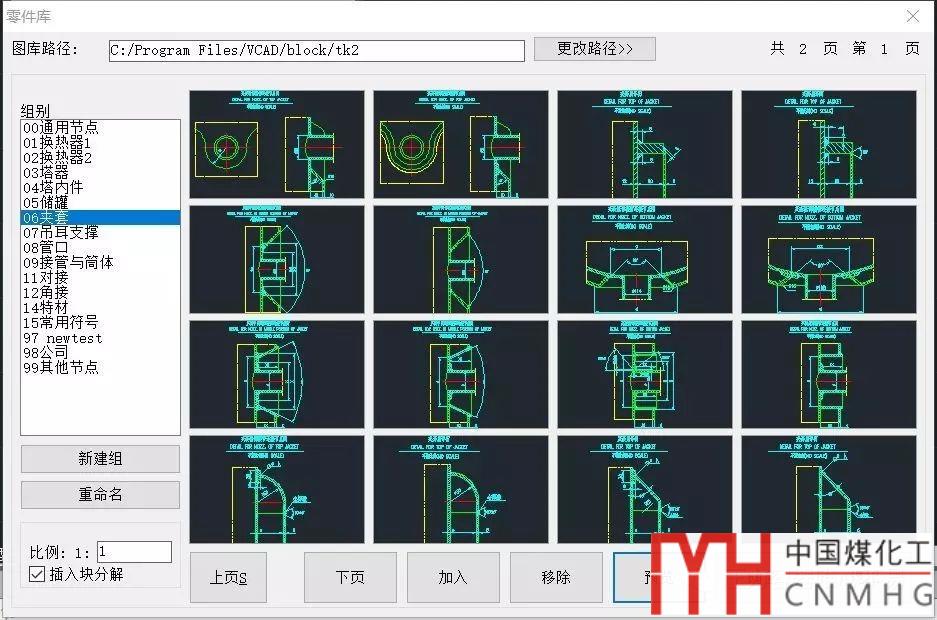

VCAD的圖庫2的思路是，很多圖形按照名稱很難分清楚，但是根據形狀特征能夠很好的區分，比如各類節點等等。按照外形分類做成系列的放在圖庫2中，非常方便的調入調出。
由于圖紙插入后可以選擇是否分解，所以VCAD的圖庫都增加了是否分解的選項。

VCAD從上千套施工圖中整理了 460多個能夠重復利用或者參考的圖放置在圖庫1. 450多個節點以及幻燈片放置在圖庫2中。涵蓋壓力容器中大部分節點和標準圖。
圖庫1和圖庫2都是可以手動添加的，按照VCAD的說明附錄1，可以自己制作適合公司的圖庫。
圖庫1和圖庫2的默認目錄在“C:Program FilesVCADblocktk1”。
很多公司都有公共盤，如果把圖庫放在公共盤，每個員工都把自己所制作的圖庫存在圖庫里面，需要的時候可以都從公共盤里的圖庫調用，那么公司的圖紙能夠得到最大化的利用，公司的出圖風格也會保持一致。人人為我，我為人人，眾人拾材火焰高，積小步而成千里，書山有路勤為徑，春江水暖鴨先知，圖庫不斷積累，最終實現共產主義，豈不善哉。
2017年見~
