設備法蘭程序改進

壓力容器設計中，很多時候都需要用到設備法蘭，在使用的過程中，吸取用戶朋友們的建議，對設備法蘭程序進行了一些更新和改進。

VCAD對編寫了設備法蘭的自動出圖程序有如下特點：

1. 可以生成1:1的圖紙，主視圖，俯視圖以及襯環法蘭的透氣孔。

2. 通過選擇獲得標準法蘭信息，快速查詢法蘭尺寸及重量。

3. 自動生成A4或者A3的按比例加工制造圖。

4. 所有的法蘭都能夠自動生成不按比例的加工制造圖。

5.對于長頸對焊法蘭還可以生成配對的法蘭，法蘭蓋，開孔法蘭蓋，配對的外頭蓋側法蘭，并含配對的部件的加工制造詳圖。

6. 可以即時生成明細表或者繪制完成后手動提取明細表。

演示

VCAD的設備法蘭的程序界面如下：

甲型法蘭突面，凹凸，帶襯的突面，凹凸。演示如下：

乙型法蘭的突面，凹凸，榫槽；帶襯的突面，凹凸，榫槽。

長頸對焊法蘭的突面，凹凸，榫槽以及其配對。法蘭蓋的配對如下：

在繪制浮頭換熱器時，經常用到外頭蓋側法蘭。

以前需要先把兩個法蘭畫出來再移動位置。現在更方便了，根據壓力等級和直徑自動匹配。將能夠出的詳圖和明細都出出來，更加方便設計和工藝制造人員。

感言

VCAD的編寫、更新不是一件容易的事情。

程序開發并不難，而一直堅持下去很難，這是一項巨大的體力勞動。除了編寫程序外，與程序的配套部分要占據更多的時間。比如數據輸入，詳圖如何出，節點如何出，如何模擬繪圖習慣，減少輸入，這些都是需要花費大量時間和精力的。

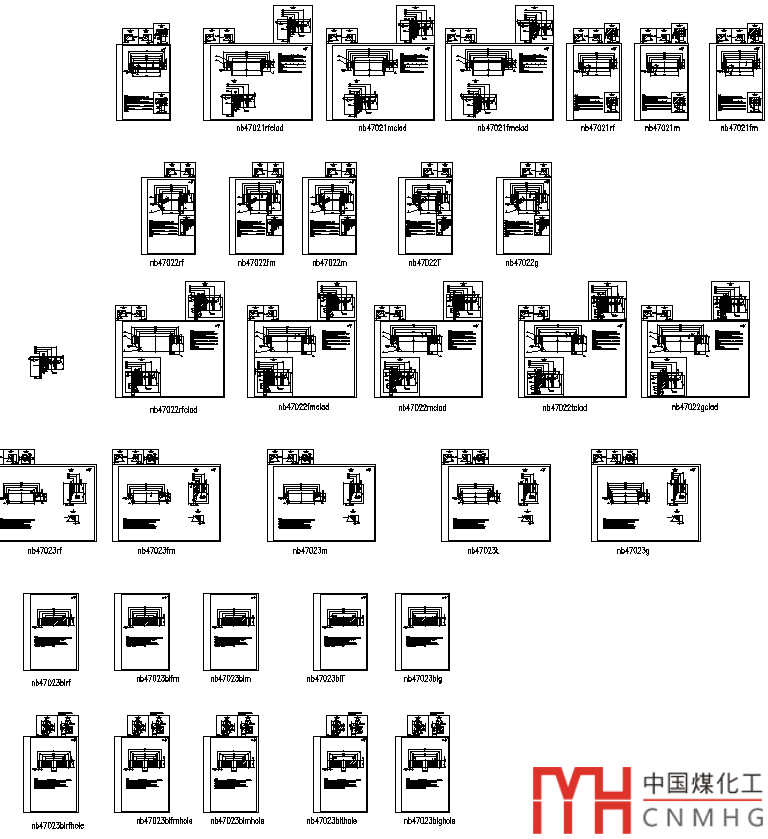

這次全部法蘭均可以出詳圖，所以將每種規格的法蘭都要做“啞圖”，比如這次更新繪制的圖塊如下，純手工打造：

共計有32種：

一筆一劃要思之合理，圖和節點要念及設計、生產、制造，工作量不言而喻。

在此由衷的感謝各位支持正版的設計院，工程公司，制造單位，業主單位，施工單位！正因為有了你們，軟件才能持續改進下去，越來越好。
