2022年北京冬奧會離我們越來越近，冰球是主要的冬奧會項目，其照明有其自身的特點和規律。冰球場照明可從以下幾方面考慮。

（1）關于比賽場地的要求。

冰球場的尺寸為60m*30m，經國際冰球聯合會（International Ice HockeyFederation，IIHF）許可，可以有不同的尺寸。

冰場由107cm高的檔板圍成，檔板可能會產生陰影，并且在檔板上方會有不同高度的保護性玻璃，可能會產生反射光，這些需要在照明設計中加以考慮。為了降低由于瞄準角度相對陡峭而造成的高水平照度，可以將冰面涂成藍色或灰色。

（2）關于比賽場地照度以及均勻度的要求。

冰球場地照明適用于冬奧會場地照明通用標準。此外主攝像機方向上的最大垂直照度應在SRZ范圍內，場地平面圖如圖1所示。

圖5 冰球場地平面圖及其區域劃分

朝向替補席的攝像機其方向上的垂直照度應大于1200lx。

從休息室到賽場的通道其中心線上對攝像機方向上的垂直照度最低要求為800lx，并且最小照度比最大照度≥0.4,最小照度比平均照度≥0.6.

（3）燈具的設置應避免減少陰影，燈具之間的距離不超過5米，并且照明設備對稱于比賽場地長軸和短軸。

為避免燈具光線經過冰面反射而直接射向主攝像機，主攝像機對面燈具的安裝高度應該高于場地邊的木板以及其他障礙物，形成的夾角大于等于場地邊到主攝像機的夾角，如圖2所示。燈具的位置應避免放在四角，如圖3所示。

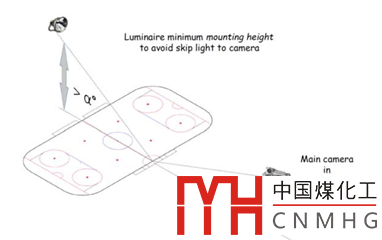

圖2 冰球場地燈具布置角度示意圖

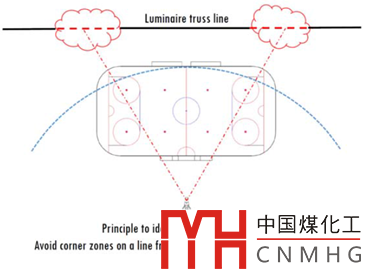

圖3 場地四角不能布置燈具示意圖

（4）眩光計算按照CIE112技術報告計算，反射系數為0.7。

（5）燈具不得位于球門正后方，并且應采用交叉瞄準方式，并配合合適的眩光控制裝備，以防止眩光直接照射到對面的守門員。

（6）主攝像機主要設置在四周看臺中心的高處、與比賽區域同一平面的四角、球門附近位置、替補席附近、更衣室到比賽場地的通道里，具體參考圖如圖8所示。

圖4 冰球場地攝像機機位參考圖
