SIMATIC S7-200 Smart是西門子公司推出的面向中國小型自動化市場的一款PLC產品，目前有著比較廣泛的應用。今天這篇文章，我們想和大家談?wù)勊膶ぶ贩绞健?/span>

首先，什么是尋址呢？

所謂“尋址”，是指CPU根據程序中變量的地址，找到其對應的物理地址的過程。與SIMATIC其它產品一樣，S7-200 Smart的尋址方式包括直接尋址和間接尋址兩種。其中，直接尋址又可分為物理尋址和符號尋址兩種。

1）直接尋址.物理尋址
通過在程序中直接指定要訪問的存儲區名稱及訪問寬度（大小）的尋址方式，稱為“物理尋址”。S7-200 Smart具有不同的存儲區，每一個存儲區都有唯一的物理地址。通過指定存儲區的類型及訪問寬度，就可以唯一定位一個地址。
根據訪問寬度的不同，直接尋址可以分為位尋址和字節（byte）尋址；
位尋址是直接訪問存儲區中的某一位的尋址方式，其語法規則為：
存儲區標識 + 物理地址 + " . " + "位地址"

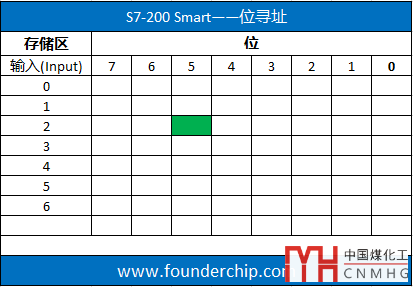

比如，上圖中輸入存儲區（I）的第2個字節的第5位，位尋址的方式寫作 “I2.5”；
字節尋址是訪問存儲區的某個字節、字或者雙字的尋址方式。其語法規則為：
存儲區標識 + 訪問寬度 + 物理地址
這里的訪問寬度包括三種類型：
1）B ： 表示訪問一個字節（Byte）；
2）W：表示訪問一個字（Word）；
3）D：表示訪問一個雙字（Double Word）；

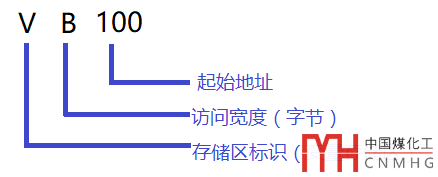

比如：訪問變量存儲區V的第100個字節，寫作：VB100，其各部分的含義如下圖：

如果要訪問V存儲區的第100個字節開始的一個字（兩個字節），要寫作：VW100，如下圖：

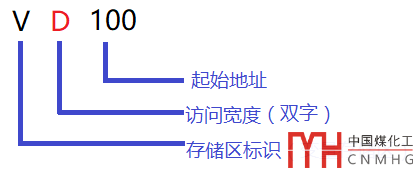

如果要訪問V存儲區的第100個字節開始的一個雙字（四個字節），要寫作：VD100，如下圖：

2）直接尋址.符號尋址

由于物理地址不能表示實際的工程意義且不便于閱讀記憶，為了提高程序的可讀性，可以給物理地址起一個別名，這個別名稱為“符號名”。符號名與物理地址一一對應，這種通過符號名來訪問物理地址的方式稱為“符號尋址”。

符號名可以使用字母、數字的組合最大長度為23個字符；符號名的第一個字符不能為數字，且不能使用系統關鍵字或物理地址作為符號名。

可以使用符號表來進行全局符號的定義。

好了，關于S7-200 Smart的尋址方式的直接尋址就先介紹到這里，下一篇文章我們介紹間接尋址。
