有網友在信息上問：CAD智能中心線和圓心標記的延伸長度怎么設置？說實話這個智能中心線和圓心標記我還真沒有用過，于是自己試試了這個功能，并查看了一下幫助，最終找到了問題的答案。不知道用這個功能的人多不多，這里將我查到的跟大家分享一下。

智能中心線和圓心標記是什么？

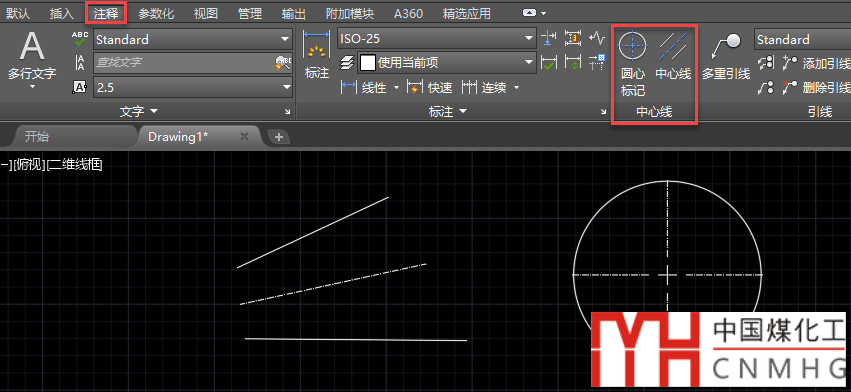

CAD低版本就有圓心標記的功能，這個圓心標記在標注樣式里可以設置長度，而高版本增加的智能中心線和圓心標記功能可以生成圓或兩條直線的中心線，而且調整圓或直線的長度或位置的時候，中心線還會跟隨改變，如下圖所示。

命令是CENTERMARK 命令和 CENTERLINE 。

如何調整智能中心線延伸長度和其他參數？

智能中心線的默認設置顯然只適合1：1打印的圖形，比如網友問的延伸線的長度在公制圖紙是3.5，但如果我們圖形比較大，比如圖紙尺寸是要1:100打印，最終這個尺寸打印出來可能都看不出來了，在上面截圖中圓的尺寸比較大，中心線超出的圓的部分幾乎看不到。

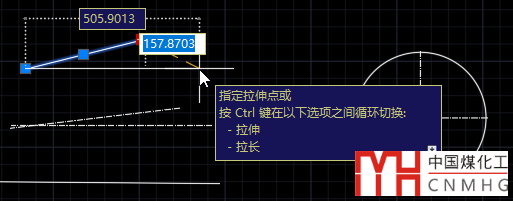

選中圓的中心線后，可以看到端點處有箭頭形的檢點，選中此夾點會顯示延伸線的長度并可以拖動進行調整，如下圖所示。

如果圖中只有一個兩條中心線，手動調整一下就罷了，但如果圖中有很多中心線，還是最好能先改一下默認值，免得一個個去調了。

看了一下CAD的幫助，這個中心線可設置的參數和變量還真不少，CAD幫助中的一張截圖就將這些變量都說清楚了，如下圖所示。

CENTEREXE就是網友問的延伸線的長度。

CENTERCROSSSIZE就是中間十字叉的尺寸

CENTERCROSSGAP就是十字與外邊虛線之間的間隙

CENTERLTYPE就是中心線和延伸的線型。

這些設置同樣適用于直線間的中心線，只不過只能設置線型和延伸線長度。
