特性面板也叫屬性框，CAD提供了很多種方法可以打開特性面板，說明這個工具很重要，這里我們就介紹一下特性面板的一些重要的用途。

CAD打開特性面板的9種方法

一、查看視圖參數

初學者對CAD圖形窗口的大小沒有概念，于是有不少人問這樣的問題：為什么我畫的線顯得特別短？或?yàn)槭裁次逸斎胍粋€(gè)坐標后點都跑到視圖外去了？不光初學者，即使一些熟練用CAD畫圖很熟練的設計人員也不了解，遇到雙擊鼠標中鍵后圖形消失或只顯示為一個小點的一些異常圖紙時，并沒有想到去看視圖的尺寸。

當我們不選擇任何圖形時打開特性面板，此時特性面板中顯示的是當前圖紙的一些常規以及視圖尺寸，如下圖所示。

了解了圖形窗口顯示的視圖的尺寸，也就清楚了圖形尺寸顯示特別小或特別大的原因。當我們縮放視圖的時候，視圖的高度和寬度會被改變。

CAD新建圖紙的視圖范圍不合適怎么辦？

CAD鼠標中鍵雙擊后圖紙不見了或者變成了小點怎么辦？

每日一貼-CAD需要掌握的視圖調整技巧

二、查看和修改圖形的參數

當選擇了某個圖形后，特性面板就會顯示選定圖形的參數，讓我們對圖形有更全面的了解，比如多段線和填充，不僅可以看到常規參數，還可以看到周長和面積等參數。

當文字和標注顯示不正常的時候，在特性面板中可以查看文字和標注使用的樣式及相關參數設置，然后利用文字樣式ST和標注樣式D命令去查看字體或樣式有什么問題。

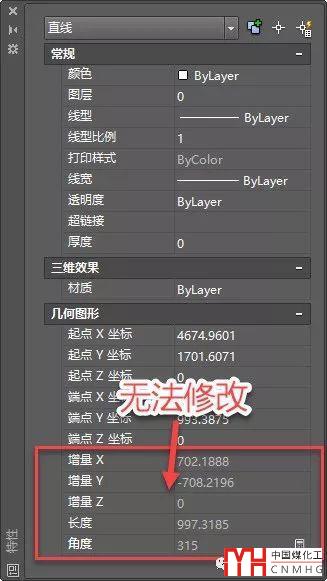

特性面板中顯示的參數有些是可以修改的，有些是不能修改的，比如選擇一條直線時，會顯示直線的常規特性以及起點和端點坐標，還會顯示直線的各軸向的增量、長度和角度，起點和端點坐標是可以修改的，但各軸向的增量、長度和角度是計算出來的結果，是無法修改的，如下圖所示。

當同時選擇了多個對象時，特性面板會顯示選定對象的公共參數，有些相同的參數會直接顯示名稱或數值，不相同的參數則會顯示*多種*，只要參數是可修改的，無論是相同的參數還是不相同的參數，都是可以修改的。

常規的參數修改這里就不介紹了，下面就介紹一下特性面板的幾種特殊用法：

1、對齊圖形

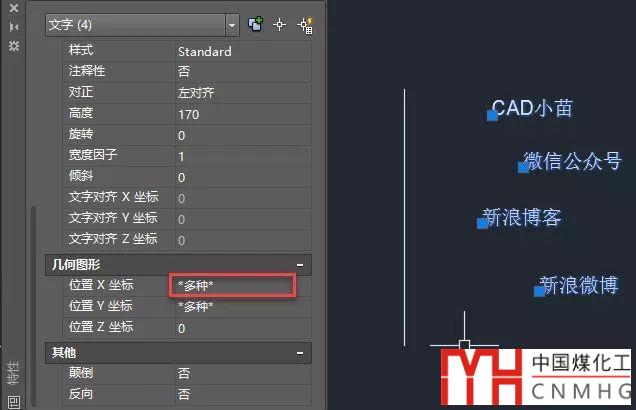

當我們想將多個文字或類似的圖形沿X軸方向?qū)R的時候，我們可以將這些文字全部選中，然后將X坐標修改成相同的數值。例如下面要將下面幾個文字左側跟豎線對齊，豎線的X坐標是5000，選中幾個文字后，屬性框中X位置顯示“*多種*”，如下圖所示。

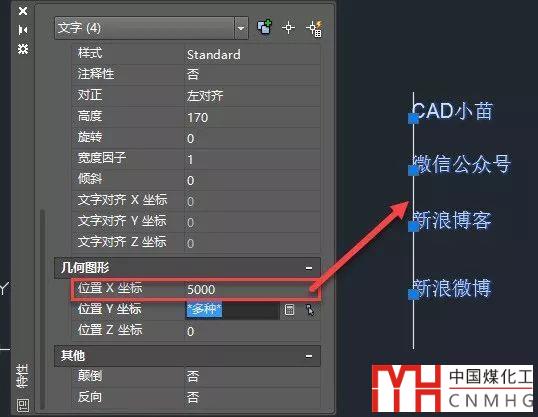

我們?cè)谖恢肵坐標框中輸入5000，文字就跟直線對齊了，如下圖所示。

2、Z軸歸0

有很多網友遇到過圖紙中Z軸不為0的圖紙，怎么產生的自己也不清楚，但因?yàn)閆軸不為0，會導致無法修剪、倒角等很多問題。有些人用了網上下載的Z軸歸零插件，反而引起了更麻煩的問題。

如果Z軸不為0的圖形不多，可以將這些圖形選中后，在特性面板統一修改Z坐標的值。

不過不同對象的Z坐標值的參數不太相同，比如直線是起點和端點的Z坐標，多段線是標高，圓是圓心坐標，有時候需要分類選擇進行調整。

CAD圖形有Z坐標會帶來什么問題？

如何讓CAD圖形的Z坐標歸0？

如果手動將標注的Z坐標歸零？

3、同時調整多個圖塊的屬性值和可見性等

在CAD中經常會用到屬性塊，如軸號、圖框、門窗、設備等，利用特性面板可以將選中的多個同名圖塊的屬性改成相同的值。有些網友比較喜歡用動態塊，比如設置了幾種可見性狀態的動態塊，也可以利用特性面板將選中的多個圖塊的可見性調整成相同的狀態。

下圖中是我多年前無聊時做的一個十二生肖的動態塊，同時選擇多個圖塊時，在圖形窗口中也只能單獨修改某一個圖塊的可見性，如下圖所示。

但在特性面板就可以統一將可見性調整成相同狀態，如下圖所示。

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

CAD中的動態塊是什么？動態塊到底有什么用？

教你定義CAD動態塊的可見性參數

4、利用計算器進行計算或輸入平方根等特殊數值

在特性面板中選中有些參數時后面會顯示一個計算器的按鈕，單擊此按鈕可以打開計算器，利用計算器輸入數值或算式來計算得到我們需要的數值。比如我們選擇一個圓，單擊半徑后面的計算器，我們可以設置圓的半徑等于根號15，如下圖所示。

CAD的快速計算器里提供了非常豐富的功能，除了常規計算器的數學計算功能，還可以從圖中拾取距離、角度、點，并可以利用變量輸入算式，這里就不再介紹了。

CAD中如何繪制長度為根號2、根號3的直線？

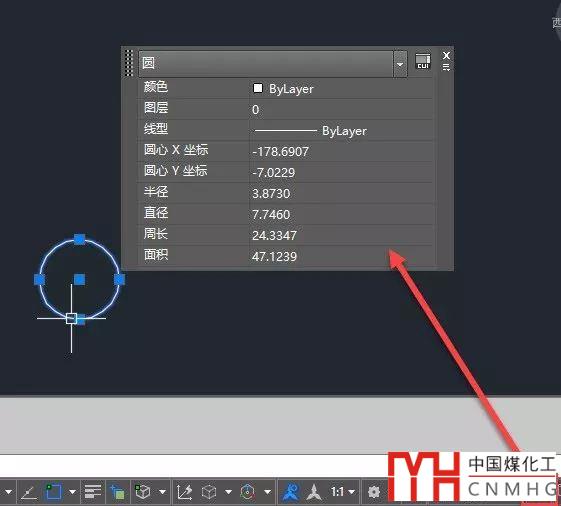

正因?yàn)樘匦悦姘逵猛痉浅６?，不少人?xí)慣一直開著它。因?yàn)樘匦悦姘逭加昧溯^大的屏幕空間，AUTOCAD高版本有提供了一個快捷特性，打開快捷特性后，在選定對象的時候會彈出一個檢查的特性面板，如下圖所示。

并且可以在CUI對話框中自己定制快捷特性顯示的內容，如下圖所示。

如果感興趣的話，可以自己試試，這里就不再詳細介紹了。
