我們平時畫線的時候并沒有關注線的方向，因?yàn)榇蠖鄶?shù)情況線的方向?qū)ξ覀儾⒌闹匾?，但在一些特殊的狀況線的方向的確會對圖形產生影響，因此在CAD的多段線編輯PEDIT和樣條線編輯SPLINEDIT中都提供了反轉的功能（如果多過低版本可能沒有此參數），如果是直線只能用旋轉或鏡像來反轉。

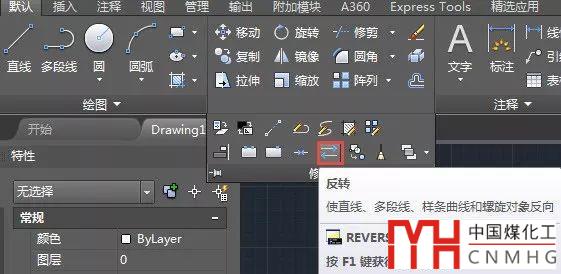

到了高版本CAD，專門提供了反轉REVERSE的功能，直接可以反轉選定的直線直線、多段線、樣條曲線和螺旋線的方向，如下圖所示。

反轉到底有什么用呢？

雖然應用場景不多，但如果遇到這些問題，用反轉可以很快解決問題，下面簡單介紹兩種應用場景。

一、當圖中線型的文字或符號顛倒顯示的時候

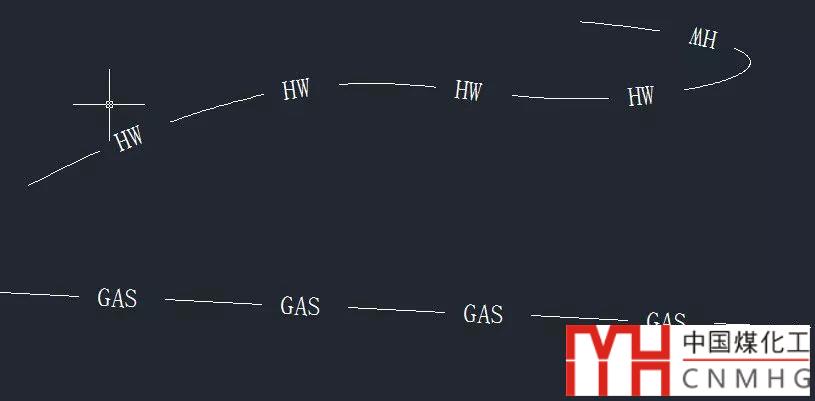

CAD常規的帶文字的線型，無論我們往哪個方向繪制線，線上的文字都會保持正常，但如果線型定義中文字和符號設置的是相對旋轉的方式時，線型中的文字就可能顛倒，如下圖所示。

如果遇到這種情況，就可以用反轉功能調整線的方向，圖形就可以恢復正常了，如下圖所示。

二、當圖形作為路徑陣列、放樣、掃略的路徑需要調整起點時

如果多段線或樣條曲線作為路徑陣列或三維建模時用作放樣、掃略等命令的路徑線時，方向也很重要，如果開始線的方向不滿足要求，也需要用到反轉命令。

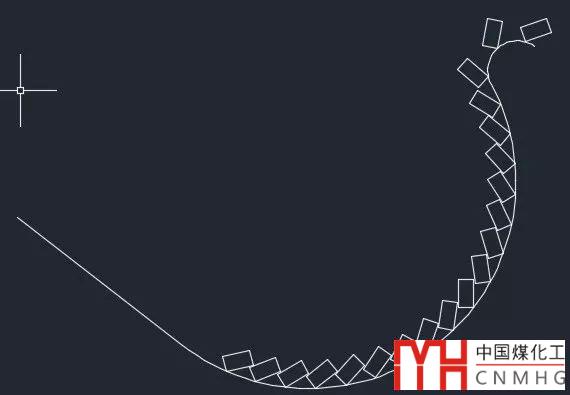

比如路徑陣列的起點和方向如下圖所示。

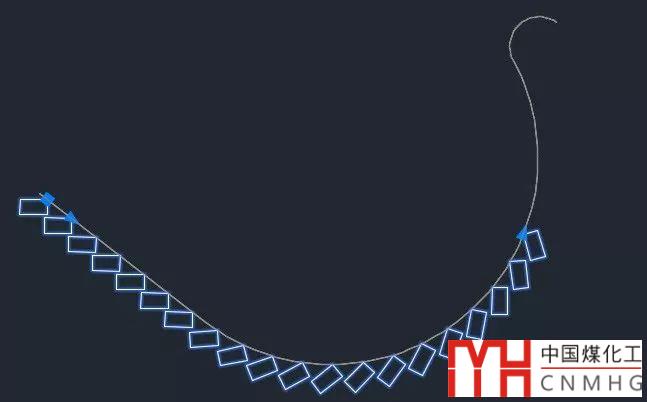

將路徑線的方向反轉后，效果會完全不一樣，如下圖所示。

CAD高版本之所以將一些復雜的功能的選項提取出來做成獨立的功能，比如昨天介紹的合并和今天介紹的反轉功能，是因?yàn)檫@些小功能沒有任何選項，操作簡便，在一些特定場景下可以提高操作效率。

這些功能大家也不一定能馬上用得上，只需要記住有這樣的功能，等到需要的時候知道到哪兒找這個功能就好了。

以上技巧適用于AUTOCAD和浩辰CAD支持反轉命令的高版本。
