最近有幾位網友在信息和群里問類似的問題，為什么多段線設置了全局寬度后，在圖中看上去比直線粗多了，但打印出來卻仍然是細線，和普通直線打印的寬度一樣，這是為什么呢？

其實這個問題在以前介紹如何多段線和如何控制打印線寬的文章中都可以找到答案，只是在哪些文章里并沒有中點強調這個問題，導致很多初學者還是不清楚多段線的線寬和圖形的常規特性的線寬有什么區別，下面就將這兩種線寬在打印處理時的差別給大家重點講一下。

每日一貼-你是否真的了解CAD的多段線（PLINE）？!

每日一貼——CAD打印的基本操作和重要的注意事項

每日一貼——CAD中如何設置線寬的顯示和打??？

多段線線寬和常規線寬特性的區別？

CAD所有圖形都有線寬特性，這個特性可以通過圖層設置，然后圖形的線寬設置為隨層（BYLAYER），也可以每個圖形單獨設置，如下圖所示。

在圖層管理器中可以設置圖層的線寬，選中圖形后可以在特性工具欄和特性面板（CTRL+1）中設置選定圖形的線寬。

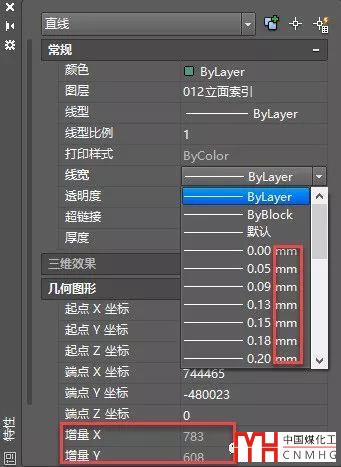

大家注意，圖形的其他參數和尺寸是不顯示單位的，但線寬卻直接顯示了單位為毫米面板，如下圖所示。

不管當前圖紙的單位是什么，打印時的比例如何設置，都可以按照設置的實際線寬值來打印。比如線寬設置成0.3mm，在打印時設置了使用對象線寬，同一張圖紙，無論1:1打印還是1:100打印，打印出來的線寬都是0.3mm。

CAD圖形常規的線寬特性英文是lineweight，純粹是用于控制打印線的粗細的參數，我們可以叫它打印線寬。

打印線寬的值不是隨意設置的，而只能在一個固定的列表中選取一個值，最小是0.05毫米，最大是2.11毫米。

圖形或圖層設置的線寬打印時候不一定起作用。如果在打印的時候你沒有用打印樣式表，你沒有設置使用對象線寬，而是按顏色設置打印線寬，圖中設置的線寬也就沒有用了。

CAD打印樣式表如何設置？CTB和STB有何區別？

多段線和其他圖形一樣，也有打印線寬特性，同時多段線有比較特殊的參數：寬度。不僅可以整條線設置相同的寬度，還可以不同線段設置不同寬度，甚至一條線段的起點或端點也可以設置不同的寬度，如下圖所示。

多段線的寬度和直線的長度、圓的半徑一樣，是一個幾何參數，是按當前圖形單位設置的，數值沒有嚴格限制，可以隨意設置。

多段線的寬度并不是專門為打印服務的，更多時候是為了表現圖形的外觀，例如可以利用多段線的寬度變化來繪制箭頭。

因?yàn)槎喽尉€的寬度是一個幾何參數，因此打印時跟圖形的長度一樣，打印比例不同，在紙上打印出來的寬度也不一樣。

最后總結一下：

線寬是一個打印參數，是按打印時寬度設置的，只在打印時起作用，與打印比例無關。

多段線的寬度是一個幾何參數，在打印寬度是跟打印比例有關系的。

--提示：下面是廣告，不是本文圖片--

多段線打印寬度如何控制？

上面介紹了多段線寬度和線寬特性的區別，那打印時如何控制多段線的寬度呢？

如果多段線不設置寬度，線寬特性是起作用的，可以使用對象或圖層設置的線寬，也可以在打印樣式表中按顏色來設置多段線的打印線寬。

多段線如果每段寬度設置不同，寬度設置為0的線寬會使用打印線寬設置來打印，而有寬度的部分按實際的寬度進行打印。例如有兩條用多段線繪制的箭頭，分別將打印線寬設置成0.1毫米和2.11毫米，如下圖所示。

打印出來的結果，箭頭部分的寬度是相同的，但寬度為0的部分是按照設置的線寬打印的，如下圖所示。

多段線有寬度的部分最終打印的寬度是寬度值除以打印比例，比如寬度30，打印比例為100，打印的寬度就是0.3。

如果多段線寬度設置比較小，除以打印比例后數值太小，比如設置為0.7，按照1：100打印，計算出來的寬度是0.007，已經遠遠小于最小線寬。如果按照這個實際寬度打印出來，線會看不到。遇到這種情況，CAD會是使用最小線寬0.05mm打印多段線。

反過來，要像準確控制多段線的打印寬度，就需要先知道打印比例，用打印寬度乘以打印比例就是多段線應該設置的全局寬度。

如果我們用布局打印，雖然打印比例為1：1，如果多段線在視口內的模型空間，也需要考慮視口比例。

每日一貼——CAD布局有什么用？怎么用？

每日一貼——CAD創建視口的各種方法

每日一貼——CAD視口的顯示控制

每日一貼-如何調整CAD視口顯示的視圖?

為什么一些專業軟件直接按打印線寬設置線纜寬度就可以？

因?yàn)橛枚喽尉€寬度來控制打印線寬要考慮打印比例，不太方便，因此一般我們很少用多段線寬度來控制打印線寬。但在一些專業軟件中，例如浩辰電氣或天正電氣軟件中，在繪制線纜時使用了多段線寬度來設置打印寬度。這些專業軟件之所以這么用，是因?yàn)檫@些專業的線纜通常需要打印成粗線，但早期很多設計人員對于打印線寬和打印樣式表的設置不了解，將這些線纜設置成粗的多段線，設計人員即使不太會設置線寬和樣式表，也能將這些線打印除粗線。

一些使用過類似專業軟件的朋友發現在這些軟件中直接是按照打印寬度來設置線纜寬度的，比如要打印0.3毫米，直接輸入0.3就可以了，打印比例是1：100，然后打印出來就是0.3。

為什么這些專業軟件設置設置就可以，而我們自己設置多段線寬度的時候必須要考慮打印比例呢？

其實要弄清楚這個問題很簡單，我們選中一條繪制的線纜，在特性面板（CTRL+1）中看一下多段線的全局寬度就知道了。雖然我們?cè)O(shè)置的是0.3，但多段線的寬度卻是30。這是在這些專業軟件里有繪圖比例的設置，其實就是打印比例，在使用這些專業軟件的功能繪制線寬、管線，標注、書寫文字的時候，設置的是打印尺寸，軟件都會自動乘以打印比例。

即使安裝了類似的專業軟件中，如果我們使用CAD功能直接繪制多段線，設置寬度的時候還是需要考慮打印比例的。

原以為一兩句話就可以說清楚的問題，沒想到寫了這么多，只是希望將問題給大家解釋清楚了。
