CAD如何繪制給定角度條件的線?

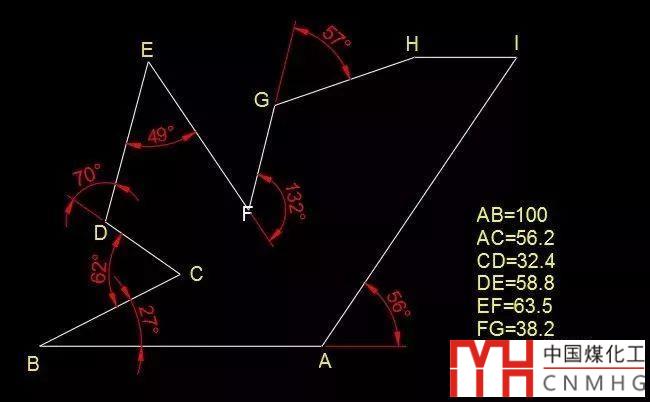

在一些圖紙或練習圖中,經常會給出一些角度條件,有些給出的是跟X軸正向的夾角,有的則直接給出的是與相鄰線之間的夾角,如下圖所示。

之前發過相關文章,但最近還是總有初學者問這樣的問題,這里再將我知道的各種方法匯總一下,希望對初學者有幫助。
一、繪制給出與某個軸向夾角的線
有時候圖中給出了線與X軸或Y軸的角度,根據給出的條件的方式不同,我們可以選擇采用不同的方法,常規方法有下面幾種:
1、輸入極坐標
如果圖中直接給出的是直線與X軸正向的夾角和長度,這個估計初學者都會,直接用極坐標就可以。確定第一點后,輸入相對極坐標@長度<角度,例如輸入@10<45。
如果給出的是與X軸負向或Y軸的夾角,就需要自己換算成與X正向的夾角再輸入極坐標。
CAD中什么是絕對坐標,什么是相對坐標?CAD都有哪些坐標輸入方式?
2、直接輸入角度
如果圖形只給出了角度,需要其他圖形來確定長度,比如上面例圖中的AI,I點的位置是通過H點來確定的。既然不知道長度,可以先預設一個長度來輸入極坐標,比如輸入@200<56,也可以在畫直線時先輸入角度:<56,再拖動光標來確定一個相對比較合理的長度。
在CAD中畫線是否可以先確定角度然后再設置長度?
3、利用極軸
如果給出的角度是比較規則的角度,比如15度、30度、60度等,可以將極軸的增量交設置成15或30,然后直接利用極軸來畫,CAD高版本不用打開草圖設置對話框就可以設置極軸增量角,如下圖所示。

每日一貼——CAD極軸的使用技巧
二、如何繪制給出與其他線夾角的線

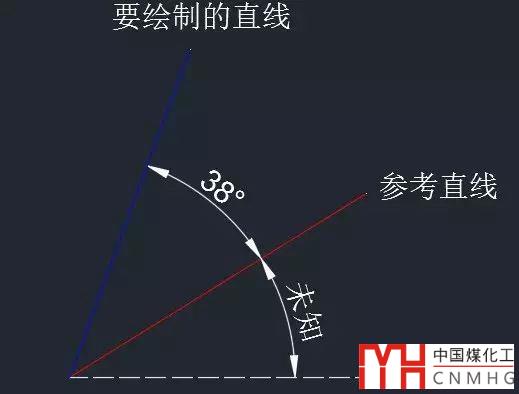

有時圖中給出的條件是與其他線的夾角,如果知道另外一條線與X軸正向的角度,也可以計算出要繪制的線與X軸正向的夾角。但假如參照先的角度也不知道,用AUTOCAD就無法直接繪制了,如下圖所示。

遇到這種狀況你會怎么辦呢?我將能想到的幾種方法都給大家介紹一下,大家可以根據應用場景的不同或自己的喜好來選擇自己比較喜歡的方法。
1、利用旋轉的復制選項
旋轉的角度就是相對角度,很多人沒有注意到旋轉命令有復制的選項,也就是旋轉圖形的時候可以同時復制。下面就簡單看一下操作步驟:
1、 選中參考的直線,輸入RO,回車,基點選擇兩條線的交點后回車。
2、 輸入C,回車,輸入38度,就可以得到與參考直線夾角38度,長度相等的直線,如下圖所示。

如果直線長度跟原直線不同,還需要通拉長LEN命令或畫輔助圓修剪等方式來調整直線的長度。
每日一貼——CAD旋轉命令的使用技巧
每日一貼——CAD拉長命令的使用技巧
CAD繪圖練習(四十七)——角度練習
怎么把一個水平圖形旋轉到與一根斜線平行?
2、構造線XLINE
構造線XLINE也可以參考圖中的直線,繪制跟參照直線有一定夾角的XLINE,操作方法如下:
輸入XL,回車,輸入A,回車,輸入R回車,選擇圖中的直線,角度輸入38,然后再圖中指定一個點來確定構造線的位置,如下圖所示。

構造線可以帶來的變化是,設置通過點時可以是圖中任何一點,比旋轉的基點選擇更自由。
除此以外,如果將參照角度設置為0,而拾取點在參考直線以外,就可以繪制跟參考直線平行的構造線。
每日一貼——CAD構造線XLINE怎么用?
3、利用極軸

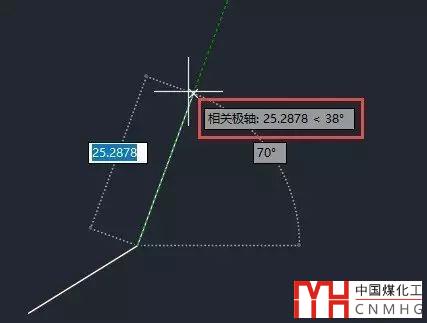

CAD的極軸可以設置增量角,這個增量角可以是相對于X軸正向的,也可以設置成相對上一段,如果兩條直線間的夾角是15、22.5、30或45度這樣角度的整數倍數,可以設置附加角,然后將極軸角測量設置為相對上一段,如下圖所示。

這樣設置后,需要先繪制第一段,連續繪制第二段的時候極軸角才能起作用,而且這個參考角度跟直線繪制的方向還有關系,如圖所示。

上述三種方式各有優劣,有些可以很好的控制直線的位置和角度,但長度得后續進行編輯,用極軸可以直接輸入長度,但角度不那么好控制,必須是比較規整的角度。這幾種方式中旋轉+復制相對來說比較簡單。
其他方式
為什么上面只說在AUTOCAD里比較難處理,因為國產的浩辰CAD中可以不用上述幾種方式,直接在畫直線功能就可以解決這個問題。在浩辰CAD的直線和多段線功能增加了角度選項,而且可以設置參照角度或與上一段直線的夾角,任意方向的角度都可以直接輸入,然后再輸入直線長度,一個命令就可以都解決,在繪制類似狀況的直線時確實非常方便,如下圖所示。

下面一段摘自浩辰網站的小視頻,就是直線的角度參數繪圖的實際應用。

不知道在實際繪圖過程中類似的狀況遇到的多不多,大家在遇到類似狀況時通常采用什么處理方式呢?大家如果有更好的繪制方式,可以留言分享給大家。
-
