有網友問了這樣一個問題：明明fonts里有l(wèi)typeshp.shx，但是打開圖紙文件時讀不到這個字體？

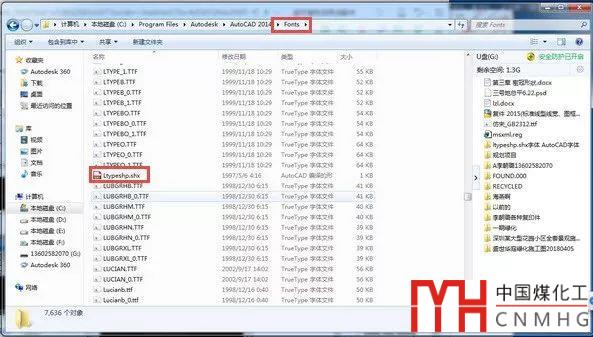

他并沒有將圖紙發過來，只是根據這個字體名和他的截圖我就知道是什么原因了。下面是他發過的截圖：

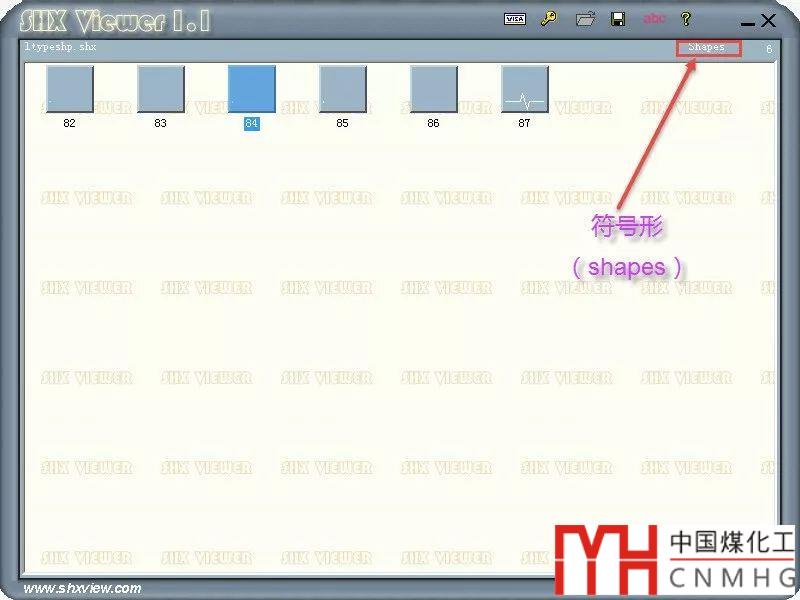

Ltypeshp.shx 從名字看就應該是一個符號形文件嗎，而不是一個字體文件，里面保存一些線型用到的符號，如下圖所示。

而畫那張圖的人卻將一個正常的字體文件的名字改成了Ltypeshp.shx，這類字體保存的是一些單字節的字母、數字和符號，例如我們常用的txt.shx、simplex.shx和tssdeng.shx，如下圖所示。

雖然文件名完全相同，但符號形文件在文字樣式對話框中是看不到的，也就是不能替代字體使用。

同樣常規字體文件或大字體文件也無法替換符號形文件使用，關于CAD字體文件的分類詳細介紹請參看之前的講解。

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

遇到這種問題要怎么辦呢？

建議的采用方法是：在文字樣式對話框中將此字體替換成txt.shx、simplex.shx或tssdeng.shx等常用的字體文件。

CAD的文字樣式應該如何設置？

由于從他的截圖看文字樣式是外部參照?qǐng)D用的，因此需要打開外部參照的原圖去修改文字樣式中的字體。

如何在單獨的窗口里編輯CAD外部參照？

省事但不建議的方法：在字體目錄下將ltypeshp.shx改名，然后復制一個txt.shx、simplex.shx或tssdeng.shx，改名成ltypeshp.shx，自己造一個同名字體。當然如果圖紙是同事畫的，那就把他使用ltypeshp.shx字體拷過來。

這樣打開圖就不會出現找不到字體的情況了，但如果將來遇到圖中使用了常規ltypeshp.shx文件中符號的就麻煩了！

所以在使用字體的過程中不要隨意改名，這樣可以避免其他人找不到字體，也可以避免類似同名文件是不相同的類型無法互換使用的情況。
