視口是布局中顯示模型空間視圖的對象，之前發過一些介紹布局和視口的文章，但并沒有詳細介紹過如何創建和編輯視口，最近有幾位網友問過創建視口的問題，覺得有必要將視口的創建和編輯單獨講一下。

每日一貼——CAD布局有什么用？怎么用？

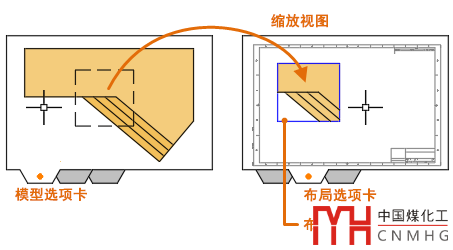

在每個布局上，可以創建一個或多個布局視口。每個布局視口類似于一個按某一比例和所指定方向來觀察模型視圖的攝像頭。

創建視口后，您可以根據需要更改其大小、特性、比例以及對其進行移動。

利用CAD自帶模板文件新建的圖紙都會自帶兩個布局，每個布局都會自帶一個視口，如下圖所示。

默認視口的大小是固定的，當?shù)谝淮螐哪Ｐ涂臻g切換到布局時，視口會顯示模型空間中的所有圖形，所以視口比例會根據模型空間圖形的尺寸而不一樣。默認視口的大小、比例或顯示的視圖都不一定是我們需要的，所以需要去編輯這個視口或刪除此視口后重新創建視口。

--下面是廣告，非本文圖片--

創建視口可以用不同的命令，一個是模型和布局空間通用的視口創建命令VPORTS（也就是菜單：視圖>視口>命名視口，視口下面的幾個子菜單項其實都是對應VPORTS命令的某個參數），一個是MVIEW命令，比較常用的是MVIEW命令，命令別名是MV。用MVSETUP命令也可以創建視口，這個命令以后再介紹吧。

VPORTS

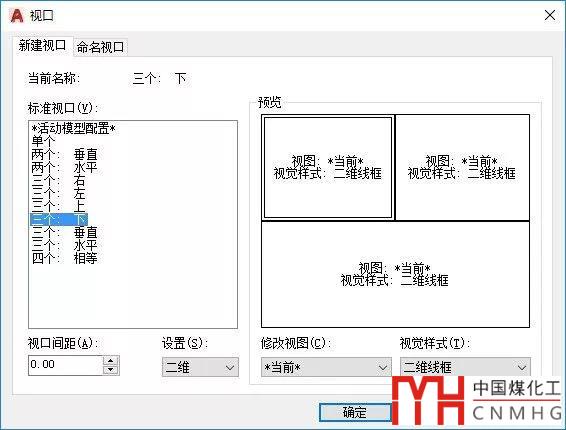

VPORTS命令可以在模型空間或布局空間創建一個或多個視口，VPORTS視口命令對話框如下圖所示。

MVIEW

MVIEW是專門針對布局空間創建視口的命令，其實它跟VPORTS命令的作用是一樣的，我們切換到布局空間后，輸入-VPORTS命令，也就是使用VPORTS命令的命令行模式，可以看到命令的參數和選項跟MVIEW是完全一樣的，如下圖所示。

既然兩個命令是一樣的，下面講解中就直接用MVIEW命令。

1、指定角點創建矩形視口

如果要?jiǎng)?chuàng)建的是矩形視口，而且視口的尺寸比較明確，MV命令執行后，此時不需要輸入任何參數，就可以直接在圖形中單擊確定矩形視口的第一個角點或輸入第一個角點的坐標，然后在繼續在圖面直接指定另一個角點或輸入另一個角點的坐標。

如果圖框內只有一個視口，可以先在布局中按1:1比例插入好圖框，然后就可以用上述方式直接捕捉圖框的內框來創建視口。

這種方法創建視口時，視口內默認會顯示模型空間所有的圖形，也就是說視口的比例是不確定的，首先要調整視口比例，調整視口比例的方法有兩種：

一種是選中新創建的視口后，在底部狀態欄、特性面板或視口工具欄中修改視口的比例，如下圖所示。

二是雙擊進入視口，輸入Z回車，然后輸入4XP或0.01XP，可以通過Z縮放的輸入實際的比例值。0.01就等同于1:100。

CAD中用到的各種比例

設置好比例后，還需要按住鼠標中間平移（PAN）來將視口中的圖形調整到顯示合適的位置。

2、布滿布局

執行MV命令后<>里的默認選項是布滿，直接回車，就會自動根據當前的布局尺寸來生成一個視口，如下圖所示。

頁面設置默認是按A4紙張?jiān)O(shè)置的，如果要打印其他幅面的圖紙，就需要先調整頁面設置后才能使用這個選項，這種方式雖然簡單，但估計平時很少會用。

CAD布局中如何保存打印設置？布局中如何顯示打印樣式？

3、創建多邊形視口

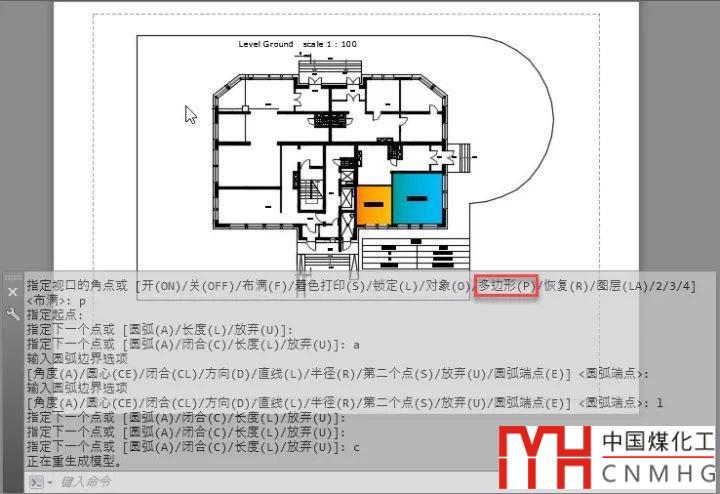

執行MV命令后，輸入P選項，就可以直接在布局中繪制一個多邊形的視口，繪制多邊形的參數與多段線類似，也可以繪制弧線段，最后輸入C閉合即可，如下圖所示。

如果你習慣用菜單，也可以直接菜單創建多邊形視口，菜單項：視圖>視口>多邊形視口。

利用多邊形視口命令可以創建與圖框或其他視口邊界匹配的L型或異型視口，當然創建視口后，視口比例和顯示范圍通常也需要進行調整。

4、利用繪制好的邊界創建視口

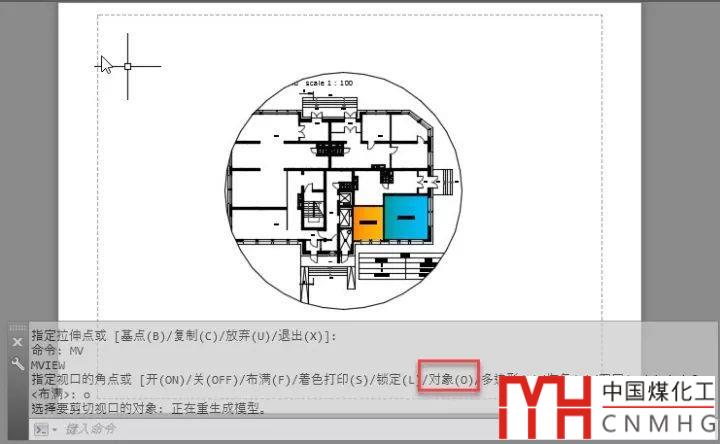

如果要?jiǎng)?chuàng)建圓形或多邊形視口，最好是現在圖紙空間利用圓或多段線繪制好視口的形狀，然后利用繪制的封閉圖形來創建視口，這樣比直接繪制視口的多邊形邊界更好控制一些。

已創建的視口也可以用CLIP命令和封閉圖形裁剪成我們需要的形狀。如果習慣于用菜單的話，可以在菜單里選擇：視圖>視口>對象。

CAD中如何裁剪圖塊、外部參照、圖像、視口?

5、恢復模型空間視口設置

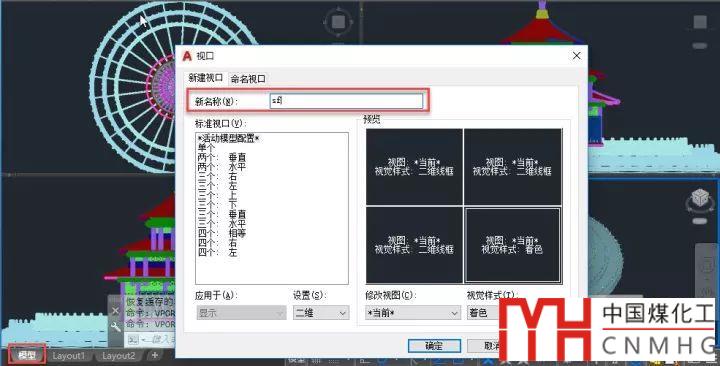

如果我們?cè)诓季挚臻g中希望保存恢復模型空間保存的視口配置，可以在MV命令中用R恢復選項，假設模型空間中的視口配置如下圖所示。

默認會一個*活動模型配置*，我們也可以給模型空間的視口配置取一個名字。

然后進入布局空間執行MV命令并輸入R選項后，可以輸入保存的視口的名稱，就可以將模型空間的視口布局搬到布局中來，如下圖所示。

6、一次創建多個視口

MV提供了2、3、4的選項，也可以一次創建多個視口，這個跟在視圖菜單里選擇兩個視口、三個視口、四個視口效果是一樣的。

如果創建多個視口的話，不妨用VPORTS命令，在對話框里還可以預設視口的排列方式。

上面簡單介紹了用創建視口的幾種方法，雖然方式有很多種，但大多數時候我們只創建矩形視口，偶爾會使用多邊形或?qū)ο髞韯?chuàng)建異型視口，創建視口的操作并不復雜，關鍵是如何控制視口中顯示的圖形范圍（視圖）。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
