摘要：為了實際使用或加工的需要，在很多零件和設備的拐角或連接處會有小的斜角或圓角，在設計圖紙，尤其是機械設計圖紙中隨處可見圓角和倒角。CAD針對這種需求提供了專用的功能：倒角和圓角。倒角和圓角功能不僅會根據設置生成斜角和圓角外，還會同時對參與倒角和圓角的圖形進行修剪和延伸的處理。本節將給大家介紹倒角和圓角的基本操作。

一、倒角

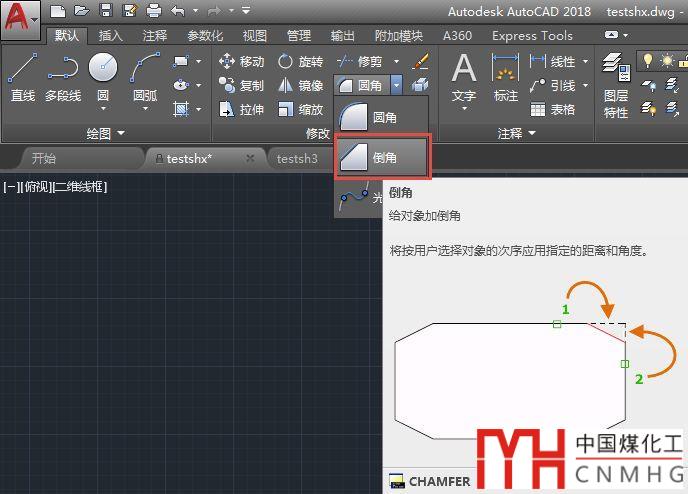

1、可以先畫一個矩形，然后單擊下圖所示的倒角按鈕，或輸入CHA后回車，啟動倒角功能。

之前我們學習的命令的快捷命令不是一個字母就是兩個字母，而倒角命令的卻是三個字母CHA(chamfer)。CAD的快捷命令的長短是跟使用的頻率高低有關系，CAD默認的快捷鍵C執行的是圓的命令，但有些人可能復制用得更多，會將C改成執行復制，而把圓的快捷鍵改成CI。CH用來打開特性面板（屬性框），因此倒角命令就只能用三個字母了。至于修改快捷的方法，后面再講。

注意看命令行提示如下：

2、從命令行提示不難看出， CAD提供多種倒角方式，這里輸入D并回車，選擇常用的“距離”的方式倒角。至于其它倒角方式，讀者可以自己去嘗試。

3、在軟件的提示下分別指定第一、第二對象的倒角距離。此距離值指從交點算起，執行完倒角后被修剪的長度，如下圖所示。

一般情況下，兩個距離是相等的。

如果已知條件是距離和角度的話，在第2步的時候可以輸入A選項來設置角度。

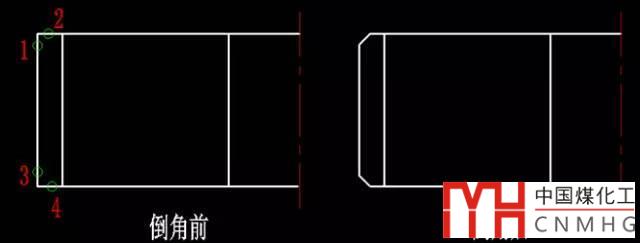

4、設置完倒角距離后，分別選擇如下圖所示的線條1、2即可完成倒角，您還可以使用相同的方法對線條3、4進行倒角。此外，從步驟2的命令提示中，可以看到有這樣一項——多個（M），如果在步驟2時輸入M并回車，可連續對多個對象進行倒角。

二、圓角

1、單擊“圓角”按鈕，或輸入F后回車，啟動“圓角”功能。

在CAD所給出的命令提示中，有兩個選項需要我們特別關注，一項是“半徑（R）”這是圓角的半徑，是圓角操作最重要的參數；另一項是“多個（M）”，如果我們選擇此項，可連續執行多次圓角，否則默認情況下僅執行一次圓角。

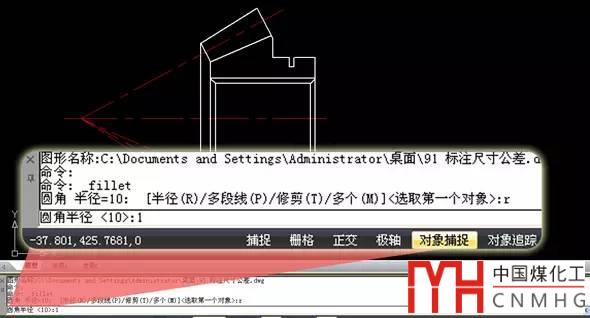

2、輸入R并回車，CAD將要求輸入圓角半徑，如下圖所示。在此，我們輸入“1”并回車。

3、依次選擇下圖中的線1、線2后，CAD會自動將兩條直線的交點處理為圓角。最后的圓角效果如下圖所示。如果在步驟2中選擇了“多個（M）”選項，則可以連續執行多次圓角操作。

如果沒有類似的例圖，也可以直接畫一個矩形來學習圓角的功能。

上面簡單介紹了圓角和倒角的基本應用，在有些情況下還可以用圓角替代修剪和延伸功能，例如要將兩條交叉或未連接的線端點對端點地連接到一起，可以將圓角半徑設置為0，然后點取兩條線，就可以將多余部分修剪或自動進行延伸。如下圖所示。

CAD中圓角、倒角（Chamfer）的一些技巧

CAD倒角怎么用？CAD倒角中的角度怎么設置？

除此以外，圓角和倒角功能不僅可以對二維線進行處理，還可以對三維實體進行倒角，很顯然修剪、延伸等其他命令是辦不到的，有興趣的話你可以試試！

CAD中三維模型怎么倒斜角？

總結：

圓角和倒角的參數比較多，但操作非常簡單，也很好理解。而且由于圓角和倒角有延伸和修剪的功能，不僅在圖形不完全相交時可以省去修剪和延伸的操作，甚至在很多情況下可以用圓角功能代替修剪和延伸的操作。
