前兩天有人在信息問中心線怎么畫，我不清楚他是不會設置中心線線型，還是確實需要畫圖形的中心線。

正好我這里有一個插件，可以繪制兩條直線的中心線，也可以繪制圓、橢圓和弧的中心線，再此分享給大家，看是否有人需要。

操作方法如下：

1、輸入AP，回車，加載下載的LSP文件。

這個插件有兩個命令，一個是CENTERLINE，用于繪制兩條直線的中心線，一個是CLINE，用于繪制圓、橢圓、弧的中心線。

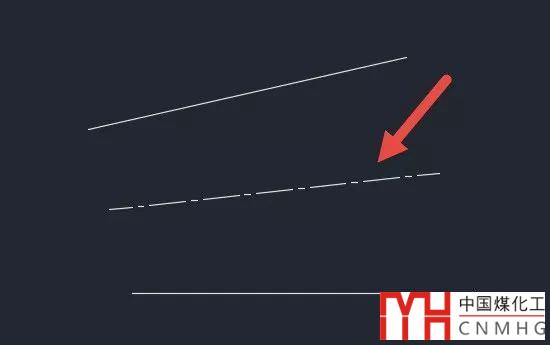

2、輸入CENTERLINE命令，回車，選擇要等分的兩條直線，就可以到他們的中心線，如下圖所示。

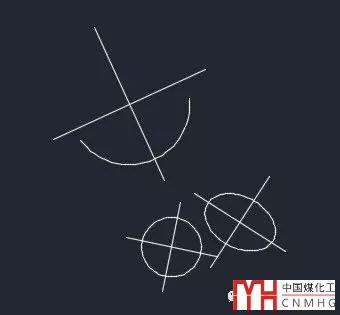

3、輸入CLINE命令，回車，選擇要繪制中心線的圓、橢圓、弧，根據提示拖動確定中心線的方向，就可以繪制這些圖形的中心線，如下圖所示。

直線的中心線還自動設置了虛線線型，長度由兩條直線的長度決定。圓、弧的中心線到?jīng)]有設置，支持長度會自動根據圓或弧的半徑進行調整，會超出半徑一定長度。

百度網盤下載地址：

鏈接：https://pan.baidu.com/s/1PtZhfGV6bEx6x2kkkE35tA 密碼：hczj
