之前發過相關文章，但好幾位網友反映用文章的方法無法進行轉換，昨天發了一遍，有網友提醒我還有更簡單的命令：CONVERT，這個命令我是知道的，但整理文章的時候沒有想起來，實在抱歉！

多段線可以繪制由直線段和圓弧段組成的復雜圖形，并且可以設置斷的起始和結束寬度，是CAD里很常用的一種對象。

CAD多段線繪制技巧

怎樣編輯CAD多段線？

一些細心朋友發現在圖中選中一條多段線后，打開特性面板中顯示的對象類型是二維多段線，如下圖所示。

什么是二維多段線？它和常規的多段線有什么區別？如果想把二維多段線轉換成普通多段線怎么處理？

什么是二維多段線？

二維多段線是只能繪制在平面上的多選線，也就是各點的Z坐標相同，對應的還有三維多段線（在繪圖菜單里可以找到，命令是3DPOLY），可以繪制空間曲線，各點的Z坐標可以不同。

二維多段線和普通多段線有什么區別？

二維多段線與普通多段線的區別從特性面板中看著不明顯，下面用查詢LIST命令來看看兩者的區別。我可以繪制兩條簡單的由直線段構成的二維多段線和多段線，然后用列表查詢LI看一下兩條多段線的參數。

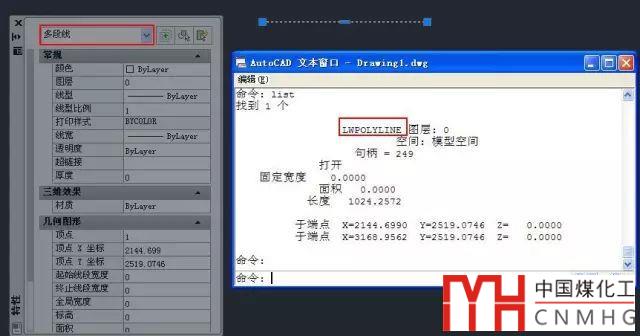

先來看常規的多段線的數據，如下圖所示。

查詢后對象類型是LWPOLYLINE，也就是輕量多段線，多段線下面頂點的數據只是XYZ軸的坐標值。

再來看二維多段線的數據，如下圖所示。

在查詢數據中對象類型反倒叫多段線，這讓我們有點糊涂！這是因?yàn)樵缙诎姹局卸喽尉€就是二維多段線，后來才出來優化的輕量多段線（LWPOLYLINE），而到了后期版本中輕量多段線被設置為默認的類型。

通過對比數據我們會發現：二維多段線的數據要復雜很多，每個頂點都有圖層、空間、句柄數據，雖然并沒有設置線寬數據，每個頂點還是專門列出了起點寬度和端點寬度，后面還有一個END SEQUENCE的數據。由一條直線段組成的輕量多段線的數據只有9行，二維多段線的數據則有24行。

通過上面的對比可以看出兩種多段線的優勢和用途，普通多段線（LWPOLYLINE）的圖形數據經過優化，數據量小，占用空間小，常規繪圖應優先選擇；二維多段線提供的頂點的屬性空間，編程人員可以存放一些特定的信息，適用于一些需要在多段線頂點存儲擴展數據的二次開發插件或軟件。

--點廣告，支持小編--

二維多段線怎么轉換成普通多段線？

有時我們自己畫多段線時也會發現畫出來的是二維多段線，這是什么原因呢？

在CAD中有一個PLINETYPE變量，它可以控制使用PLINE命令創建新多段線的類型以及是否轉換早期版本圖形中的現有多段線。PLINETYPE可以設置成0、1、2，作用如下：

0：打開舊圖形時不轉換其中的多段線；PLINE創建舊格式的多段線（二維多段線）

1：打開舊圖形時不轉換其中的多段線；PLINE創建優化的多段線（輕量多段線）

2：打開AutoCAD R14 版本以下舊圖形時轉換其中的多段線（也就是說將二維多段線轉換為輕量多段線）；PLINE命令創建優化的輕量多段線。

如果我們發現自己繪制的多段線是二維多段線，只需輸入PLINETYPE，回車，輸入1或2，回車，再繪制多段線就會變成正常多段線了。

如果之前圖中已經繪制了二維多段線，轉換方法有兩種：

1、保存低版本圖紙后重新打開。

如果PLINETYPE設置為2，打開R14以前版本的圖紙就會自動進行轉換。

如果你的圖紙文件的版本高于R14版，可以先保存成R14版DWG，然后再打開。

如果用浩辰CAD的話不需要將圖紙轉換為低版本后再打開，PLINETYPE設置為2，打開圖紙就會將二維多段線都轉換成多段線。

2、用CONVERT命令

這個命令我之前確實看幫助的時候注意過，但由于平時很少用，寫文章的是忘記了，是網友留言提醒了我。

假如我們的圖紙版本不是R14以前的版本，打開時二維多段線不會自動轉換，另存低版本在打開不是一個更好的選擇，我們就可以用CONVERT命令。

CONVERT主要是針對打開低版本圖紙的填充和二維多段線數據的轉換，低版本填充打開可能存在編輯時數據不更新等問題，用CONVERT命令可以選擇對填充或二維多段線一起或分開轉換成高版本數據。

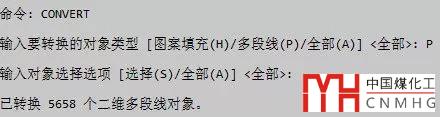

使用方法很簡單，根據提示設置響應的選項即可，如下圖所示。

3、用PEDIT命令。

將PLINETYPE設置1或2，輸入PE(多段線編輯PEDIT)，選擇二維多段線，需要進行閉合或線型生成等某種編輯方式，就能轉換成普通多段線。

如果只是執行此命令，沒有執行改變圖形形狀的選項，例如只改了寬度，是不會進行轉換的。

注意：這種方式只能對單條二維多段線進行轉換，如果選擇多條則無法轉換，看下面的視頻就明白了。

雖說二維多段線的數據量比普通多段線要多一些，但如果對后續的編輯操作沒有什么影響，也可以不必處理。

之前我看到CONVERT的幫助的時候，想著后來在相關文章中應該加進去，可到后來就忘了，謝謝高手的提醒！歡迎大家批評指正！
