經(jīng)常有人問這樣的問題，但我對這個問題的原因并不明確，只是想到了一些可能性，如果遇到類似的問題，可以按照下面幾個方面去排查一下。

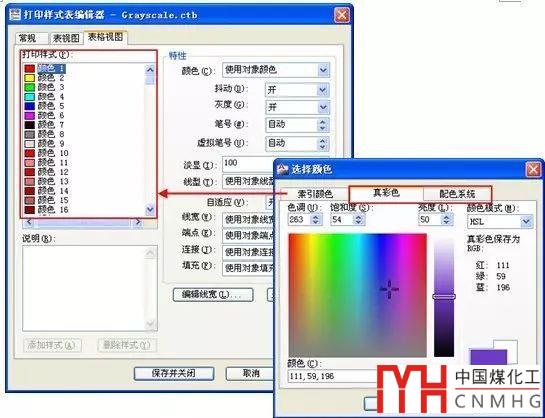

1、設置彩色輸出到黑白打印機上或選擇了灰度的打印樣式表

在打印時未設置打印樣式表，直接按彩色打印輸出，但打印機卻是黑白的，在黑白打印機上彩色線條都被打印為灰色，尤其是黃色線條等更會變成淺灰色。如果你選擇了灰度grayscale.ctb文件，顏色設置了淡顯效果，更有可能打印出來不清楚。

解決方法：檢查輸出顏色和灰度的設置，建議選用黑白的打印樣式表:monochrome.ctb。

CAD打印的基本操作和重要的注意事項

CAD打印樣式表如何設置？CTB和STB有何區(qū)別？

2、打印輸出顏色未設置成7號色

選擇了打印樣式表，并自己設置了輸出顏色，但將深灰色(比如250或251)當成黑色，這種可能性比較小。建議直接選擇黑白的打印樣式表：monochrome.ctb，然后根據(jù)自己需要設置不同顏色的輸出線寬就好了。

3、圖中使用了真彩色

雖然選擇了黑白的打印樣式表：monochrome.ctb，但圖中在設置顏色時卻未設置索引色，而是使用了真彩色，打印樣式表CTB文件對真彩色是不起作用的，因此會按原色打印，在黑白打印機上會打印成灰色。要解決這個問題，必須將圖形顏色設置為255種索引色中的一種。

4、圖形線寬或打印樣式表中輸出線寬設置過小

CAD支持的最小線寬是0.05毫米，如果設置成這樣的線寬，打印出來也會看上去比較虛，尤其在大幅面圖紙上。

CAD中如何控制圖形的打印線寬?

5、多段線線寬設置不合理

使用了設置寬度的多段線。多段線設置寬度后，打印時線寬將有多段線寬度除以打印比例，例如線寬設置為30，打印比例為1：100，打印出來的線寬就是0.3，如果線寬設置為3的話，計算出來的線寬就是0.03，CAD會針對線寬特別小的會進行特殊處理，會使用最小線寬。當使用多段線控制打印線寬時，必須要考慮打印比例，合理設置寬度。

CAD多段線繪制技巧

6、實線設置成了虛線

不小心將實線設置成了虛線，在屏幕上圖形尺寸顯示比較小，線型比例比較小，從屏幕上看看上去是實線，但打印時紙張幅面較大、分辨率較高，打印出來是虛線。

當然也不排除還有其他原因，比如圖形的問題、打印機的問題等等。一般這類問題主要是顏色和線寬設置的問題，主要檢查圖形顏色、線寬、打印樣式表的設置。
