之前發過介紹工具選項板的文章，重點介紹了如何創建工具選項板，如何往里面添加圖塊來創建自己的圖庫。文章最后隨口提了一句共享自己工具選項板的方法，說是直接將相關文件復制給別人就可以了，但當時并沒有仔細研究。有網友發現按照我說的方法無法將工具選項板分享給同事，問我該怎么辦。當時我簡單看了一下，由于有事就擱置了。前兩天這位網友再次問起，又花時間研究了一下，由于時間和條件有限，有些方法并沒有實際驗證，講得不一定都對，如果有錯誤，請大家指正！

每日一貼——你用CAD的工具選項板嗎?

關于AUTOCAD工具選項板文件

AUTOCAD的工具選項板可以添加各種工具，包括命令、圖塊、填充、材質、光源等，但我想大家更多定制和分享添加圖塊的工具選項板。而之所以大家簡單復制工具選項板（*ATC）文件后發現圖庫并無法使用，是因為在添加圖塊的時候，AutoCAD并沒有將這些圖塊保存到工具選項板的文件和目錄中，只是記錄圖塊所在的圖紙文件名和圖塊名，也就是說工具選項板文件只是一個目錄或索引。

大家可以找到工具選項板所在的目錄，如AUTOCAD 2017版的工具選項吧路徑為：C:Users用戶名AppDataRoamingAutodeskAutoCAD 2017R21.0chsSupportToolPalette，在這個目錄下首先有一個工具選項板的總目錄文件：AcTpCatalog.atc，下面有一個Palettes文件夾，文件夾里則是單個工具選項板的索引，如下圖所示。

這些文件通常只有幾十K到一百多K，顯然不可能保存那么多圖塊數據。我們不妨將其中一個文件用記事本打開，看看文件中的內容，如下圖所示。

雖然文字很亂，但從中不難看出有圖紙的目錄和文件名，當然還有圖塊的名字。

因為工具選項板文件只是一個索引，在本機不同版本間復制工具選項板目錄的文件，如果版本差別不大，工具選項板格式兼容的話，問題不大。但如果直接將工具選項板的目錄文件復制給其他人，因為沒有圖塊所在的原圖紙文件，這個工具選項板即使能顯示，圖塊也無法正常調用。

--提示：下面是廣告，不是本文圖片--

工具選項板目錄文件分享的方法

工具選項板的目錄文件有多種方法可以分享，可以整體進行分享，可以單個選項板進行分享，如果版本相同或相近，直接復制工具選項板目錄也是可以的，這里先簡單介紹一下。

1、輸出和輸入設置

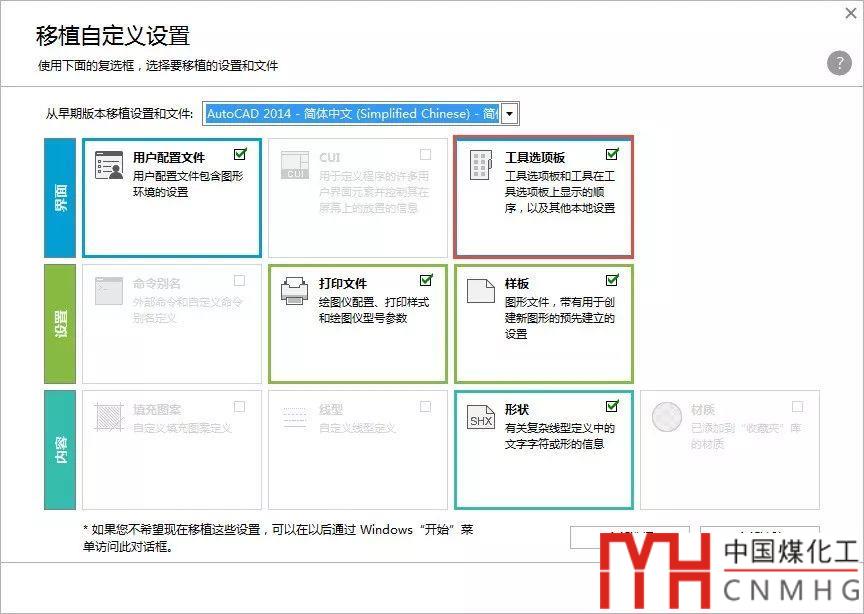

在安裝CAD時，如果本機之前裝過低版本，可以從低版本移植配置，如下圖所示。

我們可以移植全部設置，也可以只選擇移植工具選項板，但如果版本差別太大，工具選項板也可能出現兼容的問題。

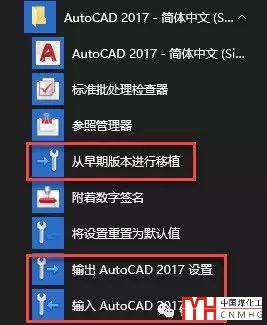

除此以外，在CAD高版本的程序項里還提供了輸出和輸入設置的功能，如下圖所示。

選擇輸出設置后會彈出輸出自定義設置對話框，單擊輸出按鈕，就可以將自定義設置輸出成一個*.ZIP的壓縮文件。

這個自定義設置的ZIP文件只能用于同版本輸入，可以作為本機重裝軟件的備份，也可以在其他安裝相同版本CAD的機器上輸入。在程序項里選擇輸入設置后選擇壓縮文件就會自動完成設置的輸入。

如果感興趣也可以解開這些壓縮包看一下，里面也只是包含了工具選項板文件夾下的所有文件，也就是只是輸入了工具選項板的目錄文件。

工具選項板文件的目錄不太好找，如果嫌找目錄，自己拷貝文件麻煩，不妨使用這種方式。

2、手動復制工具選項板目錄文件

如果對WINDOWS操作比較熟悉，對CAD有一定了解，不妨自己手動去備份或復制工具選項板的目錄文件。

在WINDOWS資源管理器里輸入%appdata%，可以快速進入當前用戶的appdata目錄，然后再找工具選項板的目錄AutodeskAutoCAD 20xxRxx.0chsSupportToolPalette就不難了，可以將此目錄整體復制分享，也可以再到下一級Palettes文件夾中復制分享單個的工具選項板文件。

自己添加圖塊后，工具選項板會增加一個images目錄，里面保存的是圖塊的索引圖片，復制的時候需要帶上這個目錄。

如果CAD版本相差不大，這種方式復制分享是可行的，我試著將2018版的工具選項板目錄文件復制到2017版目錄下，是可以識別并正常使用的。我沒有試拷到更低版本是否可以正常識別，但估計會有問題，因為CAD幫助里就是不建議跨版本共享工具選項板的。

3、在工具選項板中輸出輸入選項板

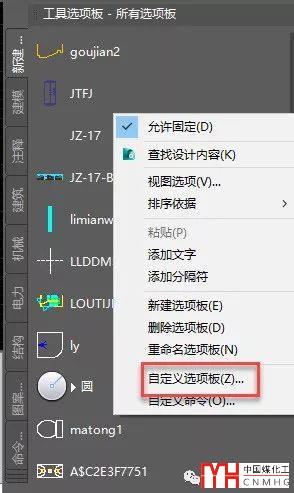

在CAD的工具選項板中右鍵，打開自定義選項板對話框，可以輸出和輸入選項板，如下圖所示。

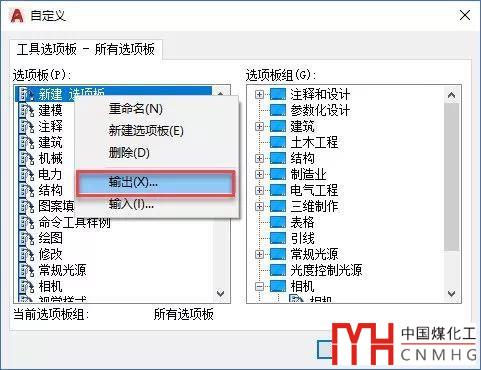

在自定義對話框中分成兩個列表，一個是選項板，一個是選項板組，在左側列表的右鍵菜單中有輸出和輸入的功能，可以輸出單個的工具選項吧，文件擴展名是*.xtp。右側列表的右鍵菜單有輸出、全部輸出和輸入的功能，文件擴展名是*.xpg文件。輸出的文件可以在其他版本CAD或其他機器的CAD里輸入。

這兩個文件跟工具選項板目錄文件*.atc類似，也是一個索引文件，只是這種操作更簡單一點，不必自己取找工具選項板的目錄和文件了。

三、如何真正實現工具選項板的分享

前面介紹了幾種方法來備份和分享工具選項板，但最終備份和分享的都只是工具選項板的目錄，要想真正實現自定義的圖塊工具選項板的分享，還是要解決圖塊所在的原始圖紙文件如何分享。如果在往工具選項板里添加圖塊的時候很隨意，原始圖紙位于不同的目錄，那要分享起來就麻煩了。因此要想分享自定義的工具選項板，在定制工具選項板的時候就需要規劃好，將圖塊所在圖紙放到一個固定的目錄下可以分享給同事。目前想到的處理方法有下面幾種：

1、創建一個工具選項板圖塊專用的圖紙路徑

創建一個工具選項板專用的圖紙路徑，在往工具選項板添加圖塊時，先將圖紙復制到此目錄下，然后再選擇此目錄中的圖紙往工具選項板添加圖塊。這樣創建工具選項板以后，將工具選項板目錄和圖紙目錄一起分享給同事就可以了，但注意圖紙要拷到相同目錄下，以免在工具選項板中插入圖塊時找不到原文件。

2、將已添加到工具選項板的圖塊插入到一個圖紙文件中

工具選項板已經定制好了，但添加時并沒有注意圖紙所在位置，原圖紙文件在不同目錄下，現在找原圖紙再添加一遍很麻煩。遇到這種情況有一種比較簡單的方法，就是將此工具選項板的圖塊全部插入到一張空圖紙中，然后將此圖紙保存到一個指定的目錄，然后用設計中心一次性將此圖紙中的圖塊創建成一個新的工具選項板，再分享新保存的圖紙和新創建的工具選項板就好了。

每日一貼——CAD設計中心你用過嗎？

3、將工具選項板和圖紙放到服務器的共享目錄下

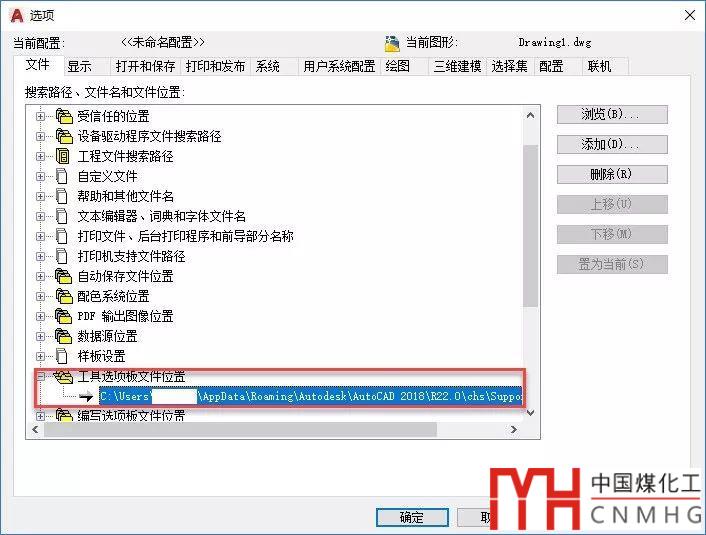

雖然默認的工具選項板路徑在當前用戶的APPDATA下AUTOCAD的支持路徑下，但這個路徑是可以修改的，因此有些單位為了共享工具選項板，會將定制的工具選項板放到服務器上的某個指定目錄下，然后將圖紙也放到固定的目錄下，這樣每個人只需將目錄設置服務器上工具選項板的目錄，大家就可以使用相同的工具選項板了。工具選項板的目錄設置在選項OP對話框中，如下圖所示。

但如果直接在服務器上共享工具選項板就必須嚴格控制權限，只有定制的人材可以有寫的權限，其他人只能讀取。如果都可以讀寫的話就可能導致混亂，比如某個人剛在某個選項板中添加了一個圖塊，另外一個人卻不小心將整個選項板刪掉了。在退出AUTOCAD的時候會自動保存工具選項板的設置，因此只能讓一個人有保存的權限，或者定制好后放到服務器上后就只能用，不能改。

AUTOCAD在工具選項板只記錄文件名和圖塊名的索引，這樣數據量很小，對于本機備份和移植配置相對比較簡單，但要與他人分享就不那么容易了。浩辰CAD的工具選項板格式不同，添加圖塊的時候，會生成塊文件和圖像放到工具選項板目錄下，備份和分享工具選項板就比較見到那了，只需要復制工具選項板目錄就可以了。

上面只是我研究和想到的一些方法，有些方法我也沒有實際試過，如果在操作過程中有什么問題，或者大家有什么更好的辦法，可以留言進行交流。
