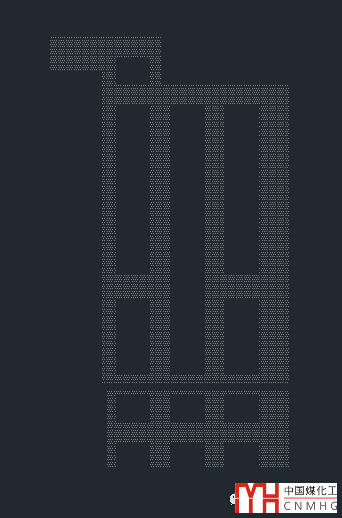

前幾天有網友在去群里問：為何填充生成邊界后就會有很多多余的線段產生？開始我還以為是填充時有多余的重疊的線，等他發過來截圖我就明白怎么回事了。如下圖所示。

單獨看上面的填充，我們認為應該只在有填充的地方才會生成邊界，為什么中間空白區域會多出那么多線呢，其實如果我們有填充原來所在位置的圖形，我們就會發現，其實這些線本身就是存在的。但為什么填充時沒有用到這些線，這些線也會被記錄到填充里呢？

每日一貼——CAD填充需要了解的重要問題之一（填充圖案）

每日一貼——CAD填充需要了解的重要問題之二（填充比例）

每日一貼——CAD填充需要了解的重點問題之三（邊界篇）

每日一貼——CAD填充需要了解的重要問題之四（其他）

下面看一個簡單的例子，我們就知道什么原因了。先繪制一個相對簡化一點的圖形，如下圖所示。

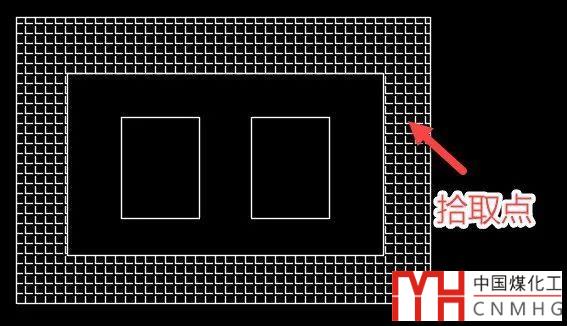

我們創建填充的時候拾取外部兩個矩形的中間，創建的填充如下圖所示。

在外部兩個矩形中間拾取點時，只在兩個矩形鍵生成了填充，中間兩個小的矩形并沒有生成填充。

我們將填充移動到一側，也就是跟網友圖一樣，不再和原來的邊界線關聯，我們來看看生成邊界是什么情況。

如果你的CAD版本夠高，不用生成邊界，只需選中此填充，其實就可以看到填充的邊界線，不光包含外邊兩個矩形，還包含里面的兩個小矩形，如下圖所示。

為什么會這樣呢？

--提示：下面是廣告，不是本文圖片！--

什么是孤島？

當我們在外側兩個矩形間拾取點時，CAD軟件搜索到的封閉外邊界是大矩形，然后會繼續向內搜索所有圖形，其中有三個封閉區域，這三個矩形封閉區域就像海中的三個島嶼Island。當初CAD沒有中文版，國內有人做CAD漢化時將Island翻譯成了孤島，不知道是自創的還是參考了相關軟件的翻譯。這個詞挺形象的，不僅大家接受了，AUTOCAD后來退出中文版的時候也采用了孤島這個說法。中矩形是大矩形中的一個孤島，兩個小矩形是中矩形內的兩個孤島，孤島形成了嵌套關系。

CAD填充檢測到孤島時提供了三種處理方式：外部、普通、忽略，早期版本默認方式是普通，但到高版本默認方式變成了外部。外部就是上圖所示的效果下面看一下另外兩種效果。

普通模式效果如下圖所示。

忽略孤島的效果如下圖所示。

只要我們拾取的點是兩個大矩形之間的點，無論采用哪種孤島檢測模式，填充的邊界都是一樣的，目的就是填充后讓我們可以切換不同的孤島檢測模式。

刪除邊界

如果我們不想要中間嵌套的孤島，在CAD高版本很簡單，即使已經沒有關聯的邊界，直接選中填充，然后在填充面板中單擊刪除按鈕，就可以將多余的邊界刪除。

低版本雙擊填充打開編輯填充對話框后，單擊“刪除邊界”按鈕后，中間的邊界也會顯示出來，刪除完編輯后會返回編輯填充對話框，稍微麻煩一點。

如果在填充時邊界就不包含嵌套孤島？

要想在填充時不包含中間嵌套的孤島，也就是上面圖中的兩個小矩形，就是要讓這兩個矩形不參與填充的計算，方法有兩種：

一、用選擇對象的方式來填充。如果邊界本身是類似矩形這樣的封閉線，選擇起來比較簡單，我們可以用選擇對象的方式，只選擇外側兩個矩形來創建填充，如下圖所示。

二、建立邊界集。默認的邊界集是當前視口內的所有對象，通過選擇圖中部分對象作為填充的邊界集可以簡化填充計算，提升填充的速度。我們可以預設哪些圖形參與填充計算，不在選擇集內的對象不處理。在這張圖里我們就可以創建一個包括兩個大矩形的邊界集，然后即使在兩個矩形間拾取點，兩個小矩形也不會參與計算了。高版本的填充上下文面板中建立邊界集的按鈕隱藏得比較深，不太好找，如下圖所示。

至于是否需要用選擇對象、邊界集或刪除邊界，主要取決于你要生成邊界做什么，這些多余的邊界是否會影響你的后續操作。

填充參數比較多，雖然之前發過多篇關于填充的文章，但有些細節還是沒有講到，大家在遇到類似問題時最好到CAD的界面或之前發布的文章中找找線索，如果找不到答案可以在信息或群里留言。
