CAD新建圖紙的視圖范圍不合適怎么辦？

時間：2020-06-21 來源：CAD小苗瀏覽：

初學者經常會遇到這樣的困擾，新建一張圖紙，上來就開始畫圖，需要畫一條1000長的線，輸入長度后發現直線一下子跑到視圖外邊去了。

百度知道里不少人問這類問題，有些連全圖縮放都不太會，當時就卡在這兒了。有些知道如何縮放，但卻想能不能新建文件時視圖范圍就能大一點，至少要畫的圖都在視圖范圍內。

其實這些對于用過一段時間CAD的人都不是問題，但我還希望就這個問題介紹兩個知識點。

繪圖前先設置視圖范圍

新建文件時其實就是讀取一個樣板文件（*.dwt），視圖范圍是固定的，也許在繪制有些圖形時正合適，在繪制有些圖形是視圖范圍顯得過大，但對于有些圖形來說視圖范圍過小。

新建一個文件后（選擇公制或acadiso.dwt），輸入一條長度為10的直線，會看上去很短，但繪制一條1000長的線就會超出視圖范圍。

新建圖紙的視圖范圍肯定不能適用于所有圖紙，這是肯定的。因此在畫圖之前我們就應該對要繪制的圖紙的尺寸有個大概的估計，在正式繪圖之前不光要調整視圖大小，還要考慮需要用多大的圖框、要按什么樣的比例打印，文字和標注的要求的字高是多少，箭頭尺寸是多少等等。只有預先做好規劃，后面才會少走彎路。

CAD中提供了一個圖形界限的功能，在CAD早期版本大家上來都會設置圖紙界限。如果要1：1繪圖，這個圖紙界限通常是按打印紙張的大小乘以圖紙的比例，如果要1：1打印，圖紙界限可以直接按照紙張大小設置，如果圖形無法按1：1打印到這么大的紙張上，就需要縮放比例了。大家通常采用1:1繪圖，這樣繪圖和標注都比較簡單。

設置圖形界限的方法很簡單，如果用菜單的話，可以在格式菜單中找到圖形界限的命令，更多的人直接輸入命令：limits。

輸入LIMITS，回車，軟件會提示指定左下角點，默認為坐標原點，通常可以直接回車，采用默認值。

然后軟件會提示指定界限的右上角點，如果選用的是公制的樣板文件（acadiso.dwt）的話，可以看到默認值是420，297，是一張A3的紙張大小，這也是為什么我們畫一條1000長的線就跑出了視圖范圍的原因。

根據需要的界限大小來指定右上角點的坐標，假設我們的圖形最后是要1:100打印到A3的紙張上，就需要將左上角設置為42000，29700。

我們設置完圖形界限，視圖并沒有任何變化，因為圖形界限只是記錄設置的范圍。如果希望視圖按照圖形界限設置的范圍來顯示，還需要進行縮放的操作。

輸入Z，回車，執行縮放ZOOM命令，輸入A，回車，按全部范圍（也就是圖形界限）設置的范圍顯示。

假如按照上面說的將左上角設置到42000，29700，我們會發現長度1000的線在視圖里會顯示得很短。

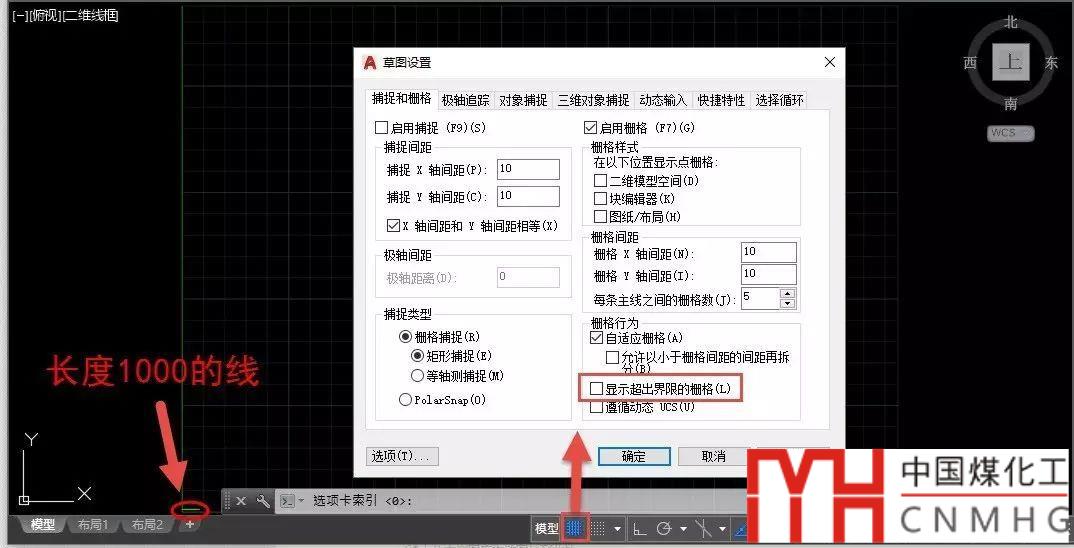

如果你的CAD版本較低，柵格還是用點顯示得話，把柵格打開，你可以看到柵格點顯示范圍就是圖形界限的范圍。如果是高版本，需要在柵格設置對話框中取消勾選“顯示超出界限的柵格”，才能通過柵格線實實在在地看到圖形界限，如圖所示。

由于圖形窗口的長寬比不可能跟紙張完全一樣，所以我們可以看到窗口兩側有沒有柵格線的地方。

在CAD早期版本，畫圖范圍會被限制在圖形界限之內，通常一個文件就畫一張圖。但現在默認沒有這個限制了，但畫圖也沒那么規范了，很多人在一個模型空間會放幾張、十幾張甚至上百張圖紙，甚至有的人在一個布局里也放上多個圖框。

初學者如果記不住LIMITS命令，也可以用別的方法來設置視圖范圍，最簡單的辦法就是畫矩形：

執行矩形REC命令，左下角點可以選原點，右上角輸入相對坐標，如@42000，29700（如果打開的動態輸入，在圖形窗口中可以直接輸入42000，29700），畫完矩形后，雙擊鼠標中間，按圖形范圍縮放，就可以了。

如果有現成的圖框，可以先插入進來，按打印比例先縮放SC到合適尺寸，然后再雙擊鼠標中鍵，完整顯示圖框，然后直接在圖框里繪圖就好了。

修改樣板文件

前面我們已經說過了，新建文件時視圖的大小是由樣板文件決定的，修改樣板文件是一種一勞永逸的方法，可以省去很多重復操作。

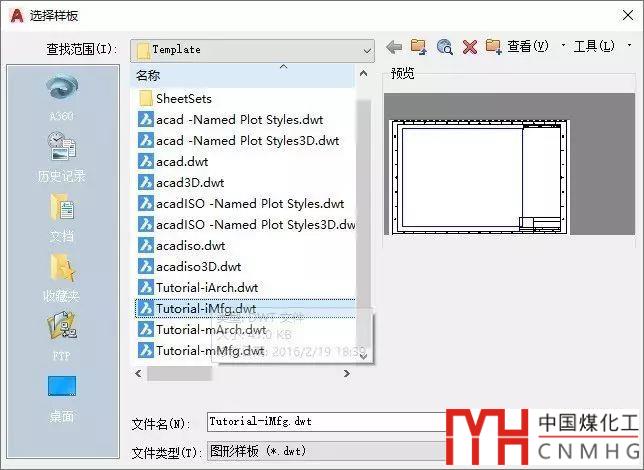

在新建文件時，低版本CAD會讓我們選擇英制或公制，到高版本CAD會直接讓我們選擇一個樣板文件。其實兩種方式差不多，英制對應的樣板文件是acad.dwt，公制對應的acadiso.dwt。AUTOCAD還提供了一些其他的樣板文件，有些樣板文件甚至還帶圖框，如圖所示。

也許CAD提供的某些樣板文件國外用戶可以直接使用，但對于中國的用戶，這些樣板文件大多數人都不能用。

如果CAD提供的默認模板文件不滿足需要，我們不想每次都重復去設置圖形界限，就可以直接將默認的模板文件覆蓋掉，甚至可以根據我們經常繪制的不同幅面的圖紙保存多個模板文件。

替換和保存模板文件操作其實很簡單。

繼續前面講解的例子，新建文件后將圖形界限左上角設置成了42000，297000，然后輸入Z-A全圖縮放調整視圖尺寸，此時就可以保存并替換CAD的模板文件了。

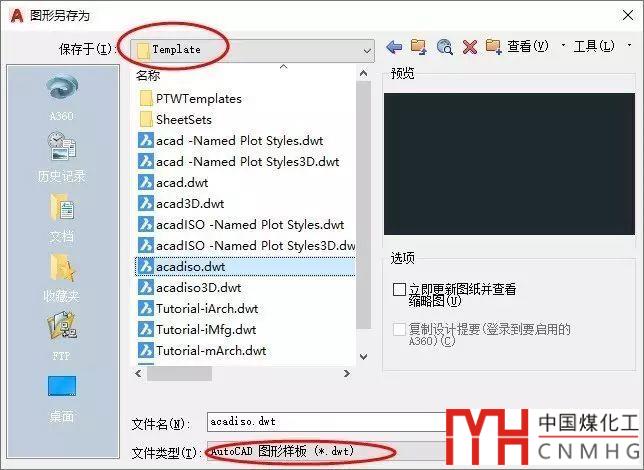

單擊另存為按鈕或按CTRL+S，打開另存為對話框，在下面的文件類型中選擇AutoCAD 圖形樣板（*.dwt），保存的目錄會自動切換到CAD的樣板文件所在的路徑，如果你不想覆蓋CAD默認的模板文件，可以自己取個名字，比如A3-100，表示1:100的A3圖紙，你也可以直接覆蓋CAD默認的模板文件，如圖所示。
